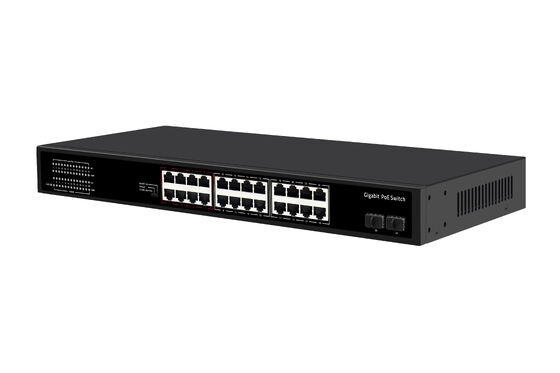

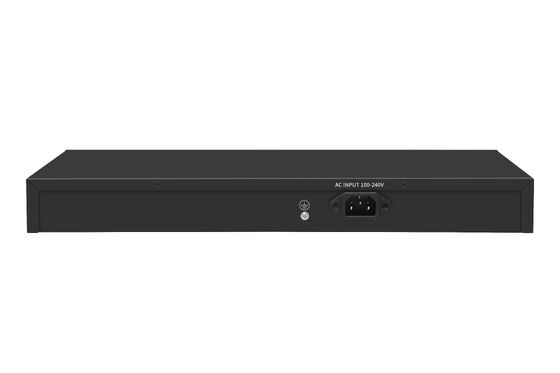

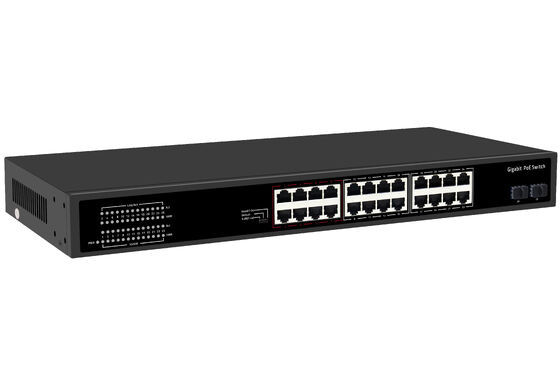

Оликом 24 порт CCTV PoE волоконно-сетевой коммутатор
Введение
28-портный гигабитный коммутатор PoE - это передовое сетевое решение, предназначенное для бесшовных подключений к Ethernet 10/100/1000M.
Это устройство сочетает в себе передачу данных и питание по кабелям Ethernet, что облегчает легкую установку устройств, таких как IP-телефоны, беспроводные точки доступа и сетевые камеры.Поддерживая IEEE802.3af/по стандартам, коммутатор PoE может автоматически обнаруживать и обеспечивать питание совместимых устройств, что делает сетевые настройки более эффективными.
Спецификация
|
Интерфейс ввода/вывода
|
|
Сила
|
AC100-240V 50/60 Гц
|
|
Ethernet
|
Порты PoE 24*гигабит
2*Порты подключения
2*Гигабитные SFP-порты
|
|
Раствор чипсета
|
EN8850DH,RTL8238B
|
|
Производительность
|
|
Пропускная способность
|
56 Гбит / с
|
|
Ставка пересылки упаковки
|
41.644Mpps
|
|
Кэш памяти
|
3 Мбит
|
|
MAC-адрес
|
8K
|
|
Джамбо рама
|
9.6 Кбайт
|
|
Режим передачи
|
Хранить и пересылать
|
|
MTBF
|
100000 часов
|
|
Стандартный
|
|
Сетевой протокол
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (управление потоком)
|
|
Протокол PoE
|
IEEE802.3af ((15.4W)
IEEE802.3at ((30W)
|
|
Сетевое среднее
|
10Base-T: Cat3, 4, 5 или выше UTP ((≤100m)
100Base-TX: Cat5 или выше UTP ((≤100m)
1000Base-TX: Cat5 или выше UTP ((≤100m)
|
|
Сертификат
|
|
Сертификат безопасности
|
CE, FCC, RoHS
|
|
Экологический стандарт
|
|
Рабочая среда
|
Рабочая температура: -10~50°C
Температура хранения: -40~70°C
Рабочая влажность: 10% ~ 90%, неконденсирующая
Температура хранения: 5%~95%, неконденсирующая
|
|
Индикатор функции
|
|
Показатель
|
PWR ((Power),1-28 Зеленый свет ((Link&Data),1-24 ((Желтый свет), POE Led Key
|
|
ПВР
|
Включено: Включено
Выключен: выключен
|
|
1-28 Зеленый свет (ссылка и данные)
|
Включено: связь нормальная
Выключено: ссылка заблокирована
Просвечивание: передача данных
|
|
Силовой фонарь PoE Max POE
|
Выключен: указывает на то, что потребление энергии PoE менее 90%
Вспышка: указывает на потребление энергии PoE 90% ≤ P ≤ 95%
Включено: указывает, что мощность PoE используется на 95%
|
|
Мод DIP Свет переключателя
|
На:Продолжить
Выключен:выключен
|
|
1-24 (желтый свет)
|
Включено: POE питание нормальное
Выключен: POE не включен
|
|
Ключ под управлением PoE
|
Выбор двухцветного света: по умолчанию зеленый (данные ссылки), переключатель желтого света (PoE)
|
|
Расширить переключатель DIP
|
OFF:общий режим, все интерфейсы могут общаться друг с другом,
расстояние передачи менее 100 метров, скорость передачи 10/100/1000M
адаптивный; режим AI порта отключен
Включен: режим расширения соединения, сила 17-24 портов 10M, соединение 250M (включен POE watchdog), режим AI порта включен;
|
|
Физическая структура
|
|
Размер структуры
|
Размеры продукта: 440*280*44 мм
Размеры упаковки: 500*365*85 мм
Продукт N.W: 3,565 кг
Продукт В.В.: 4,264 кг
|
|
Информация об упаковке
|
Размеры картона: 520*445*385 мм
Количество упаковки: 5 шт.
Масса упаковки: 22,3 кг
|
|
Силовое напряжение
|
Входное напряжение: AC 100-240 V 50-60 Hz
Сила питания: 52 В / 7,69 А
|
|
мощность
|
Мощность платы не POE: максимум 15 Вт
Мощность POE: максимум 380 Вт
|
|
Список упаковки
|
Коммутатор 1 ПК, кабель питания 1 ПК, руководство пользователя 1 ПК, сертификат 1 ПК
|
Особенности
Этот коммутатор PoE может похвастаться 24 гигабитными портами PoE наряду с 2 портами восходящей связи и 2 гигабитными портами SFP.
Он предлагает надежную поддержку нескольких стандартов Ethernet, обеспечивая плавную и высокоскоростную передачу данных.
Устройство поставляется с интеллектуальными функциями, такими как автоматическое обнаружение питания, настройка с нулевой конфигурацией и поддержка различных режимов VLAN.Он также включает защиту от электрических перенапряжений и электростатических разрядов., обеспечивая надежность в различных условиях.
Заявления
Этот коммутатор PoE идеально подходит для отраслей, требующих высокопроизводительных сетевых решений, таких как телекоммуникации, образование, правительство и сектора безопасности.
Он используется в различных приложениях, начиная от широкополосных частных сетей и заканчивая мультимедийной передачей, предлагая возможность одновременной передачи управляющих сигналов, изображений и данных.
Универсальность устройства также распространяется на мониторинг в режиме реального времени и видеоконференции, обеспечивая плавную интеграцию в различные сетевые среды.
