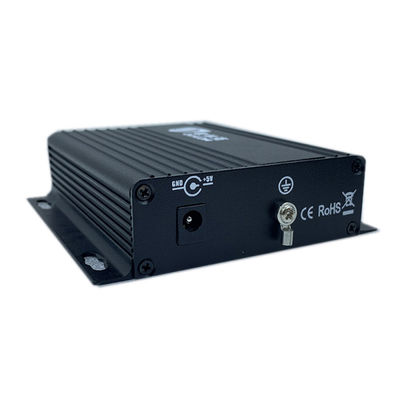

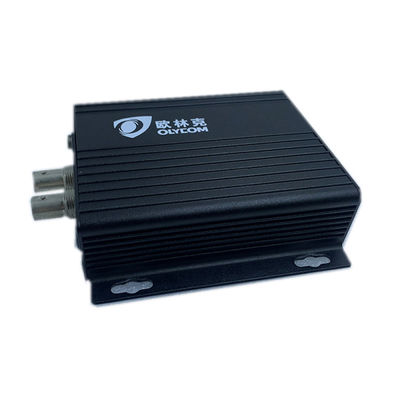

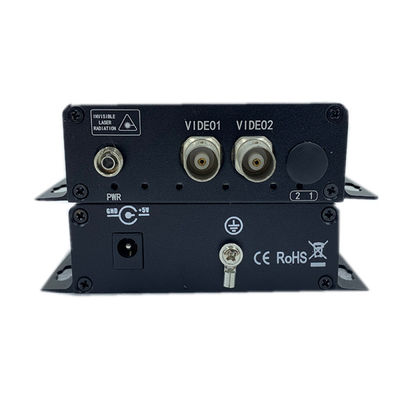

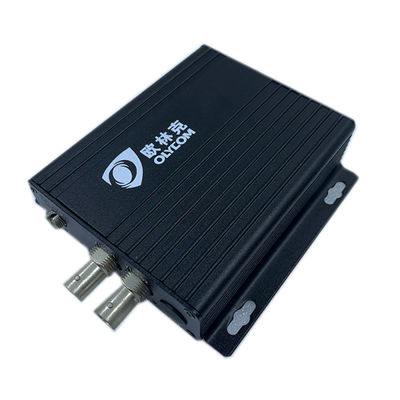

видео 1080P AHD CVI TVI BNC к режиму волокна 20km конвертера 2ch FC средств массовой информации волокна одиночному
Обзор продукта
Видео оптически конвертера transmitsAHD/HDTVI/HDCVI OM615-2V↑WT/R AHD/TVI/CVI видео- цифровое на волокне для длинных расстояний.
Оно автоматическ-приспособительный для 720P, 960P, 1080P. Макс 2MP
С высокой надежностью, оно достигает передачи высоко-определения видео- без промедления и обжатия,
Оно также поддерживает данные, аудио, закрытие контакта, локальные сети и сигналы телефона.
Особенности
Bi-di передача на 1 волокне с WDM, режимом поддержки одиночным или многорежимным волокном
Доступный как автономный блок и в шкафе 3U.
Спецификация
Оптически | |
Длина волны | 1310nm/1550nm |
Сила выхода | -8~3dBm |
Оптическое волокно | Одиночный режим: 20Km/40km, мультимодный: 550m |
Получать чувствительность | -30dBm |
Интерфейс | Стандарт FC, ST/SC опционное |
Видео | |
Количество канала | 2ch, от камеры к центру управления |
Видео- амплитуда /Output входного сигнала | типичное 1Vpp (размах), пик 1.2Vpp |
Видео- входное комплексное сопротивление | BNC 75Ω (неуравновешенное) |
Забор цифров | 64MHZ |
Ширина полосы частот цифров | 512MHZ |
Участок дифференциального увеличения | 10%-90% DG APL<1> |
Видео- сдержанная ширина | бит 8 |
Коэффициент S/N | >70dB |
Интерфейс | BNC |
Применение
Приказывая детали
Код номера деталя | |
OM600 |
Передатчик OM600-Video оптически/приемник, 615 рабочий стол автономный, стиль 625 карт 613-mini серия, 610 сетноых-аналогов серий |
V | Видео |
Аудио | |
D | Данные |
K | Сигнал тревоги (I/O, закрытие контакта) |
P | Телефон |
E | Локальные сети |
M, W | M-Multi-режим, W-одиночный режим |
S, U | S-1310nm, U-1550nm |
T, R | T - передатчик, R-приемник |
FC, ST, SC, LC | Тип соединителя волокна |
↑, ↓, ↑↓ | ↑ - вперед (от TX к RX), ↓ - обратный (от RX к TX), ↑↓- двухнаправленное |
1,2,3,… | Числа впереди сигнал-количества необходимого канала |
05, 20, 40… | Числа рядом с расстоянием волокна соединител-работая |
OM615-2V ↑WT/R-FC20 | 2ch видео- Tx, однорежимное, одиночное волокно, 20Km, соединитель FC |
OM615-2V ↑MT/R-FC5 | 2ch видео- Tx, мультимодное, одиночное волокно, 0.5Km, соединитель FC |
