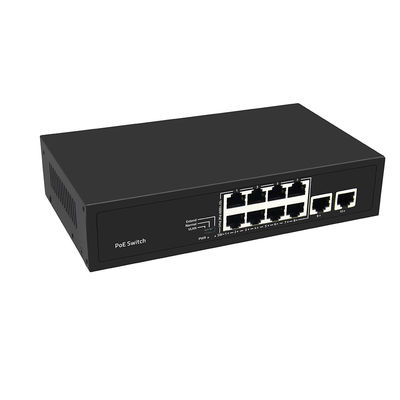

8-портовый Ethernet 10/100M CCTV PoE Switch
Особенности переключателя видеонаблюдения
- Соответствует стандарту IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at стандарты
- Порты POE 8*10/100M + порты Ethernet Uplink 2*10/100M
- Соответствует стандарту IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at стандарты
- Порт Ethernet поддерживает адаптивные и POE функции 10/100M
- Поддержка автоматического переключения порта (Auto MDI/MDIX)
- Автоматически подается в адаптивные устройства
- Контроль состояния индикатора панели и анализ неисправности вспомогательных устройств
- Поддержка режима VLAN, нормального режима и режима расширения
- Режим управления потоком: полный дуплекс принимает стандарт IEEE 802.3x, полудуплекс принимает стандарт обратного давления
Благодаря простым и удобным методам установки и обслуживания и богатым бизнес-функциям он помогает пользователям создавать безопасную и надежную высокопроизводительную сеть.
Он в основном расположен в ядре или сходном слое пользовательских сетей, таких как промышленные парки, здания, заводы и шахты, правительственные учреждения и жилые широкополосные сети.
Он может широко использоваться в сценариях доступа Ethernet, таких как малые и средние предприятия, интернет-кафе, отели и школы.
Спецификация быстрого коммутатора Ethernet
| Интерфейс ввода/вывода |
| Сила |

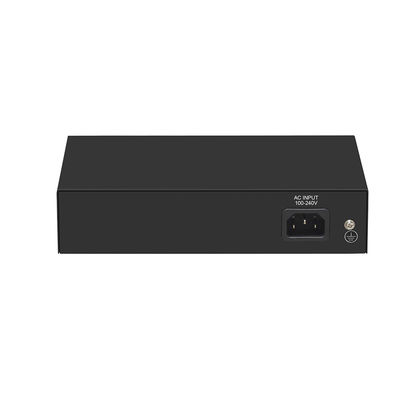

Ввод: переменный ток 100-240 В, 50/60 Гц |
| Ethernet |
8 порта 10/100M PoE + 2 порта 100M Ethernet Uplink |
| Производительность |
| Мощность переключения |
2 Гбит / с |
| Пропускная способность |
1.488Mpps |
| Пакетный буфер |
448 Кбит |
| MAC-адрес |
2K |
| Джамбо рама |
2048 байтов |
| Режим передачи |
Хранить и пересылать |
| MTBF |
100000 часов |
| Стандартный |
| Сетевой протокол |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (управление потоком)
|
|
Протокол PoE
|
IEEE802.3af (15,4 Вт)
IEEE802.3at (30 Вт)
|
|
Сетевое среднее
|
10База-Т: Категория 3,4,5 или выше UTP ((≤100 м)
100Base-TX: Cat5 или выше UTP ((≤100m)
|
| Защита |
| Сертификат безопасности |
CE, FCC, RoHS |
| Экология |
| Рабочая среда |
Рабочая температура: -10 - 50°C
Температура хранения: -40~70°C
Рабочая влажность :10%~90%, неконденсирующая
Температура хранения:5%~95%, неконденсирующая
|
| Указание |
| Светодиодные индикаторы |
PWR ((энергоснабжение),SW ((DIP),1-10 Green ((Link&Data) |
| Переключатель DIP |
VLAN:режим изоляции портов. В этом режиме порты PoE (1-8) коммутатора не могут общаться друг с другом и могут общаться только с портом UP-link.
Нормальный: нормальный режим, все порты могут общаться друг с другом, расстояние передачи находится в пределах 100 метров, скорость передачи 10M / 100M адаптивная;
Расширение:Режим расширения соединения, 1-8 портов питания PoE и расстояние передачи данных может быть увеличено до 250 метров, скорость передачи становится 10M
|
| Механические |
| Размер структуры |
Размер изделия: 200*118*44 мм
Размер упаковки: 245*190*60 мм
Н.У.:0.61 кг
Г.У.:0.89 кг
|
| Информация об упаковке |
Картон MEAS:520*320*400 мм
Количество упаковки: 20 единиц
Масса упаковки:180,8 кг.
|
| Силовое напряжение |
Входное напряжение: AC 100-240 V
Силовое питание: 52V1.85A
|
| Сила |
Мощность продукта: максимум 10 Вт
Мощность POE: максимум 80 Вт
|
| Список пакетов |
Выключатель 1 шт., Кабель питания 1 шт., Руководство пользователя 1 шт., Сертификация 1 шт. |
Применение коммерческого коммутатора PoE
Информация об упаковке
- Стандартная упаковка обычно содержит основное устройство, кабель питания и руководство пользователя.
- На устройстве и снаружи упаковочной коробки есть маркировка продукта.
- Для маркировки товара в описании можно указать свой логотип/модель
- Конечно, он поддерживает ваш язык ((корейский/итальянский/русский...
Частые вопросы
1Сколько камер PoE может переключать эту мощность, и какой общий бюджет PoE?
Этот коммутатор обеспечивает 8 x 10/100M портов PoE с общим бюджетом мощности PoE в 80 Вт, что означает, что он может одновременно подавать энергию до 8 устройств с возможностью PoE через один кабель Ethernet на устройство.
Он соответствует стандартам IEEE 802.3af (до 15,4 Вт на порт) и IEEE 802.3at (до 30 Вт на порт), что делает его совместимым с широким спектром IP-камер, точек беспроводного доступа,и другие устройства с питанием PoE от всех основных производителейСила автоматически согласовывается и подается на основе фактических требований каждого подключенного устройства.
При планировании установки рекомендуется рассчитать общее потребление энергии всех подключенных устройств, чтобы гарантировать, что оно не превышает общий бюджет 80 Вт.превышение этого предела может привести к нестабильности некоторых портов или снижению выхода на подключенные устройства.
2Что такое режим расширения и как он помогает при установке камер на большие расстояния?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable, значительно превышает стандартный 100-метровый предел обычного Ethernet.
Это особенно важно для установки камер видеонаблюдения в больших зданиях, парковочных площадках, складских помещениях,или кампусные среды, где камеры расположены далеко от центрального переключателя, и дополнительное кабельное соединение или установка промежуточных переключателей будет дорогостоящей или непрактичнойВ режиме расширения скорость передачи на портах от 1 до 8 работает на 10 Мбит/с, что достаточно для стандартных видеопотоков с IP-камер.
Для установок в радиусе 100 метров, где требуется полная скорость 10/100 Мбит / с, вместо этого можно выбрать режим "нормальный", а переключение между режимами не требует программного обеспечения или интерфейса управления.
3. Что такое режим VLAN, и почему я должен использовать его для сети видеонаблюдения?
Режим VLAN активируется с помощью коммутатора DIP и изолирует все восемь портов PoE от связи друг с другом, при этом каждый порт может общаться с двумя портами восходящей связи отдельно.
В развертывании видеонаблюдения это важная функция безопасности, поскольку она предотвращает доступ или помехи любой IP-камеры к другим камерам на том же переключателе.Этот подход изоляции портов гарантирует, что даже если одна камера будет скомпрометирована или столкнется с проблемой сети, он не может влиять на другие камеры или генерировать трансляционный трафик, который ухудшает общую производительность сети.
Рекомендуемая конфигурация для профессиональных установок наблюдения, где безопасность сети и разделение трафика между портами камер являются приоритетами, особенно в правительстве,коммерческие, и жилых проектов безопасности.
4Как светодиодные индикаторы и переключатель DIP помогают при установке и устранении неполадок на месте?
Этот переключатель имеет прозрачную светодиодную панель индикатора, отображающую состояние питания и индивидуальную связь и активность передачи данных для всех 10 портов,позволяет техникам мгновенно проверить, активна ли каждая камера или подключение к подключению, и передавать данные без какого-либо программного обеспечения или ноутбука, требуемого на месте.
Передний переключатель DIP обеспечивает физическое одноключевое управление для переключения между режимами работы VLAN, Normal и Extend,что позволяет установщикам легко настроить переключатель для конкретных требований каждого проекта без доступа к веб-интерфейсу или командной строкеСветодиод SW-индикатора подтверждает, какой режим в настоящее время активен.
Это сочетание визуальных показателей и физического режима значительно сокращает время установки и устранения неполадок.что делает этот переключатель особенно подходящим для интеграторов безопасности и установщиков, которым необходимо быстро развернуть и проверить несколько переключателей в крупных проектах видеонаблюдения..
