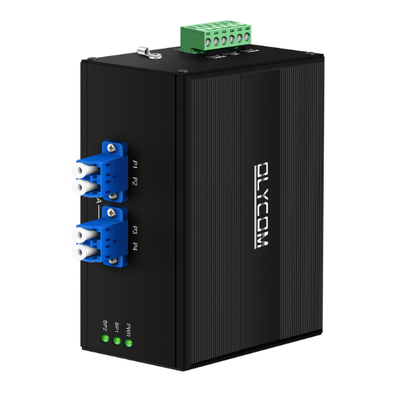

Модуль оптоволоконного байпаса с двойным питанием и функцией DIP-умной задержки Входной переменный/постоянный ток DIN-рейка

Устройство обхода волоконного канала с двойным питанием

• Разработанный как защитный оптический путь для инфраструктуры высокой плотности волоконной связи, эта система обхода волоконной связи Olycom обеспечивает постоянную,сверхстабильная передача оптического сигнала при сложных эксплуатационных сценарияхОн интегрирует независимую оптическую коммутационную схему с двойной архитектурой питания AC/DC, оснащенный настраиваемым переключателем управления задержкой DIP для гибкой адаптации автоматизированного оптического тестирования,сценарии мониторинга сети в режиме реального времени и защиты аварийной связи.
• Когда возникают аномалии питания или простои оборудования, модуль автоматически перенаправляет сигналы волокна в обход каналов, чтобы избежать полного отключения сети.Его компактный металлический корпус промышленного класса поддерживает установку рельсов DIN, идеально подходит для промышленных коммуникационных шкафов, оптических распределительных рамок центров обработки данных и оптических систем испытательных стендов,служит критическим компонентом надежности для поддержания бесперебойной передачи данных из волоконного волокна.

Обзор перехода на DIP

Этот модуль обхода волокна оснащен 8-позиционным слайдным переключателем DIP, предназначенным исключительно для управления временем задержки включения.

Каждый переключатель соответствует фиксированному параметру задержки в 1 8 минут, предлагая ручную конфигурацию с одним щелчком мыши без программного обеспечения или внешних контроллеров.

Это основная функция настройки, предназначенная для оптических испытаний и этапных сценариев восстановления сети.

Основная рабочая логика

1. Производственный по умолчанию (все переключатели DIP отключены)
Когда все переключатели остаются в положении "OFF", то схема таймера задержки полностью отключается.Обыск волокон мгновенно переключается на нормальные рабочие оптические пути с нулевым временем ожидания, который подходит для большинства стандартных развертываний мониторинга связи, которые требуют немедленного восстановления связи после восстановления питания.

2. Задержка активации (один переключатель включен, другие выключены)
Переключаем один назначенный переключатель DIP на Включенный, чтобы запустить функцию синхронизации; каждая позиция отображается на фиксированную продолжительность обратного отсчета:
1-MIN DIP ON: 1-минутная задержка на состоянии обхода перед возвращением к нормальному оптическому каналу
2-минутный запуск: 2-минутная задержка
3-минутный запуск: 3-минутная задержка
4-минутный запуск: 4-минутная задержка
5-минутный запуск: 5-минутная задержка
6-минутный запуск: 6-минутная задержка
7-минутный запуск: 7-минутная задержка
8-минутный запуск: 8-минутная задержка

3. Полная последовательность с задержкой включена
Отключение питания → устройство автоматически переходит на обход оптического пути, чтобы поддерживать связь с спинным волокном
Электроснабжение восстанавливается → таймер начинает отсчитывать по заданному DIP значению
Во время обратного отсчета окно, модуль остается заблокированным в режиме обхода и не вернется к нормальному каналу
После того, как заранее установленное время истекает, оптический переключатель автоматически переходит обратно в стандартный режим маршрутизации сигнала

Ключевые правила использования

Только один переключатель DIP включить одновременно; несколько переключателей, включенных одновременно, вызовут неисправность логики синхронизации и неопределенное поведение задержки.
Любая корректировка настройки DIP вступает в силу только после того, как устройство проходит полный цикл питания.
Таймер автоматически перезагружается, если вновь отключается питание во время фазы обратного отсчета.

Сценарии применения функции задержки DIP

1Автоматизированное тестирование оптических компонентов

Инженеры установили задержку в 1 ≈ 8 минут, чтобы сохранить достаточно времени для калибровки прибора, отбора образцов данных и перезагрузки оборудования без неожиданного переключения оптического пути в середине испытания.

2. Многоступенчатое восстановление сетевых ошибок
Для крупномасштабных волоконно-волоконных сетей с несколькими каскадными устройствами, настройки с задержкой задержки предотвращают одновременное переключение оптических путей, которые могут вызвать переходные скачки сигнала или перерыв связи.

3Содержание оборудования на месте
При замене оптических передатчиков или промежуточных узлов техники устанавливают более длительную задержку для поддержания обходного соединения на протяжении всего окна технического обслуживания без ручной реконструкции.

4Промышленные оптические системы передачи
Стабильное переключение времени позволяет избежать частого переключения оптического пути, вызванного кратковременным падением мощности на заводе, в условиях энергетики и железнодорожного транспорта.

Ключевые особенности

1Высококачественные оптические характеристики
Слишком низкая потеря вставки и минимальное ослабление сигнала, вызванное длиной волны/температурой/поляризацией.сочетается с исключительным подавлением перекрестного разговора для устранения помех сигнала между волоконными каналами; мультимодные и одномодные версии волоконных волокон удовлетворяют требованиям полнодиапазонной передачи оптического сигнала.


2Гибкое управление задержкой времени
Встроенный многоскоростной переключатель DIP с регулируемым режимом задержки 1 ′ 8 минут; заводская по умолчанию отключает функцию задержки для мгновенного переключения,позволяет настраивать время запуска для автоматизированных рабочих потоков оптических испытаний;.


3. Двойной энергозащитный вход
Поддерживает двойной доступ к мощности в широком диапазоне 12 ′52 ВДС и 110 ′240 ВДС с встроенной защитой от обратной полярности,эффективное предотвращение несовпадения питания от повреждения внутренних оптических и электрических компонентов.


4. Сильная промышленная адаптивность
Широкий диапазон температур работы от -20°C до 70°C, пылестой металлический корпус IP40,длительный срок службы более 100 миллионов циклов переключения и быстрая скорость переключения сигнала ≤10 мс для непрерывной длительной промышленной эксплуатации.


5. компактный и легкий в применении

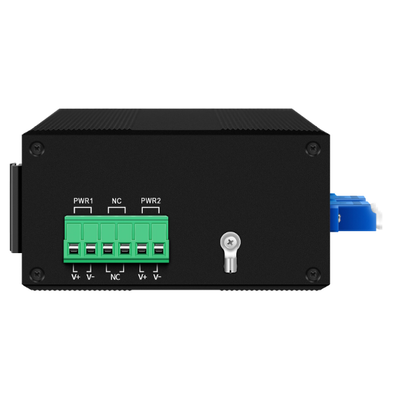

Стандартные волокнистые порты LC и промышленных терминальных разъемов питания; конструкция монтажа рельсов DIN экономит пространство шкафа, идеально совместима с высокоплотностью интегрированных волоконных систем связи.

Размер
