Закрытие контакта через оптоволоконный расширитель 8-канальный двунаправленный DIN35

Olycom Industrial Contact Closure over Fiber Optic Link Converter (Оликом закрывает промышленный контакт через оптический конвертер)

Введение

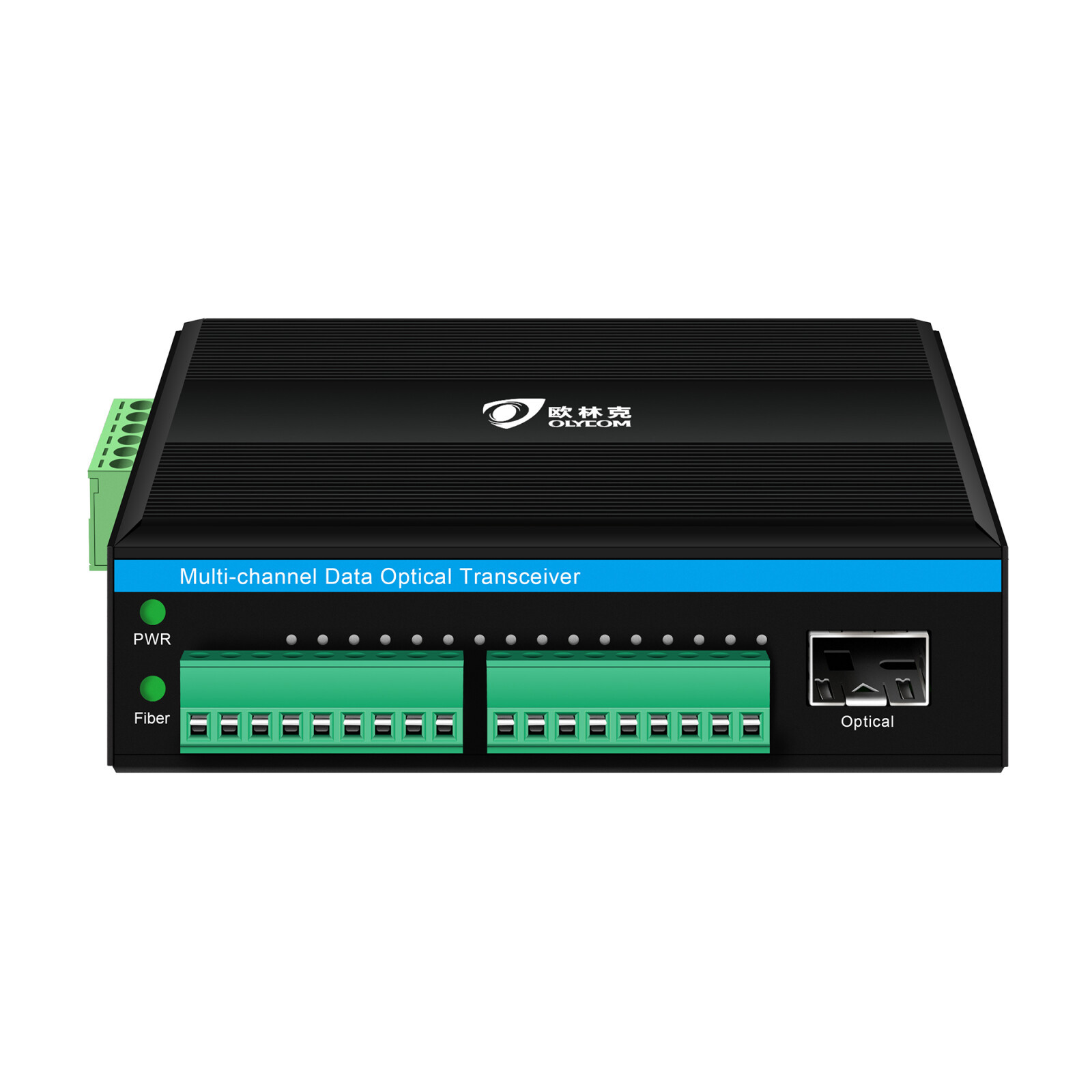

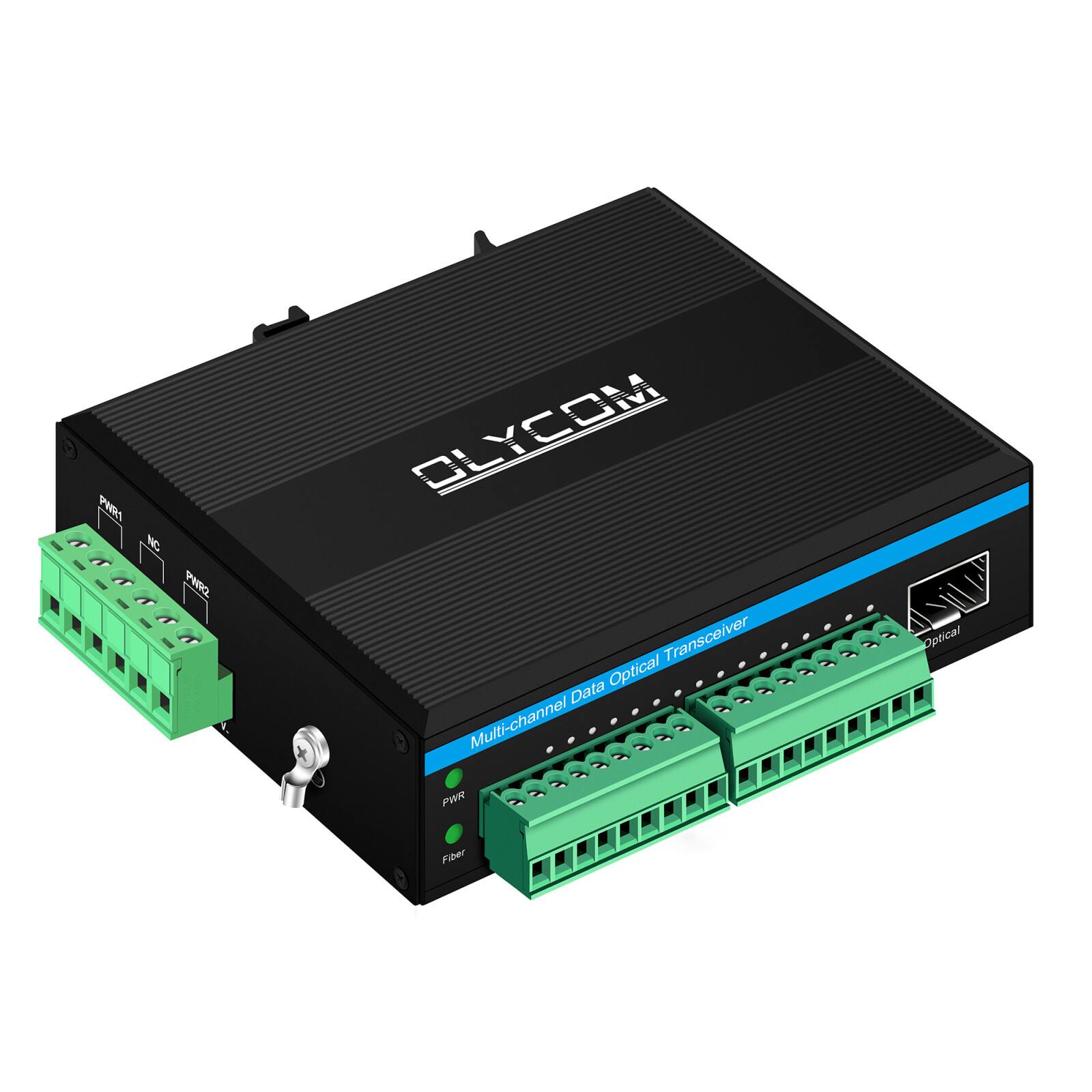

• Разработанный для критически важных систем мониторинга и управления, Olycom IM610-8KWTR является прочным,Дина-рельс монтируемый оптико-электронный преобразователь, который переносит до восьми независимых сигналов закрытия контакта (сигналы тревоги/бинарные) по одному оптическому волокну.
• Используя технологию WDM (Multiplexing с разделением длины волны), он достигает полной двунаправленной двунаправленной связи только на одном потоке,резкое сокращение затрат на кабельную инфраструктуру и упрощение развертывания на дальние расстояния.
• Его широкий диапазон входного напряжения (12-52 В постоянного тока) и выбор компонентов промышленного класса обеспечивают надежную работу в суровых условиях, от мороза до палящей жары,что делает его идеальной опорой для распределенных сенсорных и управляющих сетей..

Отметки

• Истинная гальваническая изоляция исключает EMI, RFI и неудобные заземляющие петли, обеспечивая чистую передачу сигнала даже на электрически шумных подстанциях или на заводах.
• Сверхвысокий оптический бюджет поддерживает потери связи до 30 дБ, что позволяет гибкую установку на расстояниях от 2 км (мультимодный) до 80 км (одномодный) без ретрансляторов.
• Универсальная совместимость ввода/вывода принимает и выводит сигналы TTL, RS‐232/422/485 или сухоконтактного переключателя и может управлять выходами реле для прямого управления приводом.
• Устойчивость встроенная в длительное время ¥ работает от -40 °C до +75 °C и выдерживает 0 -95% неконденсирующей влажности, с встроенной защитой от молнии / приливов для наружных или открытых установок.

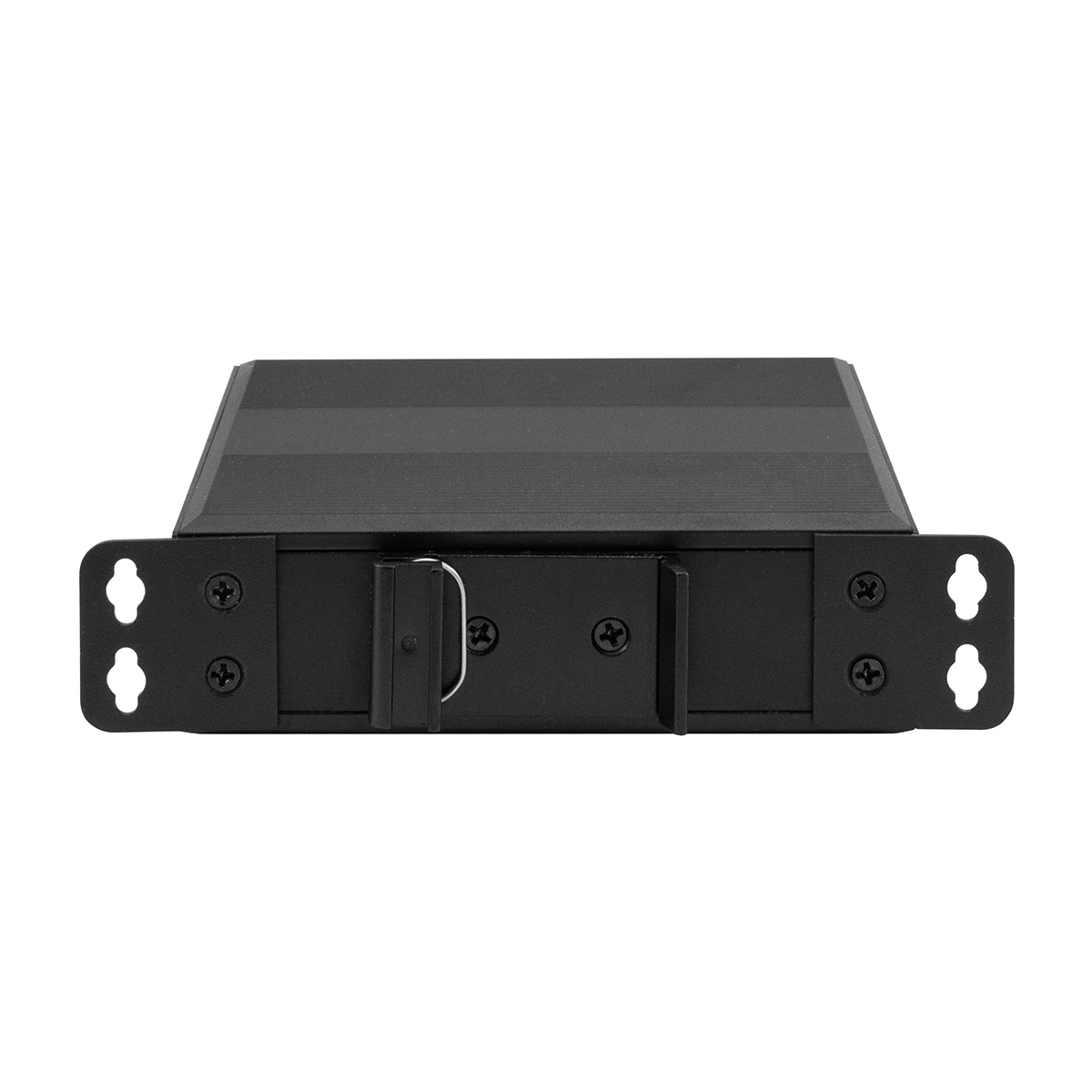

• Компактный и удобный для использования инструмента корпус размером 113,8×93×35 мм, легкий вес 0,30 кг и оптический интерфейс на основе SFP позволяют быстро менять поле и обновлять его в будущем.

Применение

• IM610‐8KWTR отлично подходит для сценариев, где надёжное наблюдение за состоянием на большие расстояния и дистанционное управление имеют первостепенное значение.
• Типичные случаи использования включают:
• Транспортная инфраструктура ∙ сигнализационные панели на платных станциях, система обнаружения проникновения в периметр скоростной дороги и системы экстренного вызова в туннеле.
• Сети городского наблюдения ∙ общегородская обратная связь о состоянии светофоров и обратная связь датчиков безопасности для инициатив по безопасному городу.
• Промышленные и коммунальные активы
• Общественные места и критически важные объекты ̇ пожарные/интрузионные датчики на стадионах, аэропортах, железнодорожных станциях
• Трансляция и события - сигнализация сбоев оборудования в режиме реального времени для прямых теле- и аудиопередач, обеспечивающая бесперебойную передачу программ.

Размер

Рамочная система контроля качества

1. Стандарты
Соблюдение стандартов ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Соответствие требованиям клиентов и ключевым показателям производительности

2Процесс
IQC: Проверка компонентов (оптика, PCB, питание)
Производство: AOI + проверка сборки
Функциональная: пропускная способность, VLAN/QoS, длина волны, OSNR
Надежность: испытания температуры, влажности, вибрации
Сжигание: напряжение нагрузки + мониторинг устойчивости
Заключение: Инспекция + полная проверка функции

3. Инструменты
ОСА, генератор трафика, анализатор протокола
Системы испытаний окружающей среды и вибрации

4. Система
Полная отслеживаемость, протоколы испытаний, программное обеспечение контроля качества

5Улучшение
Анализ корневых причин + обратная связь с клиентами
