Промышленный оптоволоконный сетевой коммутатор 10/100 Мбит/с
Технические данные
|
Название продукта
|

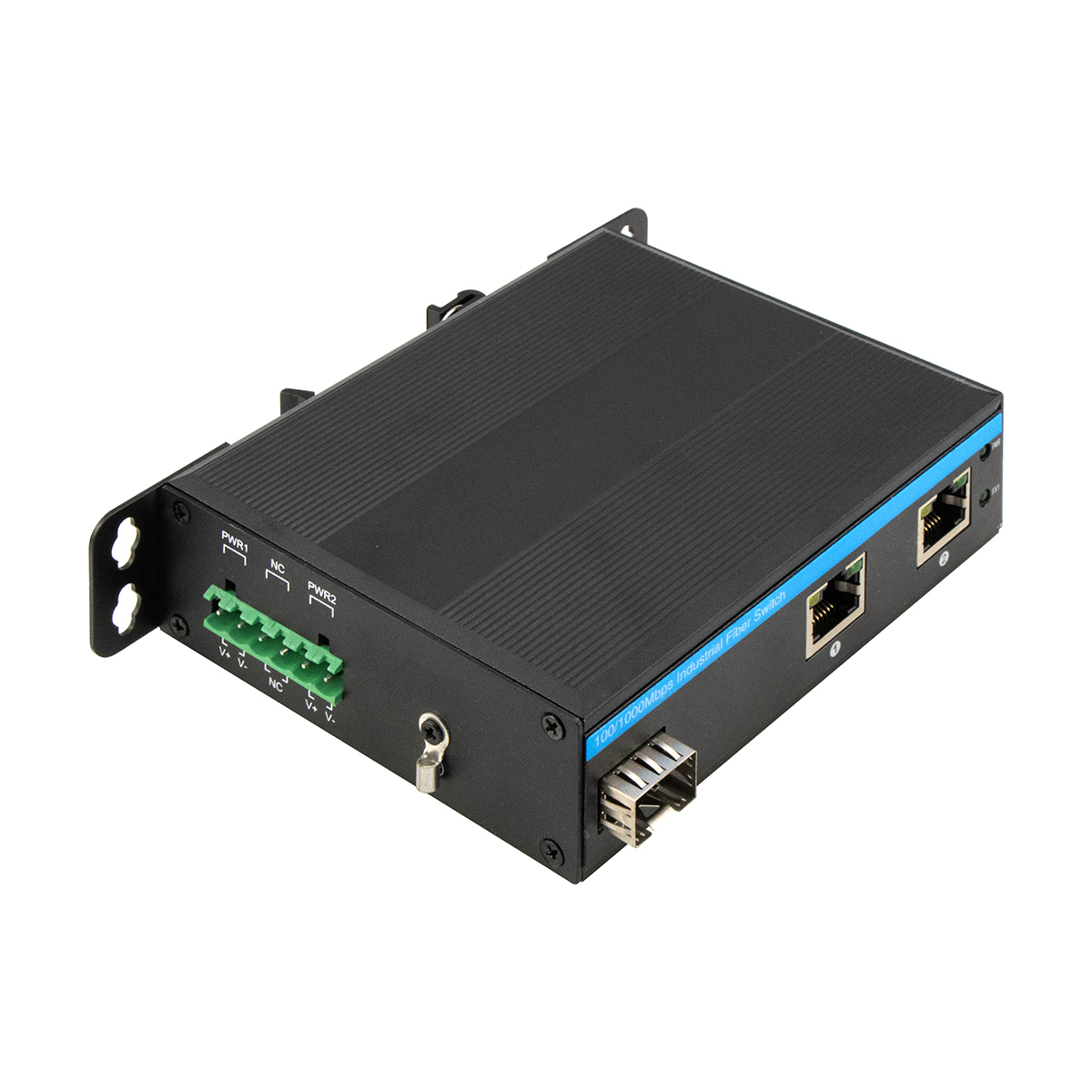

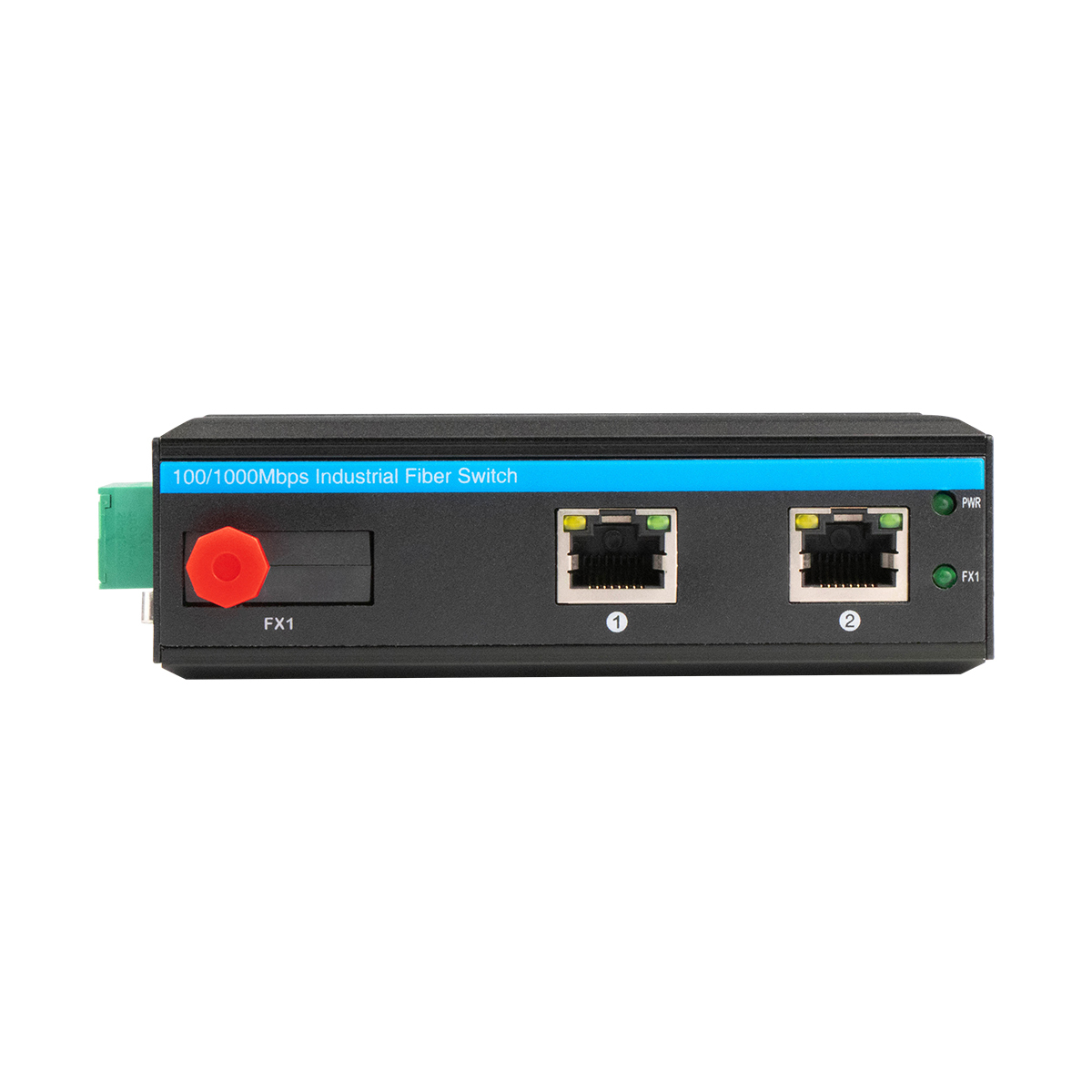

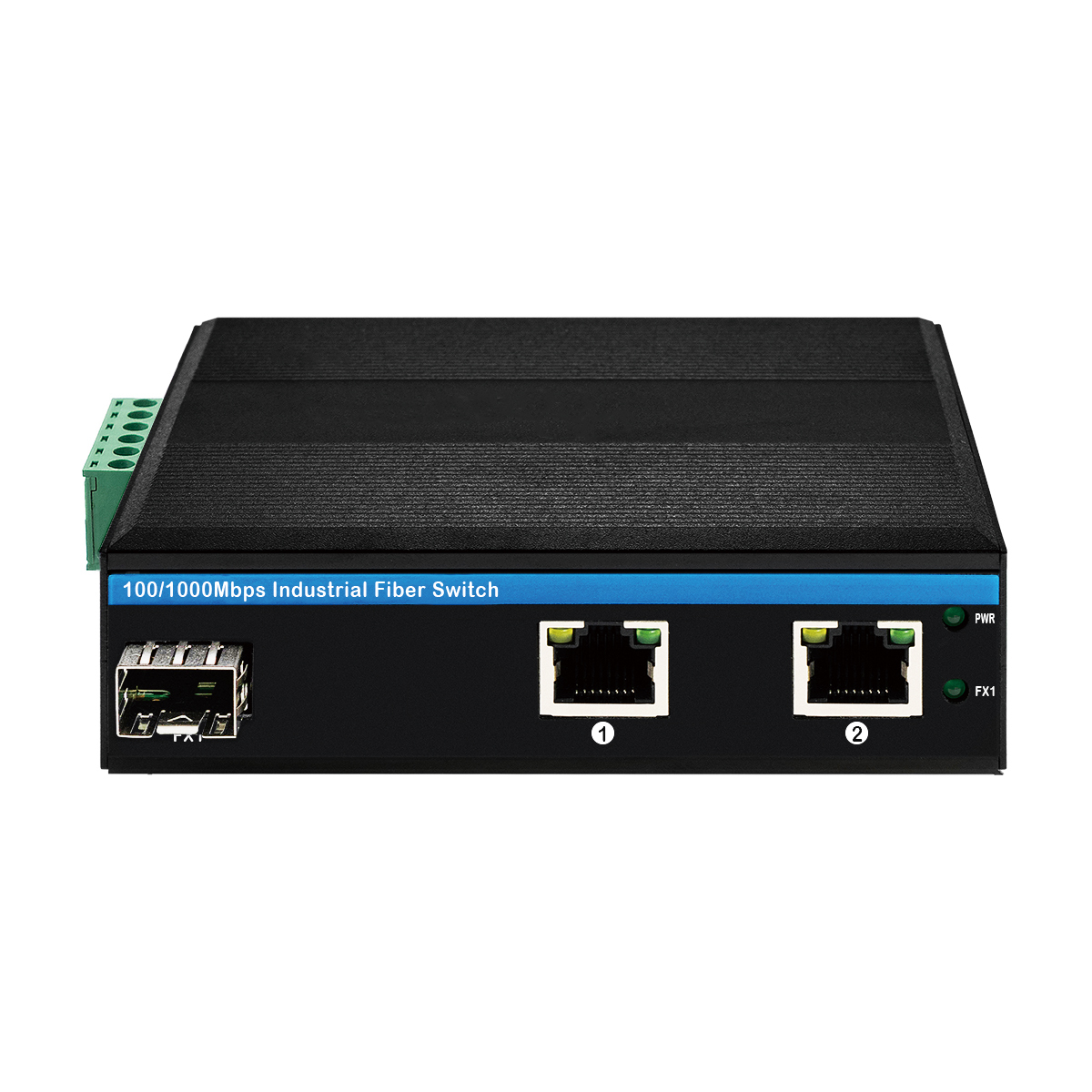

Промышленный оптоволоконный коммутатор 10/100 Мбит/с (1F+2TP)
|
|
Номер модели
|
IM-FS120FE
|
|
Порт
|
1x100M SFP оптоволокно
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
2x10/100M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
1x6-контактный клеммный блок питания
|
|
Протокол
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10 мкс
Системная пропускная способность: 0,6 Гбит/с (без пробок)
Скорость пересылки: 0,4464 Мбит/с
MAC: 4K
Размер буфера пакетов: 1,75 Мб
|
|
Сетевая среда
|
10BASE-T: неэкранированная витая пара CAT3, CAT4, CAT5 (≤100 м)
100BASE-TX: экранированная витая пара CAT5 или выше (≤100 м)
|
|
Светодиоды
|
Питание, Оптоволокно, Сеть, PoE
PWR: Питание
Оптоволокно: FX1
Вкл: передача нормальная
Выкл: передача НЕ нормальная (неисправный оптический модуль или обрыв)
Медный оранжевый: индикатор PoE
Вкл: PoE работает
Выкл: PoE не работает или это устройство без PoE
Медный зеленый: индикатор скорости
Вкл: скорость передачи 100 Мбит/с
Мигание: в процессе передачи
Выкл: отключено или рабочая скорость 10 Мбит/с
|
|
Энергопотребление
|
Полная нагрузка ≤5 Вт
|
|
Источник питания
|
Резервный вход DC12V~DC52V, обычно DC12V/DC24V/DC48V
Обратное подключение: поддерживается
|
|
Окружающая среда
|
Рабочая температура: -40°C ~ 75°C
Температура хранения: -40°C ~ 85°C
Рабочая влажность: 10%~90%, без конденсации
Влажность при хранении: 10%~95%, без конденсации
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15KV воздух, ±6KV контакт
EFT: IEC61000-4-4, Общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее ±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, степень защиты IP40
Размеры: 114*93*35 мм
Способ монтажа: DIN-рейка/настенный монтаж
Вес: 0,35 кг/0,45 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Что это такое
IM-FS120FE — это компактный неуправляемый промышленный коммутатор Ethernet, разработанный для простого соединения устройств, где надежность важнее конфигурации.
Он предназначен для работы в качестве моста оптоволокно-медь в небольших промышленных сетях, расширяя связь Ethernet от локальных устройств до магистральных оптоволоконных линий большой дальности без усложнения управления.
Нет интерфейса программного обеспечения, процесса настройки и кривой обучения.
После подачи питания он немедленно начинает пересылать трафик.
Это делает его идеальным для промышленных объектов, где сети фиксированы, количество устройств невелико, и требуется длительная автономная работа.
Что он подключает
Коммутатор объединяет один оптоволоконный порт SFP Fast Ethernet с двумя медными портами RJ45 10/100 Мбит/с.
Оптоволоконный интерфейс поддерживает широкий диапазон расстояний — от многомодовых линий ближней связи до одномодовых соединений большой дальности до 120 км, в зависимости от оптического модуля.
Медные порты автоматически согласовывают скорость, дуплексный режим и MDI/MDIX, позволяя прямое подключение к устаревшим промышленным устройствам без специального кабеля.
Вместе эта конфигурация обеспечивает бесшовную интеграцию между устройствами Ethernet на уровне поля и централизованными оптоволоконными сетями.
Как он обрабатывает трафик
IM-FS120FE использует механизм коммутации «хранение и пересылка», гарантируя, что поврежденные или недопустимые пакеты фильтруются перед пересылкой.
Управление потоком применяется автоматически:
IEEE 802.3x в полнодуплексном режиме
Обратное давление в полудуплексном режиме
Это предотвращает потерю пакетов и поддерживает стабильную связь во время всплесков трафика, даже когда подключенные устройства работают на разных скоростях.
Коммутатор полностью соответствует стандартам Fast Ethernet, обеспечивая совместимость с существующими промышленными контроллерами и датчиками.
Как он выдерживает промышленные условия
Устройство рассчитано на непрерывную работу в суровых условиях.
Его прочный металлический корпус обеспечивает защиту IP40 от пыли и механических воздействий.
Он надежно работает в широком диапазоне температур от -40°C до +75°C, с расширенным допуском при хранении.
Электрическая защита встроена в Ethernet-интерфейсы, включая высокое сопротивление перенапряжению и иммунитет к электростатическому разряду и электромагнитным помехам.
Это обеспечивает стабильную работу вблизи тяжелой техники, силового оборудования и наружных установок.
Философия питания и установки
Коммутатор принимает широкий диапазон входного напряжения постоянного тока (12–52 В), что делает его совместимым с различными промышленными системами питания.
Защита от обратной полярности снижает риск ошибок при подключении во время установки.
Низкое энергопотребление сводит к минимуму тепловыделение, поддерживая бесшумную работу и долгий срок службы компонентов.
Его компактный форм-фактор и конструкция для монтажа на DIN-рейку облегчают установку внутри шкафов управления, дорожных корпусов и промышленных панелей.
Что он не делает (намеренно)
IM-FS120FE не предоставляет:
Интерфейсы управления сетью
Параметры конфигурации
Настройка прошивки или управление политиками
Эти ограничения преднамеренны.
Устраняя сложность программного обеспечения, коммутатор обеспечивает более высокую предсказуемость, снижает требования к обслуживанию и повышает долгосрочную стабильность.
Он предназначен для непрерывной работы, а не для настройки.
Где он лучше всего подходит
Небольшие сети промышленных устройств
Используется для подключения ПЛК, датчиков, контроллеров и базового промышленного оборудования к оптоволоконным магистралям в мастерских, производственных линиях и компактных промышленных объектах.
Транспортные и дорожные системы
Устанавливается в дорожных шкафах, пунктах связи вдоль железных дорог и системах управления дорожным движением, где важна дальность оптоволоконной связи и устойчивость к окружающей среде.
Энергетика и коммунальные услуги
Развертывается на подстанциях, водоочистных сооружениях и удаленных станциях мониторинга для связи полевых устройств с центральными диспетчерскими по оптоволокну.
Суровые промышленные условия
Подходит для горнодобывающей, нефтехимической и металлургической промышленности, где распространены пыль, экстремальные температуры и электрические помехи.
Расширение оптоволокна для устаревшего Ethernet
Расширяет дальность действия медных промышленных устройств за пределы ограничения в 100 метров, преобразуя сигналы Ethernet в оптоволоконные линии большой дальности.
Почему существует эта модель
IM-FS120FE не предназначен для управления сетями.
Он предназначен для поддержания их связи.
Для промышленных сред, где простота, долговечность и долгий срок службы являются главными приоритетами,
этот коммутатор естественно вписывается в инфраструктуру.
