10/100Mbps DIN35 Неуправляемый промышленный краевой переключатель
Технические данные быстрого переключателя сети
|
Наименование продукта
|
6 порта 10/100Mbps Fiber Network Switch ((2F+4TP)
|
|
Модель No.
|
IM-FS240FE
|
|
Порт
|
2x100M SFP волокна
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
4x10/100M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)

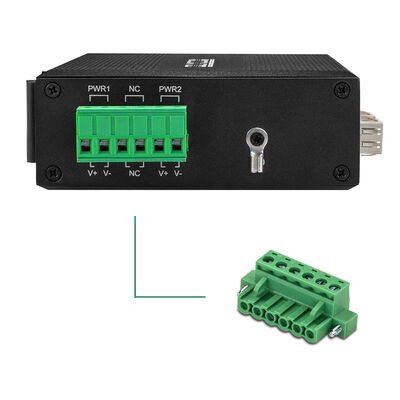

1x6-PIN блок электростанции
|
|
Протокол
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Смена функций
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 1,2 Гбит/с (без пробок)
Скорость пересылки: 0,8928Mmps
4K.
Размер буфера пакетов: 1,75 Мб
|
|
Сетевые СМИ
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100BASE-TX: CAT5 или выше с защищенной скрученной парой ((≤ 100 м)
|
|
Светодиоды
|
Электроэнергия, волоконная связь, сеть, PoE
PWR: мощность
Волокно: FX1, FX2
Включено: передача нормальная.
Отключен: передача НЕ нормальная ((неисправный оптический модуль или отключен)
Медно-оранжевый: показатель PoE
ПоЭ работает
Выключен: PoE не работает или это устройство Non-PoE
Медная зеленая: индикатор скорости
Включено: скорость передачи 100 Мбит / с
Мигание: в передаче
Выключен: отключен или рабочая скорость 10 Мбит / с
|
|
Потребление энергии
|
Полная нагрузка≤5 Вт
|
|
Силовое питание
|
Избыточный вход DC12V~DC52V, обычно DC12V/DC24V/DC48V
Обратное соединение: поддержка
|
|
Экология
|
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
|
Механическая информация
|
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 114*93*35 мм

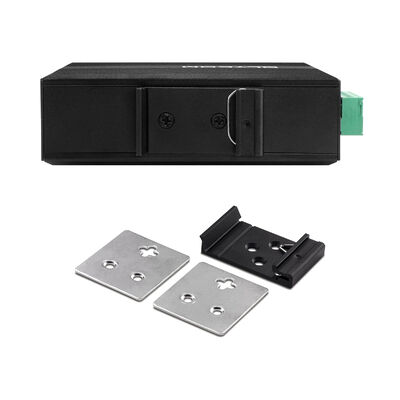

Способ установки: установка на рельсах/стенях
Вес: 0,35 кг/0,45 кг ((Нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Построен для агрегации краев в промышленных сетях
IM-FS240FE позиционируется как переключатель агрегации краев, основанный на волокнах, для промышленных условий, где несколько полевых устройств должны надежно сходиться на волокнистый основной узел.В отличие от базовых преобразователей медиа или небольших коммутаторов с количеством портов, он обеспечивает как избыточность на уровне связи на стороне волоконного волокна, так и достаточные порты доступа на мед для кластеризованных устройств на уровне поля.
Это делает его особенно подходящим для кабинетов управления, придорожных корпусов и помещений оборудования, где необходимо подключить несколько устройств на основе Ethernet локально,в то время как подъемные связи должны оставаться устойчивыми на большие расстояния.
Избыточность без сложности сети
С двойными портами волокна SFP, IM-FS240FE позволяет использовать простые стратегии избыточности, такие как двойные подключения, сегментированные пути волокна,или резервных волоконных маршрутов без использования программных протоколов избыточностиВ случае перерыва волоконного канала трафик может быть физически перенаправлен на уровне сети, поддерживая непрерывность связи для критических систем.
Этот аппаратно-ориентированный подход к избыточности идеально подходит для среды, где управляемые коммутаторы непрактичны, не нужны,или нежелательны из-за ограничений технического обслуживания или требований простоты эксплуатации.
Постоянная пропускная способность для многоустройственного трафика
В промышленных сетях трафик часто переполнен, а не непрерывный циклы опросов, сигнализации, а синхронизированные загрузки данных могут генерировать внезапные пики.IM-FS240FE спроектирован для грациозной работы в таких условиях, используя хранение и переадресацию, механизмы управления потоком и достаточное буферирование для предотвращения потери пакетов и нестабильного поведения.
В результате несколько ПЛК, датчиков или устройств мониторинга могут работать одновременно без ухудшения общей стабильности сети, даже при условиях пиковой нагрузки.
Разработан для длительной работы без присмотра
После установки IM-FS240FE предназначен для непрерывной работы без присмотра.или повреждение программного обеспеченияВ сочетании с промышленным корпусом, защитой от перенапряжений и высокой температурной стойкостью устройство хорошо подходит для установок, где доступ редкий и время простоя неприемлемо.
Эта философия дизайна значительно снижает общую стоимость владения в течение всего жизненного цикла продукта.
Практический путь модернизации устаревших промышленных сетей
Для многих промышленных площадок замена всех устаревших устройств Ethernet сразу не является ни осуществимой, ни экономически эффективной.позволяет существующему оборудованию на базе меди скоростью 10/100 Мбит/с оставаться в эксплуатации при расширении подключения по волоконному волокну на большие расстояния.
Действуя как компактный узел агрегации и расширения волоконных волокон, он поддерживает постепенную модернизацию сети без нарушения установленных промышленных процессов.
Типичные задания
В реальных проектах IM-FS240FE обычно используется как:
Выключатель агрегации поля внутри промышленных шкафов
Узлы расширения волоконного канала для нескольких устаревших устройств Ethernet
Избыточный коммутатор восходящей связи для малых и средних промышленных подсетей
Выключатель доступа с низким уровнем технического обслуживания в труднодоступных или удаленных местах
Его сбалансированная конфигурация портов и промышленная надежность делают его универсальным строительным блоком для масштабируемой промышленной архитектуры Ethernet.
Аксессуары
|
Промышленный оптический модуль
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Промышленное энергоснабжение DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V до DC12V1.67A, -30°C ≈ 70°C
|
|
IM-DAC220/DC24V1A
|
AC220V до DC24V1A, -30°C ≈ 70°C
|
