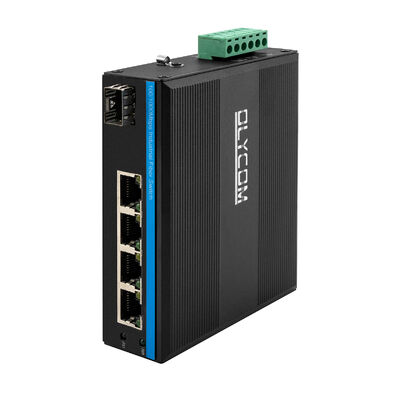

5 портов быстрый Ethernet переключатель промышленный неуправляемый SFP волокна без вентилятора IP40 номиналом DC12V

Обзор продукции

IM-FS140FE - это компактный,Неуправляемый быстрый промышленный коммутатор Ethernet, предназначенный для агрегирования нескольких полевых устройств и их подключения по волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волоконным волокам.

По сравнению с ультраминимальными моделями с двумя портами он обеспечивает более высокую плотность краевых устройств, сохраняя при этом сетевую архитектуру простой и детерминированной.

Переключатель фокусируется только на одной задаче:

надежная передача Ethernet между промышленных устройствами на базе меди и волоконно-волоконными сетями на большие расстояния без конфигурации, настройки или зависимости от программного обеспечения.

Роль сети и намерение проектирования

IM-FS140FE обычно развертывается на уровне агрегации поля.

Он собирает трафик Ethernet от нескольких близлежащих промышленных устройств и передает его вверх по течению через одноволоконную ссылку в комнату управления, подстанцию или центральный сетевой шкаф.

Конструкция предполагает:

Фиксированная топология

Предсказуемые схемы движения

Долгосрочная эксплуатация без надзора

Нет интерфейсов управления и никаких изменений поведения с течением времени, что исключает дрейф конфигурации и нестабильность, связанную с программным обеспечением.

Дизайн интерфейса и логика подключения

На переключателе сочетаются:

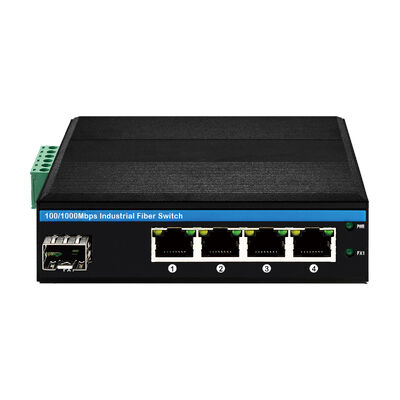

Четыре порта Fast Ethernet RJ45 для доступа к локальным устройствам

Один порт Fast Ethernet SFP для волоконной подключения

Медные порты автоматически обнаруживают скорость, дуплекс и полярность проводки, позволяя напрямую подключаться к ПЛК, датчикам, RTU, HMI и устаревшим контроллерам.

Интерфейс SFP поддерживает как мультимодную, так и одномодную оптику, масштабирующуюся от коротких встроенных ссылок до длинных ссылок до 120 км.

Эта компоновка хорошо подходит для небольших и средних кластеров устройств, которые должны быть расширены далеко за пределы медной дистанции.

Характеристики управления движением

Передача пакетов основана на архитектуре хранения и пересылки, обеспечивающей целостность кадров и соответствие протоколам.

Механизмы управления потоком автоматически регулируют движение во время пробок:

IEEE 802.3x для полных двойных ссылок

Контрдавление при полудуплексной работе

Достаточное внутреннее буферирование позволяет коммутатору поглощать короткие вспышки трафика от нескольких устройств без потери пакетов, даже когда пропускная способность восходящей связи ограничена.

Промышленная надежность и экологическая толерантность

IM-FS140FE предназначен для работы там, где коммерческие коммутаторы не могут.

Металлический корпус обеспечивает защиту IP40 от пыли и физических ударов.

Внутренняя конструкция отвечает требованиям промышленной системы EMS, обеспечивая устойчивость к:

Электростатический разряд

Электрические быстрые транзиторы

Проводимые помехи

Выключатель работает надежно в диапазоне температур от 40 ° C до + 75 ° C и переносит высокую влажность без конденсации.

Эти характеристики позволяют развертывать в кабинетах управления, придорожных корпусах, подстанциях и полунаружных установках.

Стратегия питания и установки

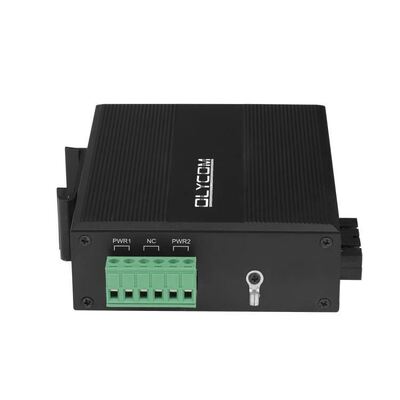

Широкий диапазон ввода постоянного тока (12 52 В) обеспечивает совместимость с промышленными силовыми шинами и резервными системами.

Защита от обратной полярности минимизирует ошибки установки в поле.

Низкое потребление энергии поддерживает работу без вентилятора и уменьшает тепловое напряжение, увеличивая срок службы.

Компактный корпус и конструкция монтажа на DIN-рельсе позволяют быстро устанавливать в промышленные панели с ограниченным пространством.

Где обычно используется IM-FS140FE

Узлы агрегации полевых устройств

Собирает данные от нескольких ПЛК, датчиков или контроллеров и передает их на волоконную магистраль в производственных ячейках и областях процесса.

Транспортные и транспортные системы

Установлены в придорожных или железнодорожных шкафах для подключения контроллеров сигналов, детекторов и оборудования для мониторинга к централизованным транспортным или железнодорожным системам.

Энергетическая и коммунальная инфраструктура

Используется в подстанциях, насосных станциях и водоочистительных установках для подключения распределенного полевого оборудования по волоконному волоконнику на большие расстояния.

Неблагоприятные промышленные районы

Подходит для горнодобывающих, нефтехимических и металлургических предприятий, где пыль, вибрации и электрический шум неизбежны.

Расширение волоконных сетей для устаревших сетей

Расширяет охват промышленных Ethernet-устройств на базе меди путем преобразования нескольких локальных соединений в одну волоконно-волоконную связь на большие расстояния.

Почему существует такая модель

IM-FS140FE заполняет разрыв между сверхминимальными преобразователями и полностью управляемыми промышленными коммутаторами.

Он предлагает:

Больше емкости устройства, чем у базовых моделей

Меньшая сложность, чем управляемые коммутаторы

Для промышленных сетей, которые нуждаются в масштабируемом краевом подключении без операционных накладных расходов,

IM-FS140FE - практичный и стабильный выбор.
