Olycom Mini Rugged Fast Ethernet PoE/PoE+ Fiber Switch
Спецификация
|
Наименование продукта
|
10/100Mbps Промышленный PoE Fiber Switch ((1F+2TP)
|
|
Модель No.
|
IM-FP122FE
|
|
Порт
|
1x100M SFP волокна
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
2x10/100M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)

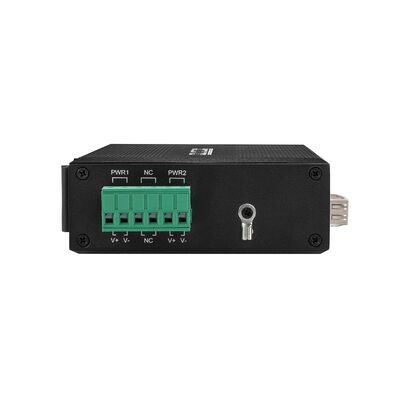

1x6-PIN блок электростанции
|
|
Протокол
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 при 30W ((PoE+)
|
|
Смена функций
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 0,6 Гбит/с (не пробки)
Скорость пересылки: 0,4464Mmps
4K.
Размер буфера пакетов: 1,75 Мб
|
|
Сетевые СМИ
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100BASE-TX: CAT5 или выше с защищенной скрученной парой ((≤ 100 м)
|
|
Светодиоды
|
Электроэнергия, волоконная связь, сеть, PoE
PWR: мощность
Волокно: FX1
Включено: передача нормальная.
Отключен: передача НЕ нормальная ((неисправный оптический модуль или отключен)
Медно-оранжевый: показатель PoE
ПоЭ работает
Выключен: PoE не работает или это устройство Non-PoE
Медная зеленая: индикатор скорости
Включено: скорость передачи 100 Мбит / с
Мигание: в передаче
Выключен: отключен или рабочая скорость 10 Мбит / с
|
|
Потребление энергии
|
Полная нагрузка без PoE≤5W
|
|
Силовое питание
|
Входное напряжение питания PoE: 48V (максимум 52V)
Выходная мощность одного источника питания PoE: 30 W (порт 1 ~ 2)
Общий бюджет: 60 Вт
Выходное напряжение PoE: 48V
Обратное соединение: поддержка
|
|
Проводка PoE
|
1/2 (V+), 3/6 (V-)
|
|
Экология
|
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
|
Механическая информация
|
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 114*93*35 мм

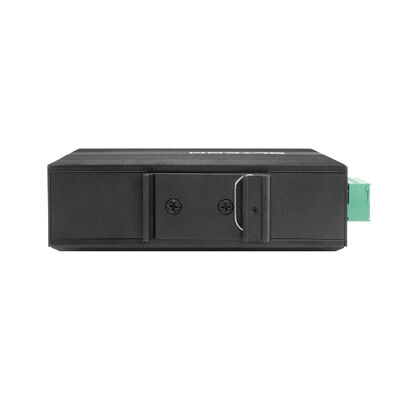

Способ установки: установка на рельсах/стенях
Вес: 0,35 кг/0,45 кг ((Нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
1Что это такое? Крошечный коммутатор PoE, который решает очень специфическую промышленную проблему
Olycom IM-FP122FE не пытается быть "сетевым ядром" или переключателем с большим количеством функций.
Он существует для одной цели:
Запустите несколько полевых устройств и отправьте их данные далеко по волоконному проводу надежно и без конфигурации.
С двумя портами Fast Ethernet PoE и одной оптоволоконной подключением, эта установка находится прямо на краю промышленной сети:
в придорожном шкафу, рядом с машиной, на столбе или в контрольной коробке, где пространство, мощность и надежность все важнее, чем утонченные функции.
Никакого управления, никакой установки, просто подключитесь, включите свет и уйдите.
2Почему этот дизайн имеет смысл
Поэтическая технология, где сила - это твердое волокно, здесь настоящая звезда.
Медные кабели останавливаются на 100 метрах.
Волокна нет.
Порт SFP 100Mbps, поддерживающий расстояния до 120 км, позволяет этому маленькому коммутатору:
Сидеть рядом с полевыми устройствами
Отправлять данные непосредственно обратно в дистанционную комнату управления
Безопасно преодолевать суровые, шумные или склонные к молнии условия
На практике это заставляет IM-FP122FE вести себя как PoE-направляемый полевой узел с волоконным спинным мозгом.
3Построен для грязных, жарких, шумных мест.
Этот переключатель предполагает, что он будет жить в неприятном месте.
Операционный диапазон от -40 до 75°C
Металлический корпус IP40
Сопротивляемость ESD, перенапряжению и электрическому шуму (уровень EMS 3)
Соответствует требованиям железнодорожного транспорта (EN 50121-4)
После установки он должен оставаться там годами без внимания.
4- Нет менеджмента - намеренно
Нет веб-интерфейса, нет пользовательского интерфейса, нет VLAN настройки.
Это не ограничение, это философия дизайна.
Нет ошибок настройки
Никаких проблем со совместимостью прошивки
Нет расходов на обслуживание
Для небольших развертываний PoE простота часто равна более высокой надежности.
5Где это обычно используется
Компактные пункты промышленного надзора
Идеально подходит для мест, где требуется только одна или две камеры, например:
Заводские уголки
Небольшие мастерские
Входные ворота или периметр
PoE питает камеру, волокно посылает видео обратно - сделано.
6Дорожные и железнодорожные шкафы
В транспортной и железнодорожной среде пространство ограничено, а условия неблагоприятные.
IM-FP122FE легко помещается в компактные шкафы, питает устройства мониторинга через PoE и отправляет данные по волоконным волоконным проводам на большие расстояния в централизованные системы.
7. Коммунальные услуги и сайты дистанционного мониторинга
В подстанциях, очистных сооружениях или насосных станциях:
Полевые датчики подключаются через RJ45
PoE устраняет локальные адаптеры питания
Волокно обеспечивает стабильную передачу без помех
Простое, но очень надежное решение.
8. Жестокие промышленные зоны
На предприятиях горнодобывающей промышленности, нефтехимии и металлургии:
Пылестой корпус
Толерантность к электрическому шуму
9. Работа при широкой температуре
Он поддерживает низкомощные устройства PoE в режиме онлайн там, где потребительское оборудование быстро выходит из строя.
Расширение PoE за пределами медной границы
Когда устройства PoE должны быть развернуты далеко за 100 метров, этот переключатель действует как чистый мост:
Медь + PoE на стороне устройства
Волокно на стороне позвоночника
Никаких перепроектирований, никаких дополнительных преобразователей.
Вкратце
IM-FP122FE не имеет ничего общего с особенностями.
Речь идет о том, чтобы делать одну работу очень хорошо:
Поставьте энергию в небольшое количество промышленных устройств и безопасно переместите их данные по волоконным волоконным проводам на большие расстояния каждый день.
Размер
-
1pc переключатель
-
Руководство пользователя
Примечание
Аксессуары ((DIN рельсовой стойки, оптический модуль, источник питания, патчкорд, сетевой кабель и т.д.)НЕ включены в упаковочную коробку, пожалуйста, приготовьте его самостоятельно или купите целый набор у нас
Информация о коробке доставки
Размер изделия: 11,4*9,3*3,5 см
Размер внутренней коробки: 23*16,5*5,8 см
Масса продукта: 0,35 кг
Масса упаковки: 0,45 кг
Размер главного ящика: 67*33*47 см
Количество упаковки: 40 шт.
Масса упаковки: 20 кг
Аксессуары
|
Промышленный оптический модуль
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Промышленное энергоснабжение DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V до DC12V1.67A, -30°C ≈ 70°C
|
|
IM-DAC220/DC24V1A
|
AC220V до DC24V1A, -30°C ≈ 70°C
|
