4 порта PoE/PoE+ Fast Ethernet Industrial Fiber Switch (Свитка для промышленных волокон)
Технические данные прочного коммутатора Ethernet
|
Наименование продукта
|
10/100Mbps Промышленный PoE Fiber Switch ((1F+4TP)
|
|
Модель No.
|
IM-FP144FE
|
|
Порт
|
1x100M SFP волокна
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
4x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
1x6-PIN блок электростанции
|
|
Протокол
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 при 30W ((PoE+)
|
|
Смена функций
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 1 Гбит/с (без пробок)
Ставка пересылки: ммп
4K.
Размер буфера пакетов: 1,75 Мб
|
|
Сетевые СМИ
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
|
Светодиоды
|
Электроэнергия, волоконная связь, сеть, PoE
PWR: мощность
Волокно: FX1
Включено: передача нормальная.
Отключен: передача НЕ нормальная ((неисправный оптический модуль или отключен)
Медно-оранжевый: показатель PoE
ПоЭ работает
Выключен: PoE не работает или это устройство Non-PoE
Медная зеленая: индикатор скорости
Включено: скорость передачи 1000 Мбит / с
Мигание: в передаче
Выключен: отключен или рабочая скорость 10/100Mbps
|
|
Потребление энергии
|
Полная нагрузка без PoE≤5W
|
|
Силовое питание
|
Входное напряжение питания PoE: 48V (максимум 52V)
Выходная мощность одного источника питания PoE: 30 W (порт 1 ~ 4)
Общий бюджет: 120 Вт
Выходное напряжение PoE: 48V
Обратное соединение: поддержка
|
|
Проводка PoE
|
1/2 (V+), 3/6 (V-)
|
|
Экология
|
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
|
Механическая информация
|
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 114*93*35 мм

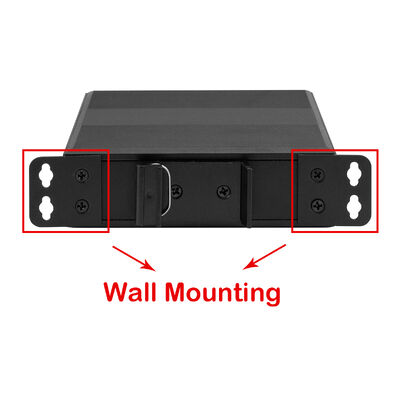

Способ установки: установка на рельсах/стенях
Вес: 0,35 кг/0,45 кг ((Нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Введение в 4-портный коммутатор PoE
Когда одной волоконной линии нужно питать несколько устройств
IM-FP144FE построен для очень распространенной промышленной реальности:
Вам не нужен большой переключатель Вам просто нужно несколько устройств PoE, работающих надежно на краю, все привязанные к одной волоконной подключке.
С четырьмя портами Fast Ethernet PoE и одним интерфейсом волоконного излучения, этот компактный промышленный коммутатор действует как локальный центр питания и подключения.сидеть там, где установлены устройства не в кондиционированном серверном помещении.
Четыре устройства, одна коробка, нулевая конфигурация
В реальных развертываниях полевые инженеры часто сталкиваются с теми же ограничениями:
Ограниченное пространство шкафа
Нет удобных розетки кондиционера
Сложные условия электроснабжения и окружающей среды
IM-FP144FE отвечает на это простой формулой:
4 × порты PoE IEEE 802.3af (15,4 Вт на порт)
1 × 100 Мбит/с SFP-волоконная подключение
Без управления, без установки, без кривой обучения
Камеры, беспроводные точки доступа или датчики PoE питаются мгновенно через кабели Ethernet, в то время как волокно безопасно переносит свои данные на большие расстояния.
Волокно в первую очередь, медь - только там, где она должна быть
Медная Ethernet отлично работает локально, но ужасна на расстоянии.
Этот переключатель удерживает медь там, где она имеет смысл (последние 100 метров) и передает все остальное волокну.
Порт SFP поддерживает дальнюю передачу до 120 км, что позволяет IM-FP144FE:
Сидеть рядом с оборудованием
Избегайте электромагнитных помех
Обход рисков заземления и молнии, распространенных на открытых и промышленных площадках
Это чистый, надежный мост между беспорядочной полевой средой и централизованными сетями управления.
Создан для того, чтобы его игнорировали (в хорошем смысле)
После установки это устройство должно исчезнуть на заднем плане.
Операционный диапазон от -40 до 75°C
Металлический корпус IP40
Защита от ESD, перенапряжения и электрического шума
Сертификат для транспортной и железнодорожной среды (EN 50121-4)
Никаких вентиляторов, обновлений программного обеспечения, удаленного доступа.
Просто непрерывная операция.
Почему здесь правильный выбор - не управлять
Для небольших кластеров PoE руководство часто добавляет риск, а не ценность.
IM-FP144FE намеренно избегает:
Ошибки настройки
Проблемы совместимости прошивки
Требования к обучению
Это делает его особенно привлекательным для крупномасштабных развертываний, где десятки или сотни идентичных устройств должны вести себя предсказуемо на поле.
Типичные сценарии развертывания
1. компактные кластеры наблюдения
Подключайте и подключайте до четырех IP-камер в мастерских, фабричных зонах или периметровых зонах, все передающие видео через одноволоконное соединение.
2. Агрегация промышленных датчиков
Собирать данные из нескольких датчиков PoE или устройств мониторинга в одном месте, а затем передавать все вверх по течению на SCADA или платформы мониторинга.
3. Дорожные и железнодорожные установки
В транспортных системах и железнодорожной инфраструктуре один блок может питать несколько устройств мониторинга внутри шкафа, в то время как волокно обрабатывает дистанционную связь с центрами управления.
4Коммунальные услуги и удаленные объекты
Используется в подстанциях, насосных станциях или очистных заводах, где экологическая толерантность и электрическая надежность имеют большее значение, чем передовые функции переключения.
5. Неблагоприятные промышленные районы
Горнодобывающая, нефтехимическая и металлургическая среды получают выгоду от пылестойкого корпуса и стабильной доставки PoE без дополнительной проводки питания.
Что можно взять с собой
IM-FP144FE не предназначен для масштабирования пропускной способности или управления потоками трафика.
Речь идет о чистом питании нескольких устройств и перемещении их данных из сложных условий - надежно, просто и на годы.
Механический чертеж
- 1pc переключатель
- Руководство пользователя
Примечание
Аксессуары ((DIN рельсовой стойки, оптический модуль, источник питания, патчкорд, сетевой кабель и т.д.)НЕ включены в упаковочную коробку, пожалуйста, приготовьте его самостоятельно или купите целый набор у нас
Информация о коробке доставки
Размер изделия: 11,4*9,3*3,5 см
Размер внутренней коробки: 23*16,5*5,8 см
Масса продукта: 0,35 кг
Масса упаковки: 0,45 кг
Размер главного ящика: 67*33*47 см
Количество упаковки: 40 шт.
Масса упаковки: 20 кг
Аксессуары
|
Промышленный оптический модуль
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Промышленное энергоснабжение DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V до DC12V1.67A, -30°C ≈ 70°C
|
|
IM-DAC220/DC24V1A
|
AC220V до DC24V1A, -30°C ≈ 70°C
|
Частые вопросы
1На каком чипе он основан?
Оликом: Realtek
2Могу ли я настроить его?
Оликом: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта ((монтажный комплект, блок электростанций и т. Д.)
3Можно мне собственную коробку?
Да, стандартная упаковочная коробка не имеет китайских букв или логотипа.
Это хорошо, чтобы настроить свою собственную версию, как поставить свой логотип, имя модели или лозунги на нем.
4Какие у вас условия оплаты?
В большинстве случаев мы делаем перевод T/T и полная сумма должна быть собрана до отправки.
Для образцовых заказов мы получаем оплату PayPal за более короткое время обработки.
Иногда оплата через Alipay или WeChat - это нормально, это зависит от случая.
