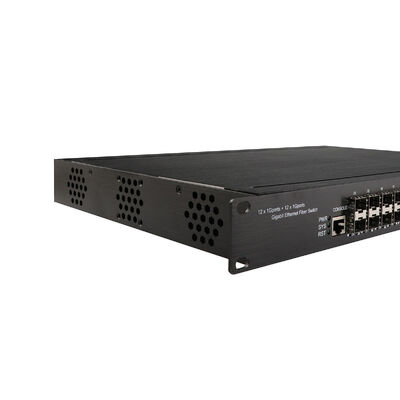

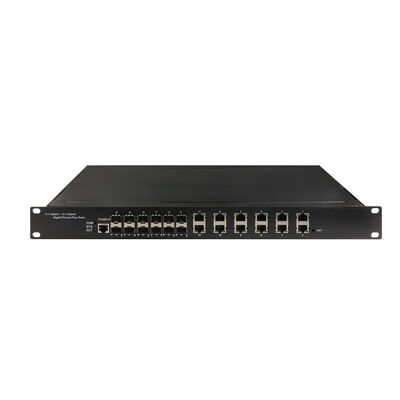

24 Управляемый портами гигабитный коммутатор Ethernet
Что это такое?
Olycom IM-FS121200GW - это полностью управляемый промышленный коммутатор Ethernet, разработанный для крупномасштабных промышленных сетей, богатых волокнами, которые требуют высокой пропускной способности, передачи на большие расстояния,и централизованное управление сетью.
Разработанный как переключатель ядра или слоя агрегации, он сочетает в себе высокоплотность волоконного соединения с гибким доступом к меди, что делает его идеальным для промышленных систем, транспортных систем,и сетей критической инфраструктуры.
с 12 × 1000/2500Mbps SFP-волоконными портами, поддерживающими расстояния передачи до 100 км, и 12 × 10/100/1000Mbps RJ45-портами с автоматическим MDI/MDIX,IM-FS121200GW позволяет бесшовную интеграцию волокна меди при обеспечении до 2.5 Гбит/с на волоконную подключение.
Неблокирующая коммутационная ткань 56 Гбит / с, таблица MAC-адресов 8K и поддержка 4096 VLAN обеспечивают стабильную производительность даже в плотной промышленной среде с высоким трафиком.
Конструированный для суровых условий, переключатель работает надежно от -40 ° C до 75 ° C, имеет металлический корпус с рейтингом IP30 и поддерживает вход двойной мощности AC 220V.3af/at PoE (всего до 500 Вт) позволяет напрямую питать полевые устройства, такие как IP-камерыСоответствие FCC, CE, NEMA-TS2 и EN 50121-4 гарантирует пригодность для критически важных, круглосуточных промышленных приложений.
Технические данные
|
Наименование продукта
|
10/100/1000Mbps Промышленный волоконный коммутатор (12F+12TP)
|
|
Модель No.
|
IM-FS121200GW
|
|
Порт
|
12 x 100/1000/2500Mpbs SFP портов
12 x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
|
Стандартный
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
Идентификатор VLAND
|
4096
|
|
Джамбо рама
|
9.6KB
|
|
Размер таблицы адресов MAC
|
8K
|
|
Функции переключения
|
Режим передачи: хранение и пересылка
Пропускная способность системы: 48 Гбит/с (без пробок)
|
|
Сетевые медиа
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
Порт SFP, расстояние передачи: 20 км, 40 км, 60 км, 80 км, 100 км
|
|
Светодиоды
|
Электроэнергия, сеть, волокно
|
|
Электрическое питание
|

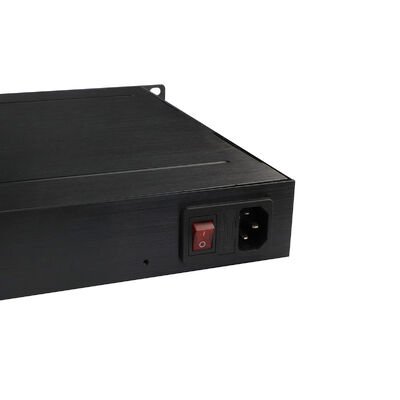

Входное напряжение: AC220V
Неполярный источник питания: поддержка
|
|
Экология
|
Рабочая температура: -40°75°C
Рабочая влажность: 5%-95%, неконденсирующая
|
|
Промышленные стандарты
|
EMI: FCC Часть 15 Подчасть B Класс A, EN 55022 Класс A, EN61000-6-4 - Выбросы для промышленной среды
EMS: EN61000-6-2-Имунитет для промышленной среды, EN 61000-4-2 (ESD) Уровень 3, EN 61000-4-3 (RS) Уровень 3, EN 61000-4-4 (EFT) Уровень 3, EN 61000-4-5 (Подъем) Уровень 3, EN 61000-4-6 (CS) Уровень 3,EN 61000-4-8
Управление движением: NEMA-TS2, Вибрация: IEC 60068-2-6
Свободное падение: IEC 60068-2-32, удар: IEC 60068-2-27
Железнодорожное движение: EN 50121-4
|
|
Механическая информация
|
Класс безопасности: IP30
Размеры: 483х294,6х44,5мм
|
|
Гарантия
|
Замена в течение 1 года; ремонт в течение 3 лет
|
Что она предлагает
1Высокая плотность волокон и гибкий доступ
Комбинация из 12 высокоскоростных портов SFP (1G/2.5G) и 12 портов Gigabit RJ45 обеспечивает идеальный баланс между подключениями волоконного канала на большие расстояния и доступом к локальным устройствам.
Поддержка модулей волоконного излучения от 20 до 100 км позволяет широкомасштабное промышленное развертывание, топологию кольца и взаимосвязь между зданиями без дополнительного оборудования.
2. Редундентность сетей промышленного класса
Для обеспечения бесперебойной работы IM-FS121200GW поддерживает защиту Ethernet Ring Protection ITU-T G.8032, ERPS и STP/RSTP/MSTP.
Эти механизмы обеспечивают восстановление неисправностей менее 50 мс, эффективно предотвращая петли сети и минимизируя время простоя в крупных промышленных магистральных сетях.
3. Усовершенствованный VLAN & Multicast Control
Всеобъемлющие возможности VLAN, включая VLAN IEEE 802.1Q, VLAN на основе MAC/IP/протокола, VLAN-перевод и MVR, обеспечивающие точную сегментацию трафика и безопасную работу с несколькими сервисами.
Встроенный IGMP/MLD Snooping (v1/v2/v3) и мультикаст фильтрация оптимизируют использование полосы пропускания, что делает переключатель идеальным для видеонаблюдения, промышленного мониторинга и распределения данных в режиме реального времени.
4Интеллектуальное управление движением и эффективность
С классификацией трафика на основе QoS, приоритетизацией CoS, ограничением скорости двунаправления и подавлением штормов, критический контроль трафика всегда имеет приоритет.
Поддержка джамбо-фрейм до 9,6 КБ повышает эффективность для больших потоков данных, в то время как IEEE 802.3az Energy Efficient Ethernet снижает расход энергии при низком использовании сети.
5Безопасность класса Enterprise.
Многоуровневые функции безопасности включают аутентификацию IEEE 802.1X, RADIUS / TACACS + и контроль доступа на основе ACL для защиты края сети.
Дополнительные меры защиты, такие как IP Source Guard, ARP Inspection, DHCP Snooping/Relay (опция 82), и HTTPS/SSH v2 шифрование защищают от подделок, несанкционированного доступа и вредоносного трафика.
6Полный комплекс инструментов управления и обслуживания
Switcher поддерживает множество методов управления: Web GUI, CLI в стиле Cisco®, SNMP v1/v2c/v3 и Telnet, что позволяет легко интегрироваться в существующие платформы NMS.
Такие функции, как избыточность прошивки с обновлением TFTP/HTTP, RMON, зеркальное отображение портов, регистрация событий, DNS, NTP/SNTP,и встроенная диагностика кабеля значительно сокращают время устранения неполадок и затраты на техническое обслуживание.
7Построен для промышленной среды.
Сертифицированный для устойчивости к помехам EMI/EMS, вибрациям, ударам и электрическим током, IM-FS121200GW соответствует строгим промышленным стандартам.
Его прочный корпус и широкая влагостойкость (10% ~ 90% неконденсирующая) обеспечивают долгосрочную стабильность на заводах, подстанциях, придорожных шкафах и наружных помещениях.
8. IPv6 готов
Полная поддержка IPv6, включая управление, QoS, ACL, SNMPv6 и ICMPv6, обеспечивает будущее сети для миграции IPv6, расширения IIoT и проектов умной инфраструктуры.
Место его применения
1Промышленные магистральные и агрегационные сети
Идеально подходит для работы в качестве ключевого или агрегационного переключателя на крупных производственных предприятиях, в промышленных парках и в горнодобывающих предприятиях.в то время как управляемые функции упрощают сегментацию сети и мониторинг.
2Транспорт и железнодорожные системы
Этот переключатель полностью соответствует стандарту EN 50121-4 и хорошо подходит для железнодорожных коммуникационных сетей, систем управления движением и придорожных шкафов.Охраняющий кольцо на основе волокон обеспечивает непрерывную работу сигнализации, системы видеонаблюдения и информационные системы для пассажиров.
3Энергетика, электроэнергия и коммунальная инфраструктура
Обычно используется в подстанциях, ветровых электростанциях и сетях умных сетей, где необходима широкая терпимость к температуре и стабильный вход мощности.QoS обеспечивает приоритетное предоставление данных по защите и контролю.
Промышленный центр обработки данных и парковое соединение
Благодаря высокоскоростным волоконным подключениям 2.5G и возможностям коммутации 56 Гбит/с, IM-FS121200GW поддерживает высокоскоростную взаимосвязь между промышленными центрами обработки данных, контрольными залами и базовыми сетями.Агрегация ссылок улучшает пропускную способность и избыточность.
4. Жестокие и отдаленные промышленные объекты
Подходит для нефтехимических заводов, металлургических предприятий и удаленных установок, где часто встречаются пыль, электрический шум и экстремальные температуры.Дистанционное управление и диагностика кабелей упрощают обслуживание в труднодоступных местах.
5. IIoT и интеллектуальная инфраструктура на основе IPv6
Отличная основа для развертывания IIoT, смарт-фабрики и смарт-городов, позволяющая бесперебойную интеграцию датчиков, контроллеров и облачных платформ управления через сети с поддержкой IPv6.
WEB Информация
-
Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet защитного кольца ((EPR)
-
Поддержка IEEE802.1q VLAN, VLAN-порта, Mac VLAN, IP подсети VLAN,
-
Протокол VLAN, конверт VLAN, MVR
-
Доклад агента ИГМП, подслушивание МЛД.
-
Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Поддержка диагностики кабеля и может найти точку отказа
-
Поддержка управления IEEE802.3az EEE (Энергоэффективный Ethernet), оптимизация потребления энергии
-
Поддержка динамической агрегации ссылок IEEE802.3ad LACP, агрегации статических ссылок
-
Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
-
Поддержка RMON, MIB II, зеркального изображения, журнала событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Поддержка Qos, классификация транспорта Qos, Cos, контроль пропускной способности
-
(направление входа/выхода), борьба с штормами, дифференцированные услуги
-
Поддержка IPV6 Telnet сервер /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
-
Поддержка Cisco®, таких как CLI, веб-управление, SNMP v1/v2c/v3, Telnet
-
Поддержка обновления программного обеспечения через TFTP и HTTP, избыточность прошивки предотвращает неудачу обновления
-
Поддержка DHCP-клиента/релейного/прослеживания/прослеживания опции 82/релейного опции 82
Аксессуары
|
Промышленный оптический модуль
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
