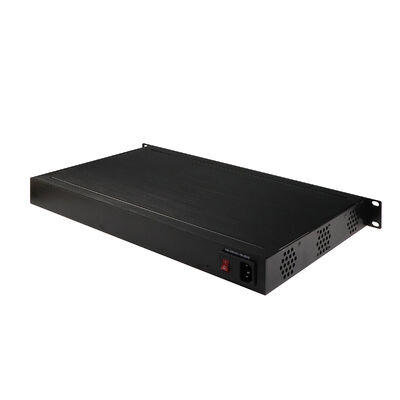

24 Port Managed PoE Switch 2.5G Fiber Uplinks 1U Rack AC220V Мощный чип Vitesse CE

Обзор промышленного управляемого коммутатора

IM-FP042424GW разработан для промышленных сетей, где данные и питание должны передаваться вместе, надежно и непрерывно, на больших физических территориях.

Он функционирует не только как управляемый коммутатор уровня 2, но и как централизованный узел распределения питания для промышленных периферийных устройств на базе PoE.

В средах, где развертывание отдельных линий электропитания является дорогостоящим или непрактичным, коммутатор объединяет сетевое подключение и подачу питания к устройствам в один инфраструктурный уровень.

Двадцать четыре порта Gigabit Ethernet обеспечивают плотный доступ для периферийного оборудования, а встроенная функция PoE подает рабочее питание непосредственно через Ethernet-кабель.

Оптические восходящие каналы расширяют охват сети за пределы ограничений медных кабелей, обеспечивая дальние соединения между диспетчерскими, шкафами и полевыми установками.

Несколько интерфейсов реализованы как COMBO-порты, позволяя динамически выбирать оптоволоконную или медную среду передачи в зависимости от условий полевой кабельной системы, а не фиксированной конструкции порта.

Коммутатор предназначен для непрерывной работы в местах, подверженных воздействию тепла, холода, вибрации и электрических помех.

Промышленный корпус, широкий диапазон рабочих температур и резервное питание от постоянного тока обеспечивают стабильность работы даже в нестабильных полевых условиях.

Внутренняя высокая коммутационная способность и большие таблицы пересылки позволяют устройству масштабироваться с ростом числа питаемых конечных точек.

Расширенное управление уровнем 2, защита от отказов, управление трафиком и механизмы безопасности работают вместе для поддержки промышленных PoE-сетей, работающих в режиме «всегда включено».

Соответствие мировым промышленным стандартам и стандартам железных дорог делает IM-FP042424GW подходящим для регулируемых и критически важных с точки зрения безопасности развертываний.

Длительная поддержка обслуживания, включая замену и расширенное покрытие ремонта, подтверждает его роль как долгосрочного компонента инфраструктуры.

Технические данные 24-портового Ethernet-коммутатора

Ключевые особенности управляемого коммутатора L2

1. Сетевая архитектура, ориентированная на PoE

Коммутатор соответствует стандарту IEEE 802.3af PoE, обеспечивая одновременную передачу питания и данных по Ethernet.

Каждый порт PoE поддерживает до 15,4 Вт, а общий бюджет мощности системы составляет 340 Вт.

Все 24 порта доступа RJ45 способны подавать питание на подключенные устройства.

PoE устраняет необходимость в локальных адаптерах питания, розетках или дополнительной кабельной проводке на уровне устройства.

Типичные питаемые конечные точки включают IP-камеры, точки доступа Wi-Fi, VoIP-терминалы и промышленные датчики.

2. Плотность портов и адаптивность к среде передачи

Устройство интегрирует 24 медных порта Gigabit Ethernet с автосогласованием для крупномасштабного периферийного подключения.

Четыре оптоволоконных интерфейса Gigabit SFP поддерживают модули как одномодового, так и многомодового типа.

Расстояния оптической передачи могут достигать от 20 км до 100 км, в зависимости от выбранного трансивера.

Специальные интерфейсы работают как COMBO-порты, позволяя выбирать оптоволокно или медь на общих каналах.

Эта конструкция позволяет принимать решения о развертывании исходя из условий на месте, а не из фиксированных аппаратных ограничений.

3. Вход питания и промышленный дизайн аппаратного обеспечения

Коммутатор использует двухполярные входы питания постоянного тока 48 В, повышая устойчивость к колебаниям напряжения.

Двойные входы повышают доступность системы в местах, где стабильность питания не может быть гарантирована.

Металлический корпус со степенью защиты IP30 обеспечивает механическую защиту и базовую защиту от пыли.

Форм-фактор (483 × 275 × 44,5 мм) поддерживает стандартные промышленные шкафы с монтажом в стойку.

Соответствие стандартам EMI и EMS обеспечивает надежную работу в условиях сильных электрических помех.

4. Производительность коммутации и масштабируемость

Неблокирующая коммутационная матрица 48 Гбит/с обеспечивает пересылку на полной скорости линии по всем портам.

Таблица MAC-адресов на 8K позволяет коммутатору управлять большим количеством подключенных устройств.

Поддержка до 4096 идентификаторов VLAN позволяет осуществлять сложную сегментацию трафика в многосервисных сетях.

Внутренняя архитектура разработана для поддержания производительности даже при полной загрузке портов PoE.

5. Отказоустойчивость сети и защита топологии

Кольцевая избыточность поддерживается через Ethernet Protection Ring ITU-T G.8032.

Дополнительная совместимость с ERPS, STP, RSTP и MSTP позволяет интегрировать в смешанные топологии.

Время восстановления сети ≤50 мс минимизирует сбои при отказе канала или узла.

Механизмы обнаружения и подавления петель защищают сеть от штормов широковещания.

Эти функции особенно важны при плотном развертывании PoE с большим количеством периферийных узлов.

6. Управление трафиком и поведение при пересылке

Коммутатор использует режим пересылки «хранение и пересылка», обеспечивая целостность пакетов.

Поддержка jumbo-кадров до 9,6 КБ повышает эффективность при передаче больших объемов данных.

Механизмы QoS классифицируют трафик и назначают приоритеты в зависимости от требований к услугам.

Управление пропускной способностью работает как на вход, так и на выход.

Контроль штормов ограничивает чрезмерный широковещательный, многоадресный и неизвестный одноадресный трафик.

IEEE 802.3az Energy Efficient Ethernet снижает энергопотребление в периоды низкой нагрузки.

7. Безопасность и управление доступом

Доступ к сети может быть аутентифицирован с использованием IEEE 802.1X, на основе порта или MAC-адреса.

Централизованная аутентификация поддерживается через RADIUS и TACACS+.

ACL обеспечивают детальный контроль над разрешенными потоками трафика.

Функции безопасности, такие как IP Source Guard и ARP Inspection, предотвращают атаки спуфинга.

Доступ к управлению защищен с помощью шифрования HTTPS, SSL и SSH v2.

DHCP Snooping и Relay с опцией 82 обеспечивают безопасное распределение IP-адресов в средах с интенсивным использованием PoE.

8. Агрегация и расширение восходящих каналов

Коммутатор поддерживает статическую агрегацию каналов и IEEE 802.3ad LACP.

Несколько физических каналов могут быть объединены в один логический интерфейс.

Агрегация увеличивает как пропускную способность, так и отказоустойчивость для восходящих соединений.

Это особенно полезно при подключении к промышленным магистралям или коммутаторам центра управления.

9. Управление, диагностика и контроль времени

Конфигурация доступна через Web GUI, CLI в стиле Cisco, SNMP v1/v2c/v3 и Telnet.

Обновление прошивки может быть выполнено через TFTP или HTTP, с защитой от дублирования образов.

Возможности мониторинга включают RMON, MIB II и подробное системное журналирование.

Зеркалирование портов поддерживает анализ трафика и устранение неполадок.

Встроенная диагностика кабелей выявляет обрывы или короткие замыкания в Ethernet-каналах.

Синхронизация времени поддерживается через NTP и SNTP.

10. IPv6 и устойчивость к условиям окружающей среды

Коммутатор полностью поддерживает функции управления и контроля IPv6.

Поддерживаемые службы включают IPv6 Telnet, ICMPv6, SNMPv6, QoS и ACL.

Экологические испытания включают вибрацию, удар и свободное падение в соответствии со стандартами IEC 60068.

Диапазон рабочей влажности составляет от 5% до 95% (без конденсации).

Конструкция подходит для горнодобывающей, нефтехимической, железнодорожной и других суровых сред.

Поддержка диагностики кабелей и возможность определения точки неисправности

Поддержка управления IEEE802.3az EEE (Energy Efficient Ethernet), оптимизация энергопотребления

Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)

Поддержка QoS, классификация трафика QoS, CoS, управление пропускной способностью (вход/выход), подавление штормов, дифференцированные услуги

Поддержка IEEE802.1q VLAN, портовый VLAN, VLAN на основе MAC, VLAN подсети IP, протокольный VLAN, преобразование VLAN, MVR

Поддержка динамической агрегации каналов IEEE802.3ad LACP, статическая агрегация каналов

Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP

Поддержка отчетов IGMP-агента, MLD snooping

Безопасность: на основе порта и MAC IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2

Поддержка CLI в стиле Cisco®, веб-управления, SNMP v1/v2c/v3, Telnet

Поддержка обновления программного обеспечения через TFTP и HTTP, резервирование прошивки предотвращает сбой обновления

Поддержка DHCP клиент/Relay/Snooping/Snooping option 82/Relay option 82

Поддержка RMON, MIB II, зеркалирование, журнал событий, DNS, NTP/SNTP, IEEE802.1ab LLDP

Поддержка IPv6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

Применение CCTV PoE-коммутатора

1. Периферийные сети с интегрированным питанием

Используется там, где устройствам требуется как подключение, так и централизованная подача питания.

PoE упрощает развертывание распределенных камер, точек доступа и датчиков.

Идеально подходит для сред с ограниченным доступом к электрической инфраструктуре.

2. Промышленные сети с преобладанием видео

Поддерживает большое количество IP-камер и видеоустройств.

Оптимизация многоадресной рассылки повышает эффективность видеопотоков.

QoS обеспечивает стабильность видео при высокой нагрузке на сеть.

3. Кольцевые полевые установки

Часто встречается в железнодорожных коридорах, на дорогах и в промышленных зонах.

Кольцевая защита минимизирует время простоя, вызванное отказом кабеля или узла.

Оптоволоконные восходящие каналы соединяют большие расстояния между шкафами.

4. Удаленные и необслуживаемые объекты

Хорошо подходит для подстанций, нефтяных месторождений и водоочистных сооружений.

Вход постоянного тока и PoE снижают зависимость от местной электросети.

Удаленное управление снижает частоту обслуживания.

5. Смешанные ИТ/ОТ промышленные среды

Поддерживает разделение трафика управления, мониторинга и офисного трафика с использованием VLAN.

Механизмы безопасности защищают операционные сети от несанкционированного доступа.

Масштабируется с увеличением числа IIoT-устройств.

6. Промышленные развертывания с поддержкой IPv6

Разработан для сред, переходящих на архитектуры на базе IPv6.

Поддерживает промышленные IoT-платформы нового поколения и интеллектуальную инфраструктуру.
