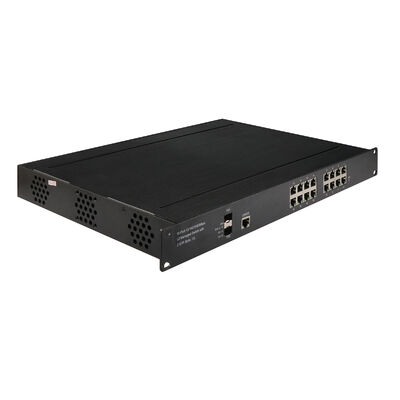

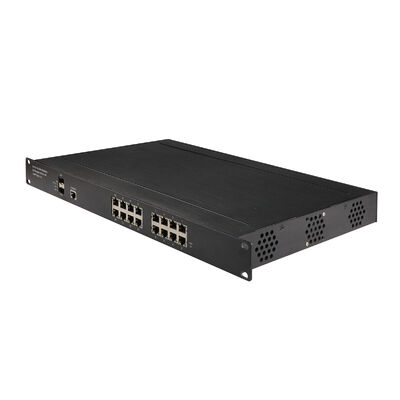

16-портовый управляемый PoE-коммутатор 1G 2.5G, монтируемый в стойку, с SFP-аплинками, безвентиляторный, питание от сети переменного тока

Основные характеристики

1. Конфигурация портов высокой плотности

Оснащен 2 портами SFP 1000 Мбит/с и 16 портами Ethernet RJ45 10/100/1000 Мбит/с, коммутатор поддерживает гибкое расширение сети. Медные порты совместимы с кабелями CAT3/CAT4/CAT5 (10BASE-T) и CAT5e или выше (100/1000BASE-TX) до 100 метров, что обеспечивает легкую интеграцию с устаревшими и современными устройствами.

2. Аппаратный дизайн промышленного класса

Прочный металлический корпус (483 × 275 × 44,5 мм) соответствует стандартам защиты IP30 и поддерживает неполярный вход переменного тока 220 В, упрощая развертывание питания в промышленных шкафах. Соответствие стандартам EMI и EMS обеспечивает стабильную работу при сильных электромагнитных помехах.

3. Быстрое резервирование сети и защита от петель

Поддерживает протоколы Ethernet Protection Ring (EPR) ITU-T G.8032, ERPS и классические протоколы связующего дерева, включая STP, RSTP и MSTP. Эти механизмы обеспечивают восстановление после сбоев менее чем за 50 мс, предотвращают сетевые петли и поддерживают непрерывность связи в кольцевых и ячеистых топологиях.

4. Расширенное управление VLAN и многоадресной рассылкой

Предлагает широкие возможности VLAN, включая IEEE 802.1Q VLAN, VLAN на основе портов, VLAN на основе MAC-адресов, VLAN на основе IP-подсети, VLAN на основе протоколов, трансляцию VLAN и регистрацию многоадресной рассылки VLAN (MVR).

Оптимизация многоадресной рассылки улучшена за счет отслеживания IGMP/MLD (v1/v2/v3), фильтрации и прокси-отчетов, что снижает ненужный трафик и экономит пропускную способность для видео- и потоков в реальном времени.

5. Детальное управление трафиком и QoS

Использует коммутацию с промежуточным хранением и пересылкой с поддержкой больших кадров до 9,6 КБ. Встроенные функции QoS включают классификацию трафика, планирование приоритетов (CoS), ограничение скорости входящего/исходящего трафика, формирование портов и управление штормами для широковещательного, многоадресного и неизвестного одноадресного трафика, обеспечивая детерминированную производительность для чувствительных к задержкам промышленных приложений.

Поддерживает IEEE 802.3az Energy Efficient Ethernet для оптимизации энергопотребления в периоды низкой загрузки.

6. Многоуровневая сетевая безопасность

Обеспечивает строгий контроль доступа с помощью аутентификации IEEE 802.1X, безопасности на основе MAC-адресов, RADIUS и TACACS+ и гибких политик ACL. Дополнительные механизмы защиты, такие как IP Source Guard, Dynamic ARP Inspection и зашифрованное управление через HTTPS, SSL и SSH v2, помогают защититься от спуфинга, несанкционированного доступа и киберугроз.

Включает DHCP Snooping и DHCP Relay с опцией 82 для безопасного управления IP-адресами.

7. Гибкая агрегация каналов

Поддерживает как статическую агрегацию, так и IEEE 802.3ad LACP, позволяя объединять несколько физических каналов для увеличения пропускной способности и резервирования каналов, что идеально подходит для магистральных соединений и соединений уровня агрегации.

8. Комплексное управление и мониторинг

Поддерживает несколько методов управления, включая CLI (в стиле Cisco), Web GUI, SNMP v1/v2c/v3 и Telnet. Функции включают обновление прошивки TFTP/HTTP с защитой двойного образа, RMON, MIB II, зеркалирование портов, журналы событий, DNS и синхронизацию времени NTP/SNTP.

Встроенная диагностика кабелей помогает быстро выявлять и находить неисправности проводки, сокращая время устранения неполадок на месте.

9. Полная готовность к IPv6

Нативная поддержка управления IPv6 и таких сервисов, как IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL через IPv6, IPv6 ACL, IPv6 QoS, TFTPv6 и NTPv6, обеспечивающая совместимость с сетевыми архитектурами следующего поколения.

10. Проверенная промышленная надежность

Сертифицирован для устойчивости к вибрации, ударам и свободному падению в соответствии со стандартами IEC 60068. Надежно работает при влажности 5%–95% без конденсации, что делает его пригодным для непрерывной работы в экстремальных промышленных условиях.

Технические данные

Обзор

Olycom IM-FP021616GW - это управляемый коммутатор Ethernet Layer 2 промышленного класса, предназначенный для обеспечения стабильного, высокопроизводительного и безопасного сетевого подключения в сложных промышленных условиях.
Он сочетает в себе возможности оптоволоконной магистрали с доступом высокой плотности по меди, что делает его подходящим для агрегации промышленных устройств в больших масштабах и передачи на большие расстояния.

Коммутатор предоставляет 2 гигабитных оптоволоконных интерфейса SFP, поддерживающих как одномодовые, так и многомодовые модули, обеспечивая дальность передачи от коротких соединений до 100 км, наряду с 16 портами Ethernet RJ45 10/100/1000 Мбит/с с автоматическим согласованием для гибкого подключения полевых устройств. Эта гибридная конструкция обеспечивает бесшовную интеграцию оптоволокна и меди в промышленных сетях.

Разработанный для суровых условий, IM-FP021616GW надежно работает в расширенном диапазоне температур от -40°C до +85°C, имеет прочный металлический корпус со степенью защиты IP30 и поддерживает неполярный вход питания переменного тока 220 В, обеспечивая устойчивость к электрическим шумам, вибрации и пыли, обычно встречающимся на промышленных объектах.

Благодаря коммутационной способности 36 Гбит/с без блокировок, таблице MAC-адресов на 8K и поддержке до 4096 VLAN, коммутатор обеспечивает стабильную производительность даже в сетях высокой плотности с несколькими сегментами.
Расширенные функции управления, резервирования, управления трафиком и безопасности обеспечивают бесперебойную работу 24/7 для критически важных приложений.

Продукт соответствует стандартам FCC, CE, NEMA-TS2 и EN 50121-4 (железнодорожные приложения) и поддерживается политикой замены на 1 год и услугой ремонта на 3 года, что делает его надежным выбором для долгосрочного промышленного развертывания.

Приложения

1. Системы промышленной автоматизации и управления

Поддерживает ПЛК, HMI, датчики и контроллеры в производственных линиях и системах автоматизации. Изоляция VLAN и QoS обеспечивают надежную доставку трафика управления в реальном времени, отделяя данные управления и мониторинга.

2. Транспортные и железнодорожные сети

Предназначен для железнодорожных и дорожных систем связи, соответствующих EN 50121-4. Протоколы кольцевого резервирования обеспечивают быстрое восстановление и бесперебойное подключение для систем сигнализации, мониторинга и информации для пассажиров.

3. Энергетика, энергетика и коммунальная инфраструктура

Идеально подходит для подстанций, объектов возобновляемой энергии и сетей мониторинга электросетей. Высокая доступность кольцевой защиты и широкий диапазон рабочих температур поддерживают наружные и необслуживаемые установки.

4. Суровые промышленные среды

Подходит для горнодобывающих, металлургических, нефтехимических заводов и предприятий тяжелой промышленности. Устойчив к пыли, вибрации, электрическим помехам и экстремальным температурам, а удаленное управление упрощает техническое обслуживание.

5. Видеонаблюдение и удаленный мониторинг

Оптимизирован для сетей IP-камер и систем безопасности. Управление многоадресной рассылкой и QoS приоритизируют видео трафик, а VLAN изолируют данные наблюдения от рабочих сетей.

6. Промышленные парки и корпоративные кампусы

Обеспечивает надежную агрегацию и распределение сети для промышленных парков, логистических центров и крупных кампусов, поддерживая высокую плотность устройств, сегментацию трафика и агрегацию магистральных каналов.

7. Железнодорожный транспорт и общественный транспорт

Обеспечивает стабильную связь для бортового оборудования, путевых датчиков и систем управления станциями. Быстрое восстановление после сбоев повышает безопасность и непрерывность работы.

8. Проекты миграции IPv6

Идеальная платформа для организаций, переходящих на IPv6, предлагающая полную пересылку данных IPv6 и возможности управления без ущерба для производительности или безопасности.
