8-портовый управляемый коммутатор Layer 2 2.5G Fiber Switch
Спецификация
|
Название продукта
|
Управляемый промышленный оптоволоконный коммутатор 10/100/1000 Мбит/с (2F+6TP)
|
|
Модель №
|
IM-FS260GW
|
|
Порты
|
2*100/1000/2500 Мбит/с портов SFP
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
6*10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
|
Протокол
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 22 Гбит/с (без перегрузок)
Размер DRAM: 128M
Размер Flash: 16M
Размер буфера пакетов: 4 МБ
VLAN ID: 4096
Размер таблицы MAC-адресов: 8K
Jumbo Frame: 9,6 КБ
|
|
Сетевые носители
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
|
Светодиоды
|
Питание, сеть, оптоволокно
PWR: Питание
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M (выключен при 100 Мбит/с)
Оптоволокно: FX1/FX2
|
|
Источник питания
|

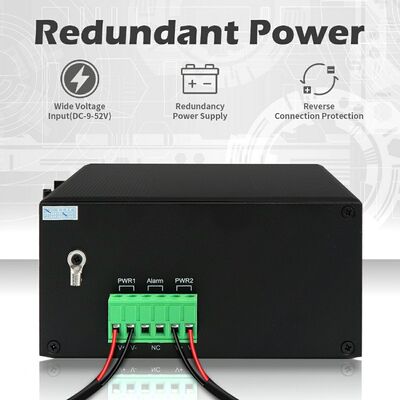

Резервный вход DC12V~DC52V, обычно DC12V/DC24V/DC48V
Обратное подключение: поддержка
|
|
Потребляемая мощность
|
Полная загрузка ≤5 Вт
|
|
Окружающая среда
|
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6 кВ
Перенапряжение: IEC61000-4-5, дифференциальное ±2 кВ, общее ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень IP40
Размеры: 158*115*60 мм

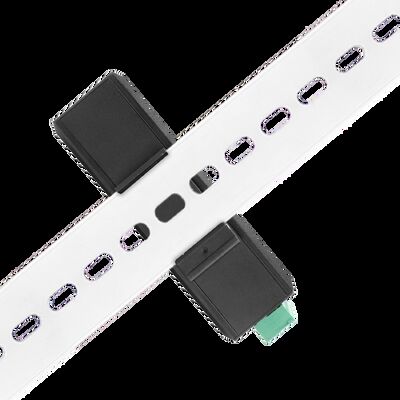

Способ монтажа: Din-рейка/Настенный монтаж
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Основные характеристики
1. Универсальная конфигурация портов: 2 оптоволоконных порта SFP 2,5 Гбит/с (совместимость SM/MM, передача 500 м–120 км) + 6 портов 10/100/1000M UTP RJ45 (автоматическое определение MDI/MDIX), обеспечивающих бесшовное подключение оптоволоконных и медных сетей для промышленных терминалов.
2. Расширенная поддержка кольца и протокола Spanning Tree: Соответствует протоколам ITU-T G.8032 Ethernet Protection Ring (EPR) и IEEE 802.1d STP/802.1w RSTP/802.1s MSTP, обеспечивая быстрое восстановление сети (идеально подходит для кольцевых топологий) и предотвращение петель в критически важных приложениях.
3. Высокоэффективная обработка данных: Применяет режим передачи store-and-forward с задержкой пересылки <10 мкс, пропускной способностью системы 22 Гбит/с без блокировок, скоростью пересылки 19,344 млн пакетов в секунду, таблицей MAC-адресов 8K, идентификаторами VLAN 4096 и буфером пакетов 4 МБ — поддерживает jumbo-кадры до 9,6 КБ для плавной передачи больших объемов данных.
4. Надежные аппаратные характеристики: Оснащен 128M DRAM и 16M Flash-памяти, что расширяет возможности обработки и хранения данных для стабильной работы сети.
5. Надежная адаптивность к окружающей среде: Гофрированный металлический корпус с защитой от пыли IP40, защита от перенапряжения 6 кВ (IEC 61000-4-5: дифференциальная ±2 кВ, общая ±6 кВ) и устойчивость к ESD (±15 кВ воздух, ±6 кВ контакт) и EFT (±6 кВ). Работает при рабочей температуре -40°C～75°C и температуре хранения -40°C～85°C, при влажности 10%～95% без конденсации — подходит для суровых наружных и промышленных условий.
6. Комплексное управление сетью: Поддерживает Web GUI, CLI, подобный Cisco®, SNMP v1/v2c/v3 и Telnet для интуитивно понятной настройки. Особенности включают диагностику кабеля (определение точки неисправности), IEEE 802.3az Energy Efficient Ethernet (EEE) для оптимизации энергопотребления и расширенные функции, включая VLAN (802.1q), динамическую/статическую агрегацию каналов (LACP), QoS и подавление штормов.
7. Надежные механизмы безопасности: Интегрирует аутентификацию IEEE 802.1X, RADIUS, ACL, TACACS+ и шифрование HTTPS/SSL/SSH v2 для защиты доступа к сети и передачи данных. Поддерживает обновление программного обеспечения через TFTP/HTTP с резервированием прошивки, DHCP client/Relay/Snooping, RMON, MIB II и совместимость с IPv6 для обеспечения готовности к будущему.
8. Гибкая установка и соответствие требованиям: Поддерживает монтаж на Din-рейку или на стену, компактные размеры 15811560 мм (вес нетто 0,75 кг) для легкой интеграции в небольшие шкафы управления. Соответствует сертификатам CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) и FCC (47 CFR Part 15 Subpart B Class B), соответствуя строгим промышленным стандартам.
9. Подключение на большие расстояния: Оптоволоконные порты поддерживают расстояния передачи до 120 км (одномодовое волокно), в то время как порты RJ45 работают с кабелями CAT3/CAT4/CAT5 (10BASE-T) и CAT5+ (100/1000BASE-TX) на расстоянии до 100 м — идеально подходит для развертывания на крупных промышленных объектах.
Обзор
Olycom IM-FS260GW — это высокопроизводительный 8-портовый управляемый промышленный Ethernet-коммутатор L2+ Ring, предназначенный для стабильного и надежного сетевого подключения в суровых промышленных условиях.
Он оснащен 2 оптоволоконными портами SFP 100/1000/2500 Мбит/с (поддерживающими как одномодовое, так и многомодовое волокно с расстояниями передачи от 500 м до 120 км) и 6 портами UTP RJ45 с автоматическим определением скорости 10/100/1000 Мбит/с (полностью совместимыми с MDI/MDIX), что обеспечивает гибкую интеграцию оптоволокна и меди для различных промышленных устройств.
Разработанный для работы в экстремальных условиях, коммутатор работает в диапазоне температур от -40°C до 75°C, имеет класс защиты IP40 и оснащен защитой от перенапряжения Ethernet 6 кВ — соответствует требованиям EMC промышленного класса и соответствует стандартам FCC и CE. Благодаря пропускной способности системы без блокировок 22 Гбит/с и поддержке передовых протоколов кольцевой сети, он обеспечивает эффективную передачу данных и быстрое восстановление после сбоев, что делает его надежным выбором для критически важной промышленной инфраструктуры и крупномасштабных сетевых развертываний.
Он также предлагает 3-летнюю гарантию и пожизненную техническую поддержку для долгосрочного спокойствия.
Применение
1. Промышленные сети, ориентированные на автоматизацию
Развернут в качестве магистрали связи в автоматизированных производственных средах, обеспечивая бесперебойное взаимодействие между блоками управления, датчиками и промышленным оборудованием. Обеспечивает постоянную доступность данных для оперативного управления, диагностики и контроля производства.
2. Системы транспорта и общественной инфраструктуры
Применяется в системах дорожного движения и железнодорожной связи, где непрерывность сети имеет решающее значение. Кольцевые архитектуры с механизмами быстрого восстановления помогают поддерживать доступность системы для сигнализации и работы железных дорог даже в условиях сбоев в работе каналов или узлов.
3. Частные сети связи с оптоволокном
Размещен в инфраструктурах оптической связи и частных сетях корпоративного уровня для поддержки высокоскоростной передачи данных. Интерфейсы Fiber SFP обеспечивают надежное подключение на большие расстояния между географически удаленными объектами и сетевыми узлами.
4. Удаленные промышленные активы и надзорные сети
Поддерживает подключение удаленных и беспилотных промышленных установок, таких как электростанции, шахты и объекты производства энергии. Разработан для надежной работы в сложных условиях, обеспечивая централизованный мониторинг и удаленную настройку.
5. Наружное наблюдение и сети доступа
Установлен в наружных шкафах для обеспечения безопасности и мониторинга, обеспечивая стабильный сетевой доступ для IP-камер, беспроводных устройств и систем мониторинга на границе сети. Промышленная защита обеспечивает непрерывную работу при скачках напряжения и экстремальных погодных условиях.
6. Промышленное подключение в масштабах предприятия
Служит основой сети для промышленных кампусов, логистических операций и промышленных парков, поддерживая сегментированные сетевые архитектуры и приоритетную обработку трафика для обслуживания различных бизнес- и операционных служб.
Поддержка IEEE802.3az EEE (Energy Efficient Ethernet) Management, оптимизация энергопотребления
Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Поддержка QoS, классификация трафика QoS, CoS, управление полосой пропускания (направление ввода/вывода), подавление штормов, дифференцированные сервисы
Поддержка IEEE802.1q VLAN, VLAN port, based Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
Поддержка динамической агрегации каналов IEEE802.3ad LACP, статической агрегации каналов
Поддержка IGMP/MLD snooping V1/V2/V3, IGMP filtrating/ modulating, IGMP searching
Поддержка IGMP agent report, MLD snooping
Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Поддержка CLI, подобного Cisco®, Web-управление, SNMP v1/v2c/v3, Telnet
Поддержка обновления программного обеспечения через TFTP и HTTP, резервирование прошивки предотвращает сбой обновления
FAQ
1, На каком чипе основано?
Olycom: Vitesse
2, Могу ли я настроить его?
Olycom: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммная колодка питания и т. д.)
3, Могу ли я подключить его к устройствам 10/100M?
Olycom: Да
Для портов LAN они поддерживают автоматическое определение скорости 10/100/1000M
Для оптоволоконных портов настройте скорость 100 Мбит/с через Web GUI или CLI
4, Делаете ли вы SKD/CKD?
A: Да
Как завод, мы много раз имели с этим дело.
