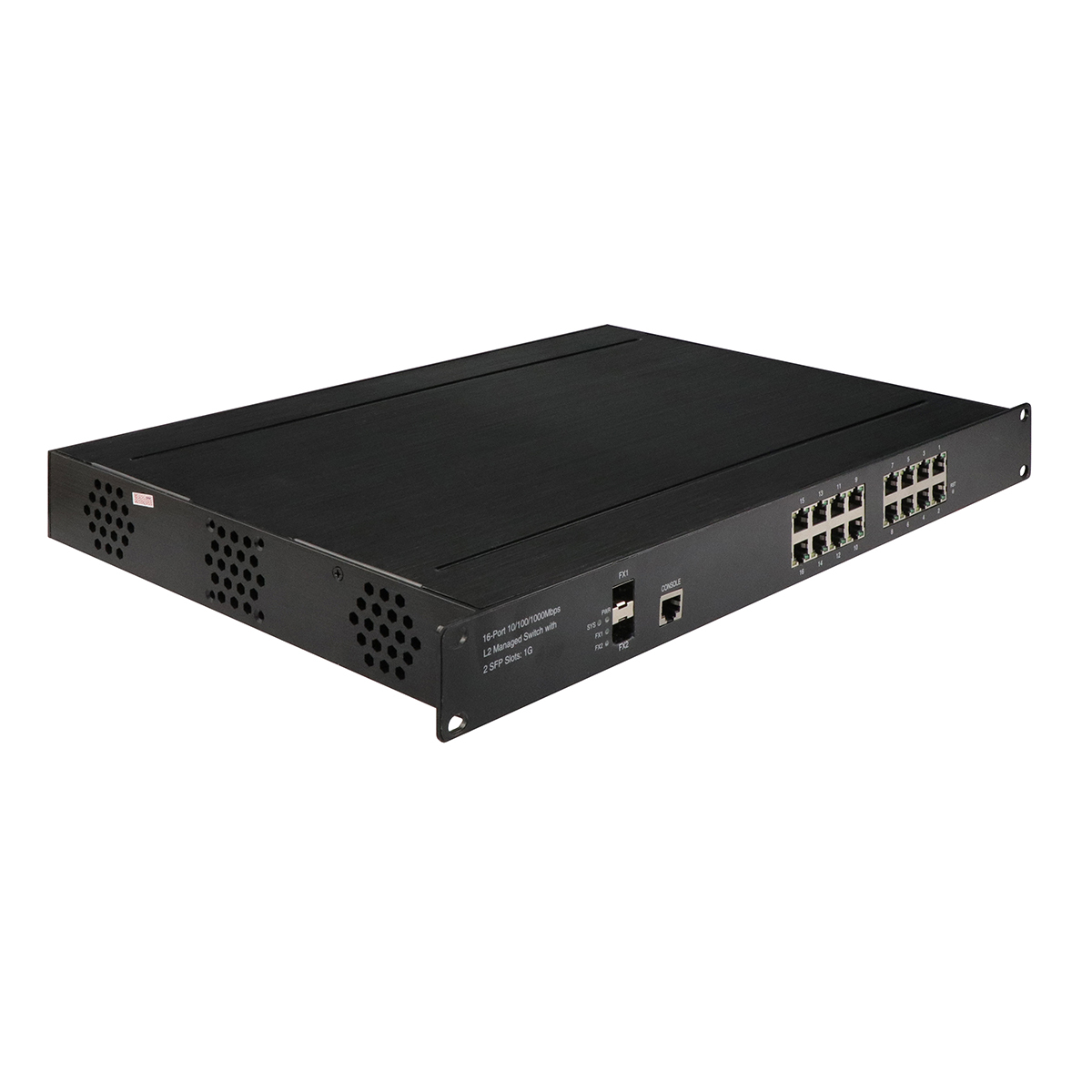

16-портовый промышленный управляемый Ethernet-коммутатор Gigabit L2+ с возможностью управления, входное напряжение 220 В

2.5G L2+ Управляемый 16-портовый промышленный оптоволоконный коммутатор

Технические данные

Позиционирование продукта

IM-FS021600GW позиционируется как промышленный коммутатор агрегации Ethernet, предназначенный для сред, где сосуществуют большое количество устройств, длинные кабельные трассы и суровые условия эксплуатации. Он разработан для непрерывной работы в сетях инфраструктурного уровня, требующих предсказуемой производительности, строгой изоляции и долгосрочной стабильности, а не кратковременных всплесков пропускной способности, характерных для потребительских устройств.

1. Сетевая архитектура и емкость

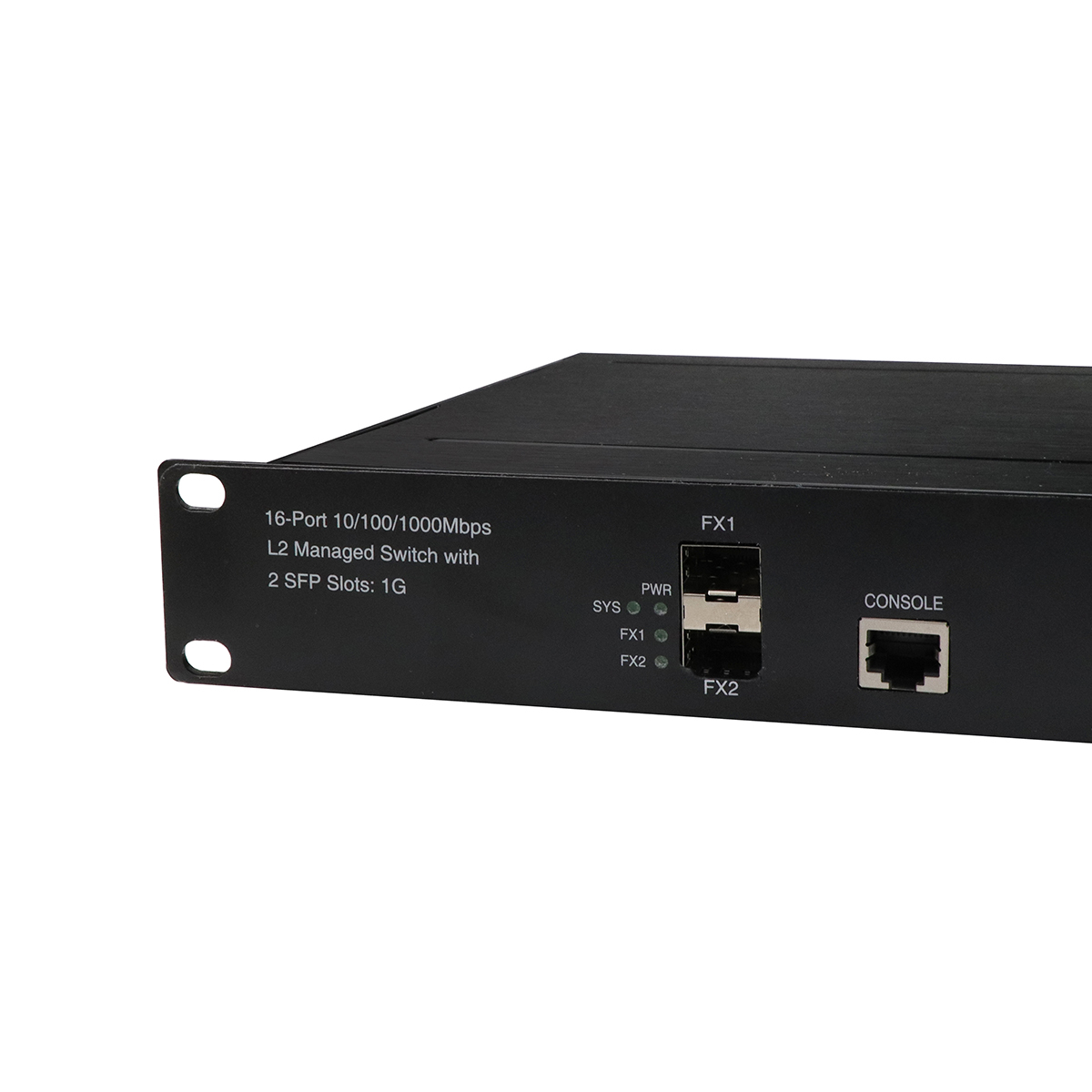

Устройство обеспечивает конструкцию с двумя оптоволоконными каналами восходящей связи в сочетании с высокой плотностью медного доступа, что позволяет ему выступать в качестве узла локальной агрегации или промышленного коммутатора доступа в распределенных сетях управления. Два оптических интерфейса поддерживают передачу на большие расстояния как по одномодовому, так и по многомодовому волокну, обеспечивая взаимодействие между диспетчерскими, подстанциями, цехами или удаленными площадками. Шестнадцать портов Gigabit Ethernet обеспечивают плотное подключение полевых устройств без необходимости использования внешнего расширительного оборудования.

Неблокирующая коммутационная матрица с высокой пропускной способностью обеспечивает одновременную обработку потоков трафика без перегрузок. Большие таблицы адресов и VLAN позволяют сети масштабироваться по мере роста систем, поддерживая сегментированные архитектуры в нескольких отделах, функциях или зонах безопасности.

2. Резервирование, стабильность и управление трафиком

Разработанный для непрерывной работы в промышленных условиях, коммутатор интегрирует несколько механизмов для поддержания непрерывности сети. Протоколы кольцевой защиты и протоколы связующего дерева обеспечивают быструю сходимость топологии и автоматическое восстановление после сбоев каналов или узлов, предотвращая единичные сбои в критических сетях.

Обработка трафика оптимизирована за счет обработки методом хранения и пересылки и поддержки больших кадров, обеспечивая эффективную передачу больших промышленных пакетов данных. Механизмы качества обслуживания позволяют приоритизировать трафик, чувствительный к задержкам, например, управляющие сигналы или потоки мониторинга, в то время как управление полосой пропускания и подавление штормов предотвращают влияние аномального трафика на общую стабильность системы.

3. Сегментация и оптимизация многоадресной рассылки

Платформа поддерживает широкий спектр моделей развертывания VLAN, позволяя логически разделять сети на основе портов, MAC-адресов, IP-подсетей или протоколов приложений. Преобразование VLAN позволяет различным сетевым доменам взаимодействовать без перенастройки.

Для сред с интенсивной многоадресной рассылкой коммутатор включает расширенные функции управления многоадресной рассылкой. Механизмы отслеживания и фильтрации IGMP и MLD гарантируют, что трафик многоадресной рассылки доставляется только туда, где это необходимо, уменьшая ненужное потребление полосы пропускания в таких приложениях, как видеонаблюдение и мониторинг в реальном времени.

4. Безопасность и контроль доступа

Безопасность обеспечивается несколькими уровнями, начиная с уровня порта и распространяясь через аутентификацию, авторизацию и зашифрованный доступ к управлению. Коммутатор поддерживает стандартизированные структуры аутентификации и политики контроля доступа для ограничения несанкционированных устройств и пользователей.

Дополнительные механизмы защиты помогают смягчить распространенные сетевые угрозы, такие как спуфинг и несанкционированное использование адресов. Безопасные протоколы управления обеспечивают защиту данных конфигурации и управляющего трафика во время удаленного доступа и обслуживания.

5. Управление и обслуживание

Устройством можно управлять с помощью нескольких интерфейсов в соответствии с различными операционными предпочтениями, включая доступ из командной строки, веб-конфигурацию и централизованные платформы управления сетью. Удаленное обслуживание программного обеспечения поддерживается с помощью безопасных механизмов обновления, предназначенных для предотвращения перебоев в обслуживании из-за неудачных обновлений.

Встроенные диагностические инструменты помогают в локализации неисправностей, сокращая время устранения неполадок в крупных установках. Поддержка синхронизации времени, ведения журналов и стандартов мониторинга обеспечивает бесшовную интеграцию в существующие рабочие процессы.

6. Экологический и механический дизайн

Коммутатор предназначен для развертывания в физически сложных условиях. Металлический корпус с промышленной защитой от пыли в сочетании с широким диапазоном рабочих и температур хранения обеспечивает надежную работу в местах, подверженных воздействию тепла, холода и переносимых по воздуху загрязнений.

Соответствие широкому набору промышленных, электромагнитных и транспортных стандартов гарантирует, что устройство может быть развернуто в специализированных средах, таких как железнодорожные системы, наружные шкафы и энергетические объекты. Устойчивость к вибрации, ударам и электрическим помехам еще больше повышает эксплуатационную долговечность.

7. Питание и установка

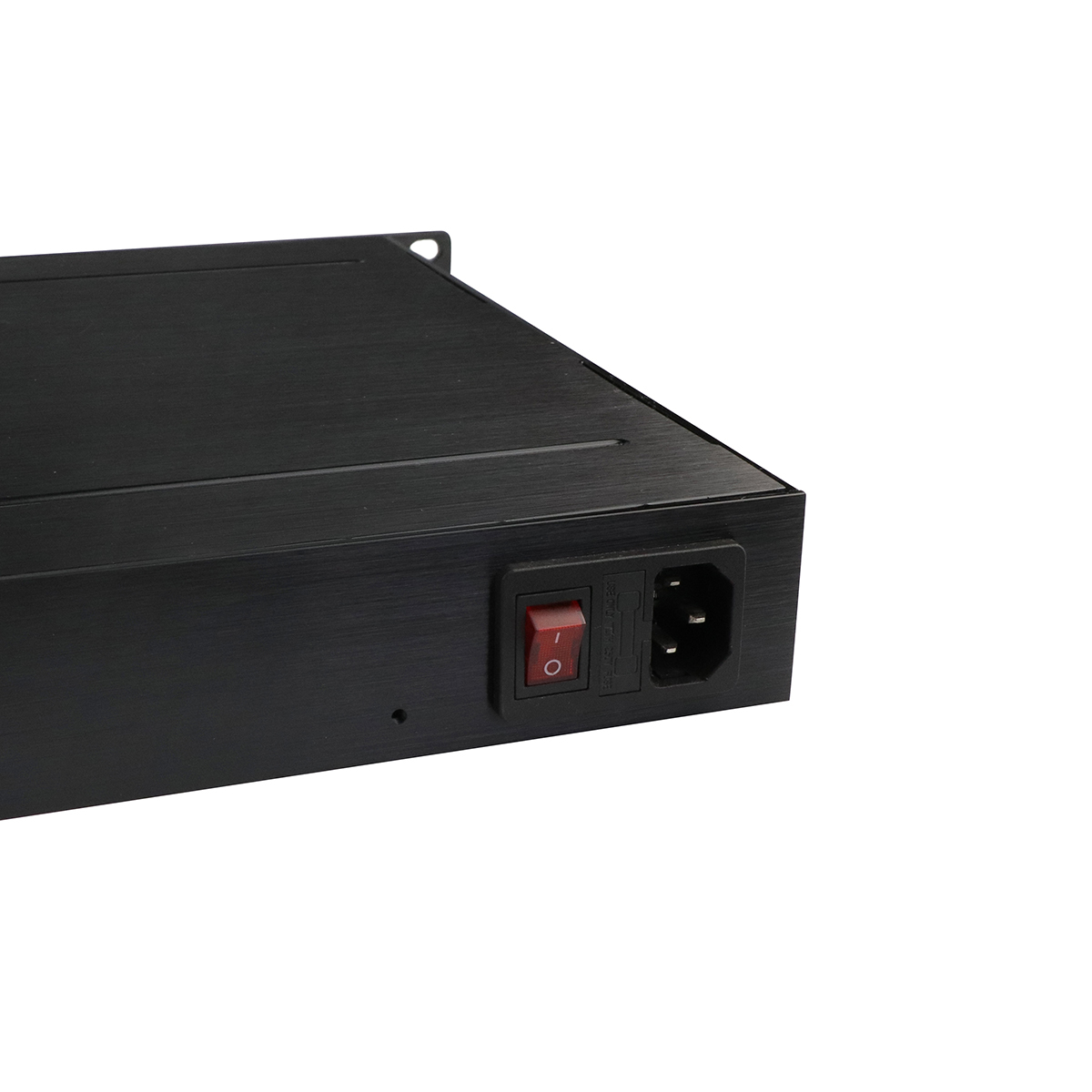

Разработанный для развертывания на уровне инфраструктуры, коммутатор поддерживает вход питания переменного тока с допуском к неполярному подключению, упрощая установку в промышленных электрических системах. Форм-фактор шасси подходит для установки в стойку в диспетчерских, подстанциях и шкафах промышленного оборудования.

Примеры использования развертывания

1. Управление и автоматизация производством
Служит в качестве уровня доступа и агрегации для сетей автоматизации, соединяя контроллеры, датчики, HMI и системы мониторинга, одновременно изолируя трафик с помощью VLAN и механизмов QoS.

2. Железнодорожные и транспортные системы
Применяется в придорожных, вокзальных и придорожных сетях, где соответствие железнодорожным стандартам и быстрое восстановление после сбоев необходимы для поддержания сигнальных и информационных услуг.

3. Энергетические и коммунальные сети
Используется на подстанциях, объектах возобновляемой энергии и в системах мониторинга электросети, поддерживая резервные сетевые проекты и широкую экологическую устойчивость для наружного и подземного развертывания.

4. Тяжелая промышленность и ресурсные объекты
Развертывается на горнодобывающих, металлургических и нефтехимических предприятиях, где распространены пыль, вибрация и электрический шум, в то время как удаленная диагностика снижает усилия по техническому обслуживанию.

5. Промышленный кампус и межсоединение магистрали
Выступает в качестве оптоволоконного коммутатора агрегации, соединяющего центры обработки данных, промышленные парки и объекты управления, поддерживая высокообъемный обмен данными и масштабируемое расширение.

6. Безопасность и удаленный мониторинг
Поддерживает крупномасштабные системы камер и мониторинга посредством эффективной обработки многоадресной рассылки и приоритизации трафика, поддерживая разделение между сетями наблюдения и эксплуатационными сетями.

7. Инфраструктура общественного транспорта
Интегрирован в железнодорожные и транзитные системы связи для обеспечения надежного подключения бортового, придорожного и станционного оборудования.

Функции программного обеспечения

1. Поддержка диагностики кабеля и возможность определения точки неисправности
2. Поддержка IEEE802.3az EEE (Energy Efficient Ethernet) Management, оптимизация энергопотребления
3. Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
4. Поддержка QoS, классификация трафика QoS, CoS, управление полосой пропускания (направление ввода/вывода), подавление штормов, дифференцированные услуги
5. Поддержка IEEE802.1q VLAN, порт VLAN, на основе Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
6. Поддержка динамической агрегации каналов IEEE802.3ad LACP, статической агрегации каналов
7. Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
8. Поддержка отчета агента IGMP, MLD snooping
9. Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
10. Поддержка Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
11. Поддержка обновления программного обеспечения через TFTP и HTTP, резервирование прошивки предотвращает сбой обновления
12. Поддержка DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
13. Поддержка RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
14. Поддержка IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

FAQ

1, На каком чипе основано?

Olycom: Vitesse

2, Могу ли я настроить его?

Olycom: Да

Мы поддерживаем OEM-услуги, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммная колодка питания и т. д.)

3, Могу ли я подключить его к устройствам 10/100M?

Olycom: Да

Для портов LAN они поддерживают автоматическое определение скорости 10/100/1000M

Для оптоволоконных портов настройте скорость 100 Мбит/с через Web GUI или CLI

4, Могу ли я отключить функцию PoE для некоторых портов, когда это необходимо?

A: Да

Все управляемые коммутаторы PoE в этой серии поддерживают управление PoE

Просто установите статус PoE через Web GUI или CLI

5, Делаете ли вы SKD/CKD?

A: Да

Как завод, мы много раз имели дело с этим.
