Olycom Hardened Ring Managed 1G Ethernet Switch
Введение
Olycom IM-FP21000GW - это высокопроизводительный L2+ Ring Managed Industrial Ethernet Switch, разработанный для работы в суровых промышленных условиях и обеспечения надежного сетевого соединения.

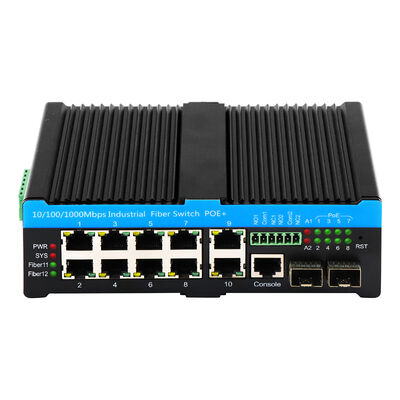

Оснащенный 2 портами SFP для восходящей линии связи 100/1000/2500 Мбит/с (поддерживает одномодовое/многомодовое волокно с расстоянием передачи от 500 м до 120 км) и 8 портами UTP RJ45 с автоматическим определением скорости 10/100/1000 Мбит/с (все поддерживают MDI/MDIX), он также имеет 1 консольный порт, 1 6-контактный клеммный блок питания и 2 порта аварийного выхода. Разработанный для работы в экстремальных температурах от -40℃ до +75℃, этот Ethernet-коммутатор имеет ребристое шасси для отвода тепла для эффективного управления температурой и имеет степень защиты IP40.
Соответствует протоколу ITU-T G.8032V1/V2 Rapid Ring и нескольким стандартам IEEE, обеспечивает неблокирующую системную пропускную способность 40 Гбит/с и поддерживает расширенное управление сетью.
Благодаря защите от перенапряжения 6 кВ и соответствию строгим промышленным стандартам ЭМС/ЭСР, он идеально подходит для критически важных инфраструктур и систем промышленной автоматизации, требующих стабильной, долгосрочной работы.
Спецификация
|
Порт
|
2*100/1000/2500 Мбит/с портов SFP
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
2*10*100/1000M UTP RJ45 Uplink (Поддержка автоматического определения MDI/MDIX)
8*UTP Downlinks
1*Консольный порт
1*6-контактный клеммный блок питания
2*Аварийный выход
|
|
Протокол
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Системная пропускная способность: 30 Гбит/с (без заторов)
Размер DRAM: 128M
Размер Flash: 16M
Размер буфера пакетов: 4 МБ
VLAN ID: 4096
Размер таблицы MAC-адресов: 8K
Jumbo Frame: 9.6KB
|
|
Сетевые носители
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
|
Светодиоды
|
Питание, Система, Сеть, Оптика, Авария
PWR: Питание, красный
SYS: Система, красный
Связь/Активность в сети: Зеленый светодиод
Скорость передачи данных по сети: Оранжевый светодиод (ВКЛ для 1G)
Оптическая связь: Зеленый
Светодиод аварии: Красный мигающий
|
|
Источник питания
|
Входное напряжение: DC12V~DC57V
Рабочая температура: от -40°C до +75°C
Обратное подключение: поддержка
|
|
Окружающая среда
|
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, Общий ±6 кВ
Перенапряжение: IEC61000-4-5, Дифференциальный ±2 кВ, Общий ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень защиты IP40
Размеры: 165*112*45.5 мм
Способ монтажа: Монтаж на DIN-рейку
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Основные характеристики
1. Универсальная конфигурация портов
2 порта SFP 2,5 Гбит/с (совместимы с SM/MM, передача 500 м–120 км) + 8 портов UTP RJ45 10/100/1000M (автоматическое определение MDI/MDIX), дополненные 1 консольным портом, 1 клеммным блоком питания и 2 аварийными выходами для гибкого развертывания сети
2. Расширенная поддержка кольцевой сети
Соответствует протоколу ITU-T G.8032V1/V2 Rapid Ring, а также протоколам STP/RSTP/MSTP spanning tree, обеспечивая быстрое восстановление сети и защиту от петель для критически важных конфигураций кольцевой сети
3. Высокоскоростная обработка данных
Режим передачи store-and-forward с задержкой пересылки <10 мкс, неблокирующей системной пропускной способностью 40 Гбит/с, скоростью пересылки 22,321 млн пакетов в секунду, таблицей MAC-адресов 8K, идентификаторами VLAN 4096 и буфером пакетов 4 МБ — поддержка jumbo-кадров до 9,6 КБ для плавной передачи больших данных4. Надежная адаптивность к окружающей среде
Ребристое металлическое шасси для эффективного отвода тепла, защита от пыли IP40 и защита от перенапряжения 6 кВ (IEC 61000-4-5: дифференциальная ±2 кВ, общая ±6 кВ). Выдерживает температуру хранения -40℃～85℃ и влажность без конденсации 10%～95%, устойчив к ЭСР (±15 кВ воздух, ±6 кВ контакт) и EFT (±6 кВ)
5. Комплексное управление сетью
Поддерживает Web GUI, CLI, подобный Cisco®, SNMP v1/v2c/v3 и Telnet для интуитивно понятной настройки. Особенности диагностики кабеля (определение точки неисправности), энергоэффективный Ethernet (IEEE 802.3az), VLAN (802.1q), агрегирование каналов (LACP/статическое), QoS и подавление штормов для оптимизации производительности сети
6. Интеллектуальная сигнализация и защита
2-сторонние порты аварийного выхода с сухим контактом (подключаемые к внешним звонкам/сиренам) с отображением состояния аварийной сигнализации в реальном времени — запускает оповещения о сбоях портов для удаленного мониторинга. Оснащен защитой от перегрева и поддержкой обратного подключения питания для повышения надежности
7. Компактная и гибкая установка

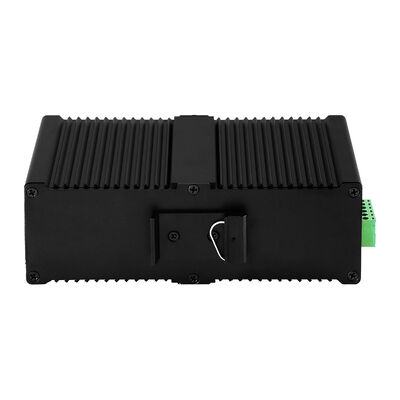

Гофрированный металлический корпус (16511245,5 мм) с конструкцией для монтажа на DIN-рейку, легкий (вес нетто 0,75 кг), идеально вписывается в тесные промышленные шкафы управления
8. Строгое соответствие промышленным стандартам
Соответствует сертификатам CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) и FCC (47 CFR Part 15 Subpart B Class B), соответствует стандартам серии IEC 61000 для ЭСР, EFT и перенапряжения — подходит для критически важных транспортных и транспортных приложений
Сценарии применения
1. Автоматизация производства и технологических процессов
Создан для поддержки непрерывной и надежной связи между системами автоматизации, включая ПЛК, промышленные контроллеры, датчики и приводы. Обеспечивает плавный поток данных по производственным линиям и в технологических средах, обеспечивая точное управление и стабильные производственные операции.
2. Интеллектуальные транспортные системы
Развернут в транспортной инфраструктуре, такой как транспортные шкафы, сети железнодорожной сигнализации и системы мониторинга. Его кольцевая сетевая конструкция позволяет данным проходить через узлы без перебоев, поддерживая доступность сети для критически важных операций дорожного движения и железных дорог.
3. Жесткие условия эксплуатации и критически важные развертывания
Разработан для использования в электрически шумных и сложных условиях, включая объекты распределения электроэнергии, установки нефтегазовой отрасли и охраняемые объекты на открытом воздухе. Поддерживает стабильную производительность, несмотря на экстремальные температуры и промышленные помехи.
4. Инфраструктура связи на основе оптоволокна
Функционирует как устройство доступа или агрегации оптоволокна в частных оптических сетях и магистральных линиях промышленной связи. Интерфейсы оптоволокна SFP обеспечивают увеличенное расстояние передачи, поддерживая при этом высокие требования к пропускной способности данных.
5. Распределенное управление и удаленный контроль
Поддерживает надежное подключение для географически распределенного оборудования в таких приложениях, как коммунальные услуги, добыча полезных ископаемых и производство энергии. Интегрированные механизмы сигнализации и мониторинга помогают операторам быстро выявлять неисправности и поддерживать стабильность системы.
6. Промышленные парки и корпоративные кампусы
Обеспечивает масштабируемую сетевую основу для промышленных кампусов, логистических центров и корпоративных зон, позволяя большому количеству устройств безопасно подключаться, поддерживая централизованное управление сетью и долгосрочное расширение.
Аксессуары
Промышленный оптический модуль
|
OSPL1G05D
|
|
1000BASE-SX
|
OSPL1G06D
|
|
1000BASE-SX(1310 нм)
|
OSPL1G20D
|
|
1000BASE-LX
|
OSPL1G40D
|
|
1000BASE-EX
|
OSBL1G20D-35
|
|
1000BASE-BX-U(TX 1310 RX1550)
|
OSBL1G20D-53
|
|
1000BASE-BX-D(TX 1550 RX1310)
|
Промышленный блок питания DIN
|
|
IM-DAC220/DC12V1.67A
|
|
AC220V to DC12V1.67A, -30℃～70℃
|
IM-DAC220/DC24V1A
|
|
AC220V to DC24V1A, -30℃～70℃
|
|
