Olycom L2/L2+ Управляемый PoE сетевой коммутатор
Обзор продукта
Olycom IM-FP166GW - это промышленная платформа коммутации Ethernet, разработанная для сред, где непрерывность работы сети и устойчивость к воздействиям окружающей среды одинаково важны. Построенный на базе кольцевой управляемой архитектуры L2+, он обеспечивает стабильную производительность связи для промышленных систем, работающих в суровых физических и электрических условиях.
Сочетая оптоволоконные и медные интерфейсы в компактном промышленном форм-факторе, коммутатор поддерживает как передачу на большие расстояния по магистрали, так и доступ к локальным устройствам. Многоскоростной оптоволоконный интерфейс SFP обеспечивает высокоскоростные оптические соединения на большие расстояния, а несколько гигабитных портов Ethernet обеспечивают прямое подключение к промышленным терминалам, контроллерам и периферийным устройствам.
Для обеспечения долгосрочной надежности устройство рассчитано на работу при экстремальных температурах и повышенную электрическую защиту. Его прочный корпус, соответствие промышленным стандартам ЭМС и усиленная защита от перенапряжений позволяют ему непрерывно работать на заводах, в наружных шкафах и на объектах инфраструктуры, где обычное сетевое оборудование не может.
Высокопроизводительная коммутация в сочетании с быстрыми механизмами защиты кольца позволяет IM-FP166GW поддерживать бесперебойный поток данных и быстро восстанавливаться после сбоев в работе каналов. При поддержке 3-летней гарантии и пожизненной технической поддержки он хорошо подходит для критически важных промышленных сетей и крупномасштабных развертываний.
Технические данные
|
Название продукта
|
Управляемый промышленный PoE-коммутатор с оптоволокном 10/100/1000 Мбит/с (1F+6TP)
|
|
Номер модели
|
IM-FP166GW
|
|
Порт
|
1*100/1000/2500 Мбит/с порты SFP
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
6*10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
|
Протокол
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 17 Гбит/с (без перегрузки трафика)
Размер DRAM: 128M
Размер Flash: 16M
Размер буфера пакетов: 4 МБ
VLAND ID: 4096
Размер таблицы MAC-адресов: 8K
Jumbo Frame: 9,6 КБ
|
|
Сетевые носители
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
|
Светодиоды
|
Питание, сеть, оптоволокно
PWR: Питание
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M (выключен, когда 100 Мбит/с)
Оптоволокно: FX1
|
|
Источник питания
|
Входное напряжение: 48 В (макс. 52 В)
Выходное напряжение PoE: 48 В
Выходная мощность одного PoE: 30 Вт (порт 1~6)
Максимальный бюджет: 180 Вт
Обратное подключение: поддержка
|
|
Разводка PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Окружающая среда
|
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6 кВ
Перенапряжение: IEC61000-4-5, дифференциальное ±2 кВ, общее ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень защиты IP40
Размеры: 158*115*60 мм
Способ монтажа: Монтаж на DIN-рейку/стену
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Основные характеристики
1. Функциональные возможности
Гибридная оптоволоконно-медная сеть
Коммутатор объединяет один программируемый интерфейс SFP (100M / 1G / 2.5G) с шестью портами Gigabit Ethernet с автоматическим согласованием, обеспечивая бесшовное соединение между оптоволоконными магистралями и промышленным оборудованием на основе меди без особых требований к кабелям.
2. Отказоустойчивость сети и защита от петель
Разработанное для кольцевых и резервированных топологий, устройство поддерживает кольцо защиты Ethernet ITU-T G.8032 наряду с протоколами STP / RSTP / MSTP. Эти механизмы обеспечивают быстрое восстановление топологии и предотвращают петли в сети в сложных промышленных установках.
3. Высокопроизводительная коммутация
Оптимизированная архитектура коммутации обеспечивает безотказную пересылку данных с задержкой на уровне микросекунд. Поддержка больших таблиц MAC, обширной сегментации VLAN, больших кадров и достаточной буферизации обеспечивает стабильную производительность при больших и пакетных нагрузках трафика.
4. Основа промышленного оборудования
Оснащенная достаточным объемом системной памяти и флэш-памяти, платформа поддерживает стабильную работу, поддерживая расширенные функции управления и безопасности даже в условиях непрерывной нагрузки на сеть.
5. Устойчивость к воздействиям окружающей среды и электрическая защита
Металлический корпус обеспечивает защиту IP40, а встроенная защита от перенапряжений, электростатического разряда и быстрых электрических переходных процессов защищает систему от распространенных промышленных электрических опасностей. Широкий диапазон рабочих температур и влажности делает коммутатор подходящим для развертывания на открытом воздухе и в промышленных шкафах.
6. Многорежимное управление сетью
Настройка и мониторинг могут выполняться через несколько интерфейсов, включая веб-управление, CLI, SNMP и Telnet. Инструменты диагностики, такие как обнаружение неисправностей кабеля и функции энергосбережения, помогают упростить обслуживание и снизить эксплуатационные расходы.
7. Расширенное управление трафиком и сегментация
Поддержка тегирования VLAN, агрегирования каналов, приоритизации QoS и подавления широковещательных рассылок обеспечивает точный контроль над поведением трафика, позволяя изолировать и приоритизировать критически важные сервисы в общих промышленных сетях.
8. Дизайн, ориентированный на безопасность
Коммутатор включает в себя многоуровневый контроль доступа и механизмы шифрования, включая 802.1X, RADIUS, ACL, TACACS+ и безопасные протоколы управления. Резервирование прошивки и широкая поддержка протоколов помогают обеспечить долгосрочную безопасность и гибкость обновления.

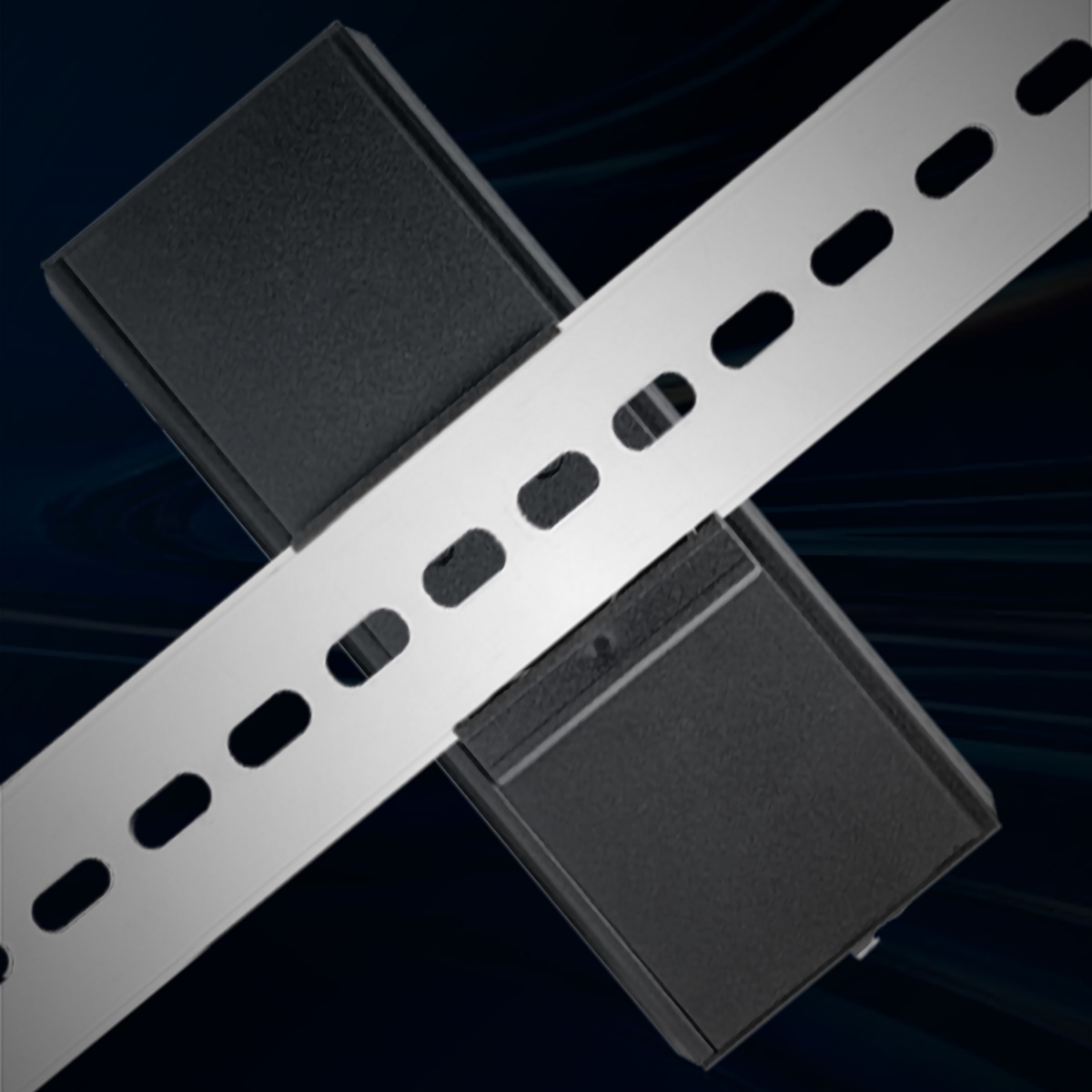

9. Гибкость установки и соответствие стандартам
Разработанный для монтажа на DIN-рейку или на стену, компактный корпус легко помещается в ограниченные по пространству шкафы управления. Устройство соответствует основным международным стандартам безопасности и ЭМС, обеспечивая надежную работу в глобальных промышленных развертываниях.
Поддержка связи на большие расстояния
Оптический интерфейс поддерживает расстояния передачи до 120 км по одномодовому волокну, а порты Ethernet поддерживают стандартные медные кабели для локальных подключений до 100 м, что позволяет разрабатывать масштабируемую сеть на крупных промышленных объектах.
Типичные сценарии развертывания
1. Автоматизированное производство и управление технологическими процессами
Выступает в качестве магистрали связи для ПЛК, датчиков и систем управления, поддерживая обмен данными в реальном времени, необходимый для управления производством и мониторинга оборудования.
2. Транспортные и транспортные системы
Используется в придорожных шкафах, железнодорожных сетях и системах управления дорожным движением, где кольцевое резервирование обеспечивает непрерывную работу сетей сигнализации и управления.
3. Оптические частные и промышленные широкополосные сети
Служит узлом доступа или агрегации оптоволокна для корпоративных и промышленных частных сетей, обеспечивая высокоскоростную связь между распределенными местоположениями.
4. Удаленные промышленные операции
Поддерживает сетевое подключение для географически разнесенных объектов, таких как станции очистки воды, шахты и энергетические установки, обеспечивая централизованный мониторинг и обслуживание.
5. Наружное наблюдение и сети безопасности
Обеспечивает стабильный сетевой доступ для IP-камер, точек беспроводного доступа и оборудования мониторинга, развернутого в наружных или периметровых средах безопасности.
6. Промышленные кампусы и логистические парки
Формирует уровень доступа крупномасштабных промышленных и корпоративных сетей, поддерживая сегментированные архитектуры, приоритизацию обслуживания и высокую плотность устройств.
Аксессуар
|
Промышленный оптический модуль
|
|
OSPL1E06D-85
|
100BASE-FX (850 нм)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 нм)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Промышленный блок питания DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V to DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V to DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V to DC48V10A, -40℃～70℃
|
