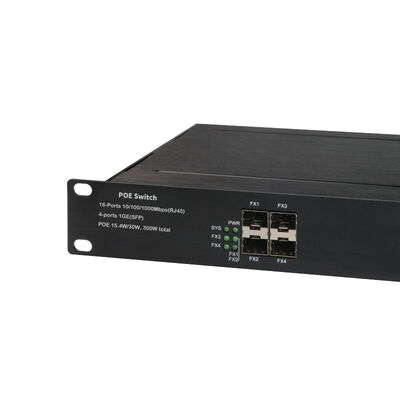

16-портный неуправляемый прочный коммутатор PoE Ethernet
1Что это?
IM-FP041616GE - это неуправляемый промышленный коммутатор PoE Ethernet, созданный для среды, где простота, долговечность и бесперебойная работа имеют большее значение, чем гибкость конфигурации.
Он предназначен для работы из коробки без установки программного обеспечения, без настройки сети, без управленческих расходов.
После включения он немедленно обеспечивает подключение данных и питание PoE для подключенных устройств.
Это делает его подходящим для промышленных площадок, где IT-опыт на месте ограничен или где длительное обслуживание должно быть сведено к минимуму.
Коммутатор действует как узел промышленной инфраструктуры с фиксированной функцией, а не как настраиваемый контроллер сети.
|
Наименование продукта
|
10/100/1000Mbps Промышленный POE Fiber Switch (4F+16TP)
|
|
Модель No.
|
IM-FP041616GE
|
|
Порт
|
4 x 1000Mpbs SFP порты
16x10/100/1000M UTP RJ45
|
|
Стандартный
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p,
IEEE802.1ab, IEEE802.3az
|
|
Идентификатор VLAND
|
4096
|
|
Джамбо рама
|
9.6KB
|
|
Размер таблицы адресов MAC
|
8K
|
|
По-стандартный
|
IEEE802.3af, в. ((всего 300 Вт)
|
|
Функции переключения
|
Режим передачи:хранилище и передатчик Ширина полосы передачи системы: 48 Гбит/с (без пробок)
|
|
Сетевые медиа
|
10BASE-T: CAT3, CAT4, CAT5 не защищенная скрученная пара ((≤100 м) 100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤100 м)
Порт SFP, расстояние передачи: 20 км, 40 км, 60 км, 80 км, 100 км
|
|
Светодиоды
|
Электроэнергия, сеть, волокно
|
|
Электрическое питание
|
Входное напряжение: 48-52В
Входное напряжение POE: DC48V
Неполярный вход питания: поддержка
|
|
Экология
|
Рабочая температура: -40°С 85°С
Рабочая влажность: 5%~95%, неконденсирующая
|
|
Промышленные стандарты
|
EMI:FCC Часть 15 Подчасть B Класс A, EN 55022 Класс A, EN61000-6-4- Выбросы для промышленной среды
EMS:EN61000-6-2-Имунитет для промышленной среды, EN 61000-4-2 (ESD) Уровень 3, EN 61000-4-3 (RS) Уровень 3, EN 61000-4-4 (EFT) Уровень 3, EN 61000-4-5
(Всплеск) Уровень 3, EN 61000-4-6 (CS) Уровень 3, EN 61000-4-8
Управление движением: NEMA-TS2, Вибрация: IEC 60068-2-6 Свободное падение: IEC 60068-2-32, Удар: IEC 60068-2-27
Железнодорожное движение: EN 50121-4
|
|
Механическая информация
|
Класс безопасности: IP30
Размеры: 483х275х44,5 мм
|
|
Гарантия
|
Замена в течение 1 года; 5 лет ремонта
|
2Что это связывает?
Шестнадцать портов Gigabit Ethernet RJ45 обеспечивают плотный доступ для промышленных краевых устройств.
Каждый медный порт автоматически регулирует скорость и настройки дуплекса.
Подключенные устройства получают как сетевую связь, так и электрическую энергию через один кабель Ethernet.
Четыре гигабитных SFP-волоконных порта расширяют сетевой охват далеко за пределами медных ограничений.
Расстояния передачи волоконного тока варьируются от коротких связей до 100 км в зависимости от используемого оптического модуля.
Эта комбинация поддерживает локальную агрегацию устройств с подключением на большие расстояния.
3Как передается власть?
Коммутатор интегрирует стандарты IEEE 802.3af и IEEE 802.3at PoE.
Каждый порт с возможностью PoE может обеспечивать мощность до 30 Вт.
Общий энергобюджет системы достигает 300 Вт, что позволяет одновременно подавать энергию на все 16 портов Ethernet.
Электричество PoE подается непосредственно по кабелям Ethernet категории 5.
На стороне устройства не требуются внешние адаптеры питания.
Это значительно снижает сложность установки и затраты на проводку.
Типичные устройства включают IP-камеры, беспроводные точки доступа, VoIP-телефоны и терминалы контроля доступа.
4Как оно ведет себя в сети?
Выключатель работает в режиме неконтролируемого.
Нет CLI, нет веб-интерфейса и нет файлов конфигурации.
Поведение пересылки сети является фиксированным и детерминированным.
Основное предотвращение петли поддерживается через STP и RSTP, что снижает риск нестабильности сети.
Основное слежение IGMP ограничивает ненужное многопространство в сетях видеонаблюдения.
Поддержка IEEE 802.1Q VLAN позволяет простое разделение трафика без усовершенствованной конфигурации политики.
Это обеспечивает существенную стабильность сети, сохраняя при этом простоту работы.
5Как он выживает в промышленной среде?
Устройство построено для непрерывной работы в суровых условиях.
Он работает надежно в широком диапазоне температур от -40°C до +85°C.
Толерантность влажности составляет от 5% до 95% (неконденсирующая).
Прочный металлический корпус с рейтингом IP30 защищает внутренние компоненты от пыли и механических ударов.
Размеры корпуса (483 × 275 × 44,5 мм) подходят для стандартных промышленных стеллажей.
6Как он справляется с электрическим напряжением?
Коммутатор использует неполярный вход питания DC 48 ̊52 В.
Неполярная конструкция упрощает проводку поля и уменьшает ошибки установки.
Внутренняя конструкция отвечает промышленным стандартам EMI и EMS, выдерживая:
Электростатический разряд
Всплеск и EFT события
Излучение и проводящие помехи
Это обеспечивает стабильную работу вблизи тяжелых машин, электрооборудования и железнодорожных систем.
7Что не делает (по замыслу)?
Он не требует сетевой конфигурации.
Он не раскрывает интерфейсы управления.
Он не зависит от обновлений программного обеспечения для ежедневной работы.
Он не зависит от централизованных контроллеров.
Это намеренное ограничение улучшает предсказуемость, надежность и долгосрочную стабильность.
8Где лучше всего?
8.1: Фиксированные кластеры устройств PoE
Идеально подходит для сайтов, где количество устройств и топология остаются стабильными с течением времени.
Общие примеры включают кластеры камер, точки контроля доступа и группы датчиков.
8.2: Промышленные устройства наблюдения
Подключает и подключает до 16 IP-камер на фабриках, шахтах и нефтехимических заводах.
Базовая мультикаст обработка улучшает эффективность видео без настройки сети.
8.3: Сети поддержки автоматизации
Используется в качестве вспомогательного переключателя для датчиков, интерфонов и небольших HMI.
Уменьшает сложность проводки на производственных линиях и в контрольных помещениях.
8.4: Транспорт и придорожные системы
Подходит для железнодорожных станций, придорожных шкафов и мест мониторинга движения.
Волоконные порты поддерживают дальние обратные связи.
Соответствие EN 50121-4 обеспечивает совместимость железнодорожной системы.
8.5: Энергетика и коммунальные услуги
Используется на подстанциях, ветровых электростанциях и дистанционных контрольных пунктах.
Широкая температурная толерантность поддерживает наружные и полуподземные установки.
8.6: Умные здания и промышленные парки
Действует как экономически эффективный переключатель распределения PoE.
Поддерживает системы освещения, контроль доступа и мониторинг окружающей среды.
Возможности VLAN отделяют офисный, безопасный и операционный трафик.
8.7: Удаленное развертывание IIoT
Используется в очистных сооружениях, нефтяных месторождениях и изолированных объектах.
PoE устраняет необходимость в местных источниках энергии.
Поведение подключения упрощает размещение в труднодоступных местах.
9Зачем эта модель существует?
Этот переключатель не предназначен для настройки.
Он должен работать непрерывно.
Он предпочитает физическую надежность логической сложности.
Для промышленных условий, где "установить это один раз и забыть" является настоящим требованием,
IM-FP041616GE идеально подходит.
10Общий вопрос
Вы поддерживаете OEM&ODM?
Да, это наша конкурентная выгода.
Подробное введение приведено в нижеприведенной ссылке.
https://www.industrialnetworkswitch.com/factory.html
Какие инкотермс вы поддерживаете?
Мы фабрика EXW, EXW срок является нашим фокусом.
Иногда мы делаем FOB / CIF для оптовых заказов, это зависит от случаев. Пожалуйста, свяжитесь с нами для получения дополнительной информации.
Вы посещаете какие-нибудь выставки?
Да, мы регулярно посещаем IFSEC UK, MIPS RUSSIA, Security ESSEN GERMANY и ISC West USA.
Иногда мы являемся экспонентами небольших выставок, таких как Mitec Malaysia, Secon Korea и Intersec Saudi Arabia.
Каждый раз мы делали много фотографий для показа и записи, пожалуйста, дайте нам знать, если вам нужно проверить.
Могу я посетить вашу фабрику?
Каждый год к нам приезжают важные клиенты, чтобы купить новые модели и улучшить наши деловые отношения.
Пожалуйста, дайте нам знать, если у вас есть план.
