Olycom 8 Port 2.5G Fiber L2 Управляемый коммутатор LAN
Ключевые особенности
1. Многофункциональная конфигурация порта: 4 x 2.5Gbps SFP-волоконные порты (совместимые с SM/MM, передача 500m/120Km) + 4 x 10/100/1000M UTP RJ45-порты (авточувствительные MDI/MDIX),обеспечение бесперебойной интеграции сетей волокна и меди для промышленных устройств.
2. Усовершенствованная поддержка кольца и дерева протяженности: совместима с протоколами ITU-T G.8032 Ethernet Protection Ring (EPR) и IEEE 802.1d STP/802.1w RSTP/802.1s MSTP,обеспечение быстрого восстановления сети (идеально подходит для конфигурации кольцевой сети) и предотвращение цикла для критических приложений.
3. Высокоэффективная обработка данных: Принимает режим передачи данных с задержкой передачи <10us, пропускной способностью системы без блокировки 28Gbps, скоростью передачи 20,83Mpps, таблицей адресов MAC 8K,4096 Идентификаторы VLAN, а 4Mb пакетной буфер поддерживает джамбо-кадр до 9,6KB для плавной передачи больших данных.
4. Прочная адаптация к окружающей среде: гофрированная металлическая оболочка с защитой от пыли IP40, защитой от перенапряжения 6KV (IEC 61000-4-5: дифференциальный ±2KV, общий ±6KV) и устойчивостью к ESD (±15KV воздух,±6KV контакт) и EFT (±6KV). Работает при рабочей температуре -40°C75°C и температуре хранения -40°C85°C, с 10%~95% неконденсирующей влажностью, приспособленной к суровым наружным и промышленным условиям.
5. Комплексное управление сетью: поддерживает веб-интерфейс GUI, CLI типа Cisco®, SNMP v1/v2c/v3 и Telnet для интуитивной конфигурации.3az Энергоэффективный Ethernet (EEE) для оптимизации мощности, и расширенные сетевые функции, включая VLAN (802.1q), агрегацию динамических/статических ссылок (LACP), QoS и подавление штормов.
6. Сильная безопасность и надежность: оснащены несколькими механизмами безопасности, аутентификацией IEEE 802.1X, RADIUS, ACL, TACACS+,и шифрование HTTPS/SSL/SSH v2 для защиты доступа к сети и передачи данных. Поддерживает обновление программного обеспечения через TFTP/HTTP с избыточным использованием прошивки, DHCP-клиентом/релейным устройством/прослеживанием, совместимостью RMON, MIB II и IPv6 для будущего.
7Гибкая установка и совместимость: поддерживает установку на динорельсе или на стене, с компактным размером 15811560 мм (чистая масса 0,75 кг) для легкой интеграции в узкие шкафы управления.Соответствует требованиям CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), и FCC (47 CFR Часть 15 Подчасть B Класс B), отвечающие строгим промышленным стандартам.
8Долгое расстояние соединения: волоконно-волоконные порты поддерживают расстояния передачи до 120 км (один режим),в то время как порты RJ45 работают с кабелями CAT3/CAT4/CAT5 (10BASE-T) и CAT5+ (100/1000BASE-TX) на протяжении до 100 м. Подходит для крупномасштабного развертывания на промышленных объектах..
Технические данные
|
Наименование продукта
|
10/100/1000Mbps Управляемый коммутатор промышленных волокон ((4F+4TP)
|
|
Модель No.
|
IM-FS440GW
|
|
Порт
|
4*100/1000/2500Mpbs SFP порты
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
4*10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
|
Протокол
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Смены функций
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 26 Гбит/с (без пробок)
Размер DRAM: 128M
Размер вспышки: 16M
Размер буфера пакетов: 4 Мб
Идентификатор ВЛАНД: 4096
Размер таблицы MAC-адресов: 8K
Джамбо Фрейм: 9.6KB
|
|
Сетевые СМИ
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
|
Светодиоды
|
Электроэнергия, сеть, волокно
PWR: мощность
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M ((выключено при 100Mb/s)
Волокно: FX1/FX2/FX3/FX4
|
|

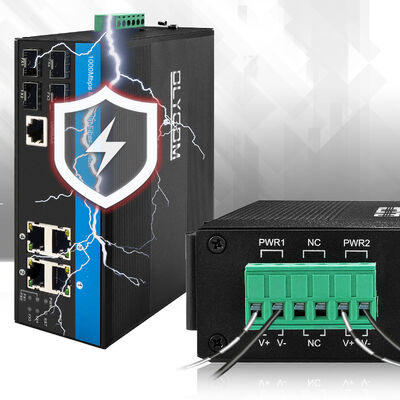

Силовое питание
|
Избыточный вход DC12V~DC52V, обычно DC12V/DC24V/DC48V
Обратное соединение: поддержка
|
|
Потребление энергии
|
Полная нагрузка≤5 Вт
|
|
Экология
|
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
|
Механическая информация
|
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 158*115*60 мм
Способ установки: установка на рельсах/стенях
Вес: 0,75 кг/0,9 кг ((Нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Обзор
Olycom IM-FS440GW представляет собой высокопроизводительный L2+ Ring Managed Industrial Ethernet Switch, предназначенный для стабильной и надежной сетевой связи в суровой промышленной среде.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX), он обеспечивает гибкую связь волокна-медь для различных промышленных устройств.
Проектированный, чтобы выдерживать экстремальные условия, переключатель работает в диапазоне температуры от -40°C до 75°C, имеет степень защиты IP40,и оснащен защитой от перенапряжений 6KV Ethernet, отвечающей требованиям EMC промышленного класса и соответствующей стандартам FCC и CE.
С неблокирующей шириной полосы 28 Гбит/с и поддержкой передовых протоколов кольцевой сети, он обеспечивает эффективную передачу данных и быстрое восстановление ошибок,что делает его идеальным выбором для критической промышленной инфраструктуры и развертывания сетей.
Применение
1Производство и системы управления
Разработанное для работы в ядре промышленных сетей управления, устройство соединяет автоматическое оборудование, такое как ПЛК, датчики и контроллеры,обеспечивает непрерывный обмен данными, необходимыми для контроля в реальном времени;, системной диагностики и видимости производства.
20 Дорожные, железнодорожные и транспортные сети
Обычно используется в транспортной инфраструктуре, включая кабинеты управления движением и железнодорожные системы связи.Сетевая сеть на основе кольца с механизмами быстрого восстановления обеспечивает доступность путей передачи данных даже при сбоях связи.
3Частные сети на основе волоконного канала и сети класса оператора
Интегрирован в оптические магистрали и частные широкополосные сети, где необходимо подключение волокна.Высокоскоростные интерфейсы SFP позволяют эффективно передавать большие объемы данных на большие расстояния между распределенными узлами сети.
4Распределенные активы и удаленные операции
Поддерживает промышленные объекты, расположенные в широких географических районах, таких как водоснабжение, горнодобывающие объекты и электроэнергетическая инфраструктура.Надежная связь в сочетании с возможностями удаленного управления упрощает надзор за системой и сокращает затраты на техническое обслуживание на месте.
5Наружные устройства наблюдения и безопасности
Используется в наружных помещениях для поддержки IP-камер, беспроводных точек доступа и датчиков безопасности.и экстремальных температур позволяет непрерывную работу в неконтролируемой среде.
6Масштабные сети промышленности и предприятий
Действует в качестве стабильного уровня доступа или агрегации для корпоративных кампусов, логистических узлов и промышленных парков.обеспечение эффективной работы различных служб в общей промышленной сети.
Частые вопросы
1Если можно, напишите на этикетке, как я хочу?
О: Да, пожалуйста, просто отправьте содержание и формат, мы распечатаем образец для вашего подтверждения.
Этикетка обычно прикрепляется к боковой панели.

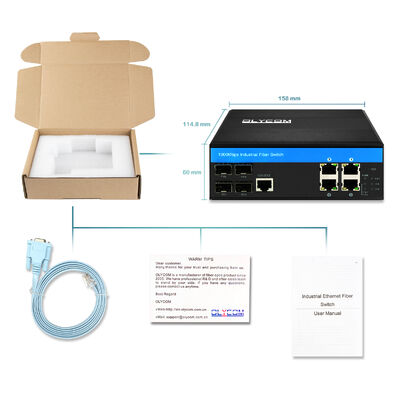

2Какой список упаковки?
Ответ: В коробке есть устройство, защитная пенка, руководство пользователя, гарантийная карта и кабель консоли.
Но модули SFP и источник питания НЕ включены, пожалуйста, покупайте у нас отдельно.
3Как я могу получить образцы для тестирования?
О: У нас много магазинов Amazon. Пожалуйста, поищите нашу марку Olycom или названия моделей, если вы знаете.
Вы также можете поговорить с нами о стандартной покупке.
4Ваши коммутаторы поддерживают протоколы кольца?
О: Да, наши коммутаторы поддерживают STP/RSTP/MSTP и ERPS для конфигурации кольца.
