Оликом 8 Порт Промышленный CCTV PoE Switch
1. Ключевые особенности

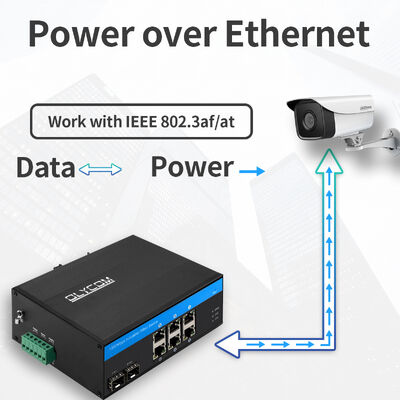

Гигабитный PoE для промышленных краевых устройств
Шесть автоидентифицирующих портов 10/100/1000Mbps RJ45 поддерживают IEEE 802.3af/at, обеспечивая до 30 Вт на порт с общим бюджетом PoE в 180 Вт, что позволяет напрямую подавать энергию для IP-камер, беспроводных AP,и промышленных терминалов с возможностью PoE.
Двойные гигабитные волоконные подключения
Два слота SFP 1000 Мбит/с поддерживают модули мультимода и одномода волокна, расширяя сетевую передачу от сотен метров до более чем 100 км.идеально подходит для распределенных и чувствительных к шуму промышленных условий.
Промышленная надежность и защита
Разработанный для суровых условий, переключатель поддерживает работу от -40 °C до +75 °C, имеет защиту от перенапряжений 6 кВ Ethernet и соответствует промышленным стандартам EMC, вибрации, ударов и железнодорожного движения.
Стабильная не блокирующая переключательная производительность
Архитектура переключения хранилища и передачи с полосой передачи системы 16 Гбит/с обеспечивает плавную, без перегрузок передачу видео, данных и управления трафиком.
Интеллектуальное обнаружение и безопасность PoE
Автоматически обнаруживает устройства, работающие на PoE, чтобы предотвратить повреждение оборудования, не работающего на PoE, обеспечивая безопасную и надежную подачу энергии.
Гибкие варианты питания и установки
Привод питания - 48В постоянного тока, с поддержкой DIN-рельса и настенной установки, что позволяет легко развертывать в шкафах управления, придорожных корпусах и наружных коробках.
Без вентилятора и без обслуживания
Дизайн естественного охлаждения исключает риск отказа вентилятора и снижает потребности в обслуживании, что позволяет тихо работать в течение длительного времени.
2. Технические данные
|
Наименование продукта
|
10/100/1000Mbps Промышленный PoE Fiber Switch ((2F+6TP)
|
|
Модель No.
|
IM-FP266GE
|
|
Порт
|
2x1000M SFP волокна
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
6x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
1x6-PIN блок электростанции
|
|
Протокол
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 при 30W ((PoE+)
|
|
Смены функций
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 18 Гбит/с (без пробок)
Скорость пересылки: 11,904Mmps
4K.
Размер буфера пакетов: 1,75 Мб
|
|
Сетевые СМИ
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
|
Светодиоды
|
Электроэнергия, волоконная связь, сеть, PoE
PWR: мощность
Волокно: FX1, FX2
Включено: передача нормальная.
Отключен: передача НЕ нормальная ((неисправный оптический модуль или отключен)
Медно-оранжевый: показатель PoE
На:PoE работает
Выключено: PoE не работает или это устройство Non-PoE
Медная зеленая: индикатор скорости
На: скорость передачи 1000 Мбит / с
Мигание: в передаче
Выключен:отключен или рабочая скорость 10/100Mbps
|
|
Потребление энергии
|
Полная нагрузка без PoE≤5W
|
|
Силовое питание
|
Входное напряжение питания PoE: 48V (максимум 52V)
Мощность выхода одного источника питания PoE: 30 W (порт 1 ~ 6)
Общий бюджет: 180 Вт
Выходное напряжение PoE: 48V
Обратное соединение: поддержка
|
|
Проводка PoE
|
1/2 (V+), 3/6 (V-)
|
|
Экология
|
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
|
Механическая информация
|
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 158*115*60 мм
Способ установки: установка на рельсах/стенях
Вес: 0,75 кг/0,9 кг ((Нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
3. Обзор
Olycom IM-FP266GE - это коммутатор Gigabit PoE промышленного класса, предназначенный для условий, требующих высокой надежности, длинных расстояний подключения волокна и стабильной подачи электроэнергии PoE.
С 6 гигабитными портами PoE Ethernet и 2 гигабитными SFP-волоконными подключениями он обеспечивает гибкую сетевую архитектуру для питания и подключения IP-камер, беспроводных точек доступа,и промышленных устройств Ethernet на суровых наружных и промышленных площадках.
Построенный с прочным корпусом из гофрированного металла IP40, широкий диапазон температуры работы от -40 °C до +75 °C и промышленного уровня защиты от EMC, IM-FP266GE обеспечивает непрерывное,стабильная работа в системах автоматизации, транспортных сетей и критически важной инфраструктуры.
4. Применение
Системы наблюдения и безопасности ИС
Идеально подходит для питания и подключения промышленных и наружных IP-камер в умных городах, фабриках, кампусах и транспортных узлах.
Сети промышленной автоматизации
Надежное подключение Ethernet и PoE для ПЛК, датчиков, контроллеров и полевых устройств в системах управления производством и процессами.
Транспорт и управление движением
Подходит для придорожных шкафов, железнодорожных систем и сетей мониторинга движения, требующих надежного PoE и волоконного подключения.
Энергетическая и коммунальная инфраструктура
Поддерживает подстанции, ветровые электростанции и системы мониторинга коммунальных услуг, где необходимы волоконные волоконные линии на большие расстояния и стабильное PoE.
Направления на открытом воздухе и в суровой среде
Он предназначен для экстремальных температур, электрического шума и вибрации, что делает его идеальным для удаленных и открытых промышленных установок.
Информация о коробке доставки
Размер изделия: 15,8*11,5*6 см
Размер внутренней коробки: 25,3*20,8*8 см
Масса продукта: 0,75 кг
Масса упаковки: 0,9 кг
Размер мастер-коробки: 55,5*40*41 см
Количество упаковки: 20 шт.
Масса упаковки: 20 кг
5. Аксессуары
|
Промышленный оптический модуль
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Промышленное энергоснабжение DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V до DC48V2.5A, -40°C ≈ 70°C
|
|
IM-DAC220/DC48V5A
|
AC220V до DC48V5A, -40°C ≈ 70°C
|
|
IM-DAC220/DC48V10A
|
AC220V до DC48V10A, -40°C ≈ 70°C
|
6. Часто задаваемые вопросы
1На каком чипе он основан?
Оликом: Realtek
2Могу ли я настроить его?
Оликом: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта ((монтажный комплект, блок электростанций и т. Д.)
3У вас все в порядке?
Нет.
Это просто plug-and-play, но у нас есть управляемая модель ((IM-FP266GM)
4У вас есть сертификат?
Да, наша компания сертифицирована по стандарту ISO9001.
У нас есть сертификаты CE/FCC/RoHS/E-mark/CCC для наших моделей.
5Вы поддерживаете OEM и ODM?
Да, это наша конкурентная выгода.
