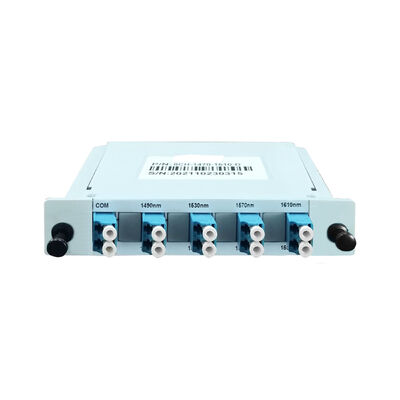

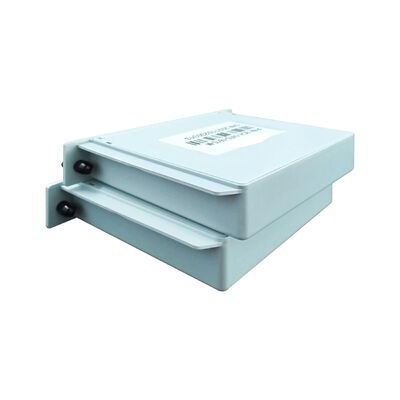

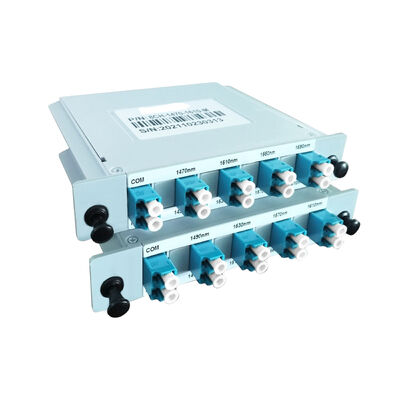

Olycom Пассивный волоконно-оптический Mux DeMux CWDM Модульный
Основные характеристики
1. Эффективное использование волокна CWDM
Поддерживает несколько каналов с разными длинами волн в широком оптическом окне от 1260 нм до 1620 нм, позволяя до 12 каналов использовать одно волокно без взаимных помех.
2. Низкие вносимые потери и высокая изоляция
Оптимизированная оптическая конструкция обеспечивает низкие потери в канале и отличную изоляцию смежных и несмежных каналов, поддерживая стабильное качество сигнала для высокоскоростной передачи в фронтхоле.
3. Высокая целостность сигнала
Обладает низкими поляризационно-зависимыми потерями (PDL) и минимальной дисперсией поляризационных мод, обеспечивая стабильную производительность в различных условиях окружающей среды.
4. Компактный дизайн Plug-Type
Небольшой размер и легкий корпус из ABS-пластика упрощают развертывание в ограниченном пространстве шкафов базовых станций и наружных корпусах.
5. Пассивная и без питания работа
Не требует активных компонентов или источника питания, обеспечивая высокую стабильность, длительный срок службы и снижение эксплуатационных расходов сети.
6. Широкая устойчивость к окружающей среде
Разработан для надежной работы в широком диапазоне температур, поддерживая как внутренние, так и наружные телекоммуникационные среды.
7. Стандартные оптические интерфейсы
Использует одномодовое волокно и разъемы LC/UPC, обеспечивая бесшовную совместимость с распространенными оптическими трансиверами и телекоммуникационным оборудованием.
Технические данные
| Элемент |
Единица измерения |
Параметры |
Примечание |
| Диапазон длин волн |
нм |
1260-1620 |
|
| Центральная длина волны |
нм |
1271~1371/1471~1571 |
|
| Количество каналов |
кан. |
12 |
|
| Полоса пропускания |
нм |
≥+/-7.0 |
|
| Равномерность передачи |
дБ |
≤0.3 |
|
| Вносимые потери |
дБ |
≤3.8 |
Пара≤4.5 |
| Изоляция смежных каналов в полосе пропускания |
дБ |
≥30 |
|
| Изоляция несмежных каналов в полосе пропускания |
дБ |
≥45 |
|
Обзор
Plug-type Passive WDM - это компактное и экономичное решение для передачи CWDM, разработанное для приложений фронтхола мобильных сетей.
Мультиплексируя несколько оптических сигналов с разными длинами волн в одно волокно и демультиплексируя их на удаленном конце, он значительно сокращает использование волокна между BBU и RRU, что делает его идеальным для развертывания плотных базовых станций.
Как полностью пассивное устройство, этот модуль WDM не требует внешнего питания, обеспечивая высокую надежность, низкие эксплуатационные расходы и упрощенное обслуживание. Его конструкция plug-type обеспечивает быструю установку и простое расширение, что делает его широко используемым решением при строительстве базовых станций 4G и 5G.
Применения
1. Фронтхол базовой станции 4G LTE
Снижает потребление волокна и стоимость развертывания между BBU и RRU, сохраняя при этом надежную передачу сигнала.
2. Фронтхол базовой станции 5G
Идеально подходит для сайтов 5G высокой плотности, где требуется несколько длин волн при ограниченных волоконных ресурсах.
3. Расширение и модернизация мобильной сети
Обеспечивает быстрое расширение емкости без прокладки нового волокна, поддерживая плавное развитие сети.
4. Оптимизация волоконных ресурсов
Подходит для операторов связи и системных интеграторов, стремящихся максимально использовать волокно в сетях доступа и фронтхола.
5. Компактные телекоммуникационные и периферийные сайты
Хорошо подходит для базовых станций на крышах, на столбах и в шкафах, где пространство и питание ограничены.
Чертеж
