Гигабитный PoE для промышленных краевых устройств
Четыре порта RJ45 с автоматическим обнаружением 10/100/1000Mbps обеспечивают питание и данные IEEE 802.3af/at PoE по одному кабелю Ethernet, упрощая установку IP-камер, датчиков,и беспроводного оборудования с общим бюджетом PoE до 120 Вт.
Многоскоростные волоконные подключения до 2,5 Гбит / с
Двойные слоты SFP поддерживают 100 Мбит/с, 1 Гбит/с и 2,5 Гбит/с волоконно-волоконные соединения,предоставление гибких вариантов восходящей связи для передачи на большие расстояния и агрегации высокой пропускной способности в электрически шумных условиях.
Управление промышленным уровнем 2
Комплексные функции переключения, включая VLAN, QoS, Aggregation Link (LACP), IGMP/MLD Snooping,и Storm Control позволяют эффективно сегментировать трафик и оптимизировать производительность для видео и управляющих данных.

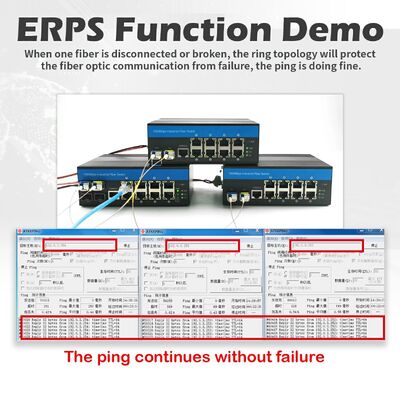

Высокая доступность и защита сети
Поддерживает STP, RSTP, MSTP и ITU-T G.8032 Ethernet Ring Protection, обеспечивая быстрое восстановление сети и устойчивые топологии колец в промышленных системах.
Безопасное и гибкое управление сетью
Интегрированные механизмы безопасности, такие как аутентификация IEEE 802.1X, ACL, RADIUS, TACACS +, HTTPS и SSH, защищают промышленные сети от несанкционированного доступа.
Прочный промышленный дизайн
Металлический корпус с защитой от перенапряжений 6KV Ethernet обеспечивает стабильную работу в наружной и промышленной среде, а конструкция без вентилятора позволяет тихую работу без обслуживания.
Легкое развертывание и обслуживание
Управляется через веб-интерфейс GUI, CLI, SNMP и Telnet, с поддержкой удаленных обновлений прошивки и диагностики кабелей для сокращения времени простоя и затрат на обслуживание.
Технические данные промышленных управляемых выключателей
|
Наименование продукта
|
10/100/1000Mbps Управляемый промышленный PoE Fiber Switch ((2F+4TP)
|
|
Модель No.
|
IM-FP244GW
|
|
Порт
|
2*100/1000/2500Mpbs SFP порты
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
4*10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
|
Протокол
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Смены функций
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 18 Гбит/с (без пробок)
Скорость пересылки: 13,392 Mpps
Размер DRAM: 128M
Размер вспышки: 16M
Размер буфера пакетов: 4 Мб
Идентификатор ВЛАНД: 4096
Размер таблицы MAC-адресов: 8K
Джамбо Фрейм: 9.6KB
|
|
Сетевые СМИ
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
|
Светодиоды
|
Электроэнергия, сеть, волокно
PWR: мощность
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M ((выключено при 100Mb/s)
Волокно: FX1/FX2
|
|

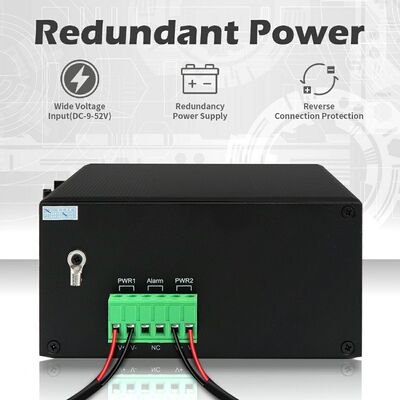

Силовое питание
|
Входное напряжение: 48V (максимум 52V)
Выходное напряжение PoE: 48V
Мощность выхода PoE: 30W ((порт 1 ~ 4)
Максимальный бюджет: 120 Вт
Обратное соединение: поддержка
|
|
Проводка PoE
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Экология
|
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
|
Механическая информация
|
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 158*115*60 мм
Способ установки: установка на рельсах/стенях
Вес: 0,75 кг/0,9 кг ((Нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Заявления
1. Системы наблюдения и безопасности ИС
Подключает и подключает IP-камеры и устройства доступа в городах, кампусах, фабриках и на открытом воздухе.
2Промышленная автоматизация и сети управления
Подходит для автоматизации заводов, управления процессами и сетей машин, где требуется стабильное PoE и волоконные подключения.
3Транспорт и инфраструктура
Идеально подходит для мониторинга движения, железнодорожных систем и придорожных шкафов, требующих надежной конструкции и надежной резервности сети.
4Энергетические и коммунальные сети
Поддерживает подстанции, ветровые электростанции и системы мониторинга коммунальных услуг с безопасной управляемой связью Ethernet.
5Умные города и открытые места
Компактный отпечаток и промышленная защита делают его надежным выбором для интеллектуального освещения, беспроводной связи и установки IoT-край.
Обзор
Olycom IM-FP244GW представляет собой компактный управляемый промышленный коммутатор PoE, предназначенный для промышленных сетей, требующих надежной подачи электроэнергии, гибких подключений,и продвинутое управление сетью.
Обладая 4 портами Gigabit PoE Ethernet и 2 портами SFP с поддержкой до 2,5 Гбит/с, он обеспечивает стабильное соединение для IP-камер, беспроводных точек доступа,и промышленных Ethernet-устройств, расширяя доступ к сети через волоконное.
Разработанный для суровых условий, IM-FP244GW работает в широком диапазоне температур от -40°C до +75°C, интегрирует промышленную защиту от перенапряжений,и поддерживает как DIN-рельс, так и стенную установкуС полным управлением слоем 2 и контролем PoE, он идеально подходит для промышленной автоматизации, транспорта и развертывания инфраструктуры на открытом воздухе.
Размер
- Поддержка диагностики кабеля и может найти точку отказа
- Поддержка IEEE802.3az EEE ((Энергоэффективный Ethernet) Управление, оптимизация энергопотребления
- Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet защитного кольца ((EPR)
- Поддержка QoS, классификация транспорта QoS, CoS, управление пропускной способностью ((направление ввода/вывода), подавление штормов, дифференцированные услуги
- Поддержка IEEE802.1q VLAN, порта VLAN, VLAN на базе Mac, IP подсети VLAN, протокола VLAN, конвертера VLAN, MVR
- Поддержка динамической агрегации ссылок IEEE802.3ad LACP, агрегации статических ссылок
- Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
- Доклад агента ИГМП, подслушивание МЛД.
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка Cisco®, таких как CLI, веб-управление, SNMP v1/v2c/v3, Telnet
- Поддержка обновления программного обеспечения через TFTP и HTTP, избыточность прошивки предотвращает неудачу обновления
- Поддержка DHCP-клиента/релейного/прослеживания/прослеживания опции 82/релейного опции 82
- Поддержка RMON, MIB II, зеркального изображения, журнала событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка IPV6 Telnet сервер/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Частые вопросы
1На каком чипе он основан?
Оликом: Витессе
2Могу ли я настроить его?
Оликом: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта ((монтажный комплект, блок электростанций и т. Д.)
3Могу ли я подключить его к устройствам 10/100M?
Оликом: Да
Для портов LAN они являются 10/100/1000M автоматического обнаружения
Для волоконно-волоконных портов, пожалуйста, настроить скорость 100 Мбит / с через Web GUI или CLI
4Могу ли я отключить функцию PoE для некоторых портов при необходимости?
А: Да
Все управляемые коммутаторы PoE в этой серии поддерживают управление PoE
Пожалуйста, просто установите статус PoE через Web GUI или CLI
5Вы делаете SKD/CKD?
А: Да
Мы, как завод, много раз сталкивались с этим.
