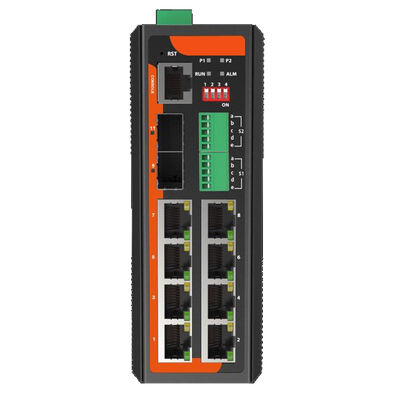

Основные характеристики
1. Интеграция последовательного интерфейса в Ethernet в одном устройстве
Встроенные интерфейсы RS-232 / RS-422 / RS-485 позволяют устаревшим ПЛК, счетчикам, датчикам и контроллерам напрямую обмениваться данными по IP-сетям, устраняя необходимость во внешних серверах последовательных устройств.
2. Gigabit PoE для периферийных устройств
Восемь портов RJ45 10/100/1000 Мбит/с обеспечивают как данные, так и питание для IP-камер, промышленных терминалов и контроллеров, с интеллектуальным обнаружением PoE и высоким общим бюджетом питания, подходящим для плотных полевых установок.
3. Оптические каналы связи для передачи на большие расстояния и без помех
Два слота Gigabit SFP обеспечивают гибкое оптоволоконное соединение, расширяя охват сети и обеспечивая стабильную связь в электрически шумных промышленных средах.
4. Управляемая сеть L2+ для промышленности
Расширенные функции уровня 2+ , такие как VLAN, QoS, агрегирование каналов, STP/RSTP/MSTP и ERPSv2, обеспечивают устойчивые кольцевые и резервные сетевые топологии с быстрым восстановлением.
5. Безопасное и масштабируемое управление
Комплексная безопасность, включая аутентификацию 802.1X, RADIUS, ACL, HTTPS, SSH и SNMPv3, обеспечивает безопасную работу в конвергентных сетях OT и IT. Несколько вариантов управления через Web GUI, CLI, SNMP и Cloud/MQTT упрощают развертывание и обслуживание.
6. Прочная, безвентиляторная промышленная конструкция
Компактный алюминиевый корпус IP40, безвентиляторное охлаждение и крепление на DIN-рейку или на стену обеспечивают бесшумную работу без обслуживания в шкафах управления и наружных корпусах.
7. Надежная архитектура питания
Два резервных входа питания постоянного тока 48–56 В с релейным выходом сигнализации защищают от сбоев питания и ошибок проводки, обеспечивая непрерывную работу в критически важных приложениях.
Технические данные
|
Модель №
|
IM-FSP288GW
|
|
Интерфейс Ethernet
|
|
Порты
|
8 портов 10/100/1000Base-T(X) (разъем RJ45)
2x100/1000Base-FX (слоты SFP)
2x RS485/422/232 (5-контактный последовательный терминал)
|
|
Режим порта (Tx)
|
Автосогласование скорости
Режим Full/Half Duplex
Автоматическое MDI/MDI-X соединение
|
|
Стандарты
|
IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X) и 100BaseFX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX
IEEE 802.3x для управления потоком
IEEE 802.1D-2004 для протокола Spanning Tree
IEEE 802.1w для протокола Rapid Spanning Tree
IEEE 802.1s для протокола Multiple Spanning Tree
IEEE 802.1p для класса обслуживания
IEEE 802.1Q для тегирования VLAN
IEEE 802.1X для аутентификации
IEEE 802.3ad для объединения портов с LACP
|
|
Размер буфера пакетов
|
4 Мбит
|
|
Размер таблицы MAC-адресов
|
8K
|
|
Максимальная длина пакета
|
До 10K
|
|
Диапазон идентификаторов VLAN
|
VID от 1 до 4094
|
|
Группы IGMP
|
2048
|
|
Макс. кол-во VLAN
|
64
|
|
Режим передачи
|
Store and Forward (режим full/half duplex)
|
|
Свойство обмена
|
Время задержки: < 7μs
Пропускная способность объединительной платы: 20 Гбит/с; Скорость пересылки пакетов: 14,88 млн пакетов в секунду
|
|
Последовательный интерфейс
|
|
Порты
|
2x RS485/422/232
|
|
Сигналы
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+,d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Скорость передачи данных
|
2400-115200 бит/с
|
|
Терминал
|
5-контактный терминал
|
|
Грузоподъемность
|
RS-485/422 поддерживает среду опроса на 128 точек
|
|
Движение
|
RS-485 использует технологию автоматического управления потоком данных
|
|
Защита интерфейса
|
Статическая защита RS-232 15 кВ
Напряжение изоляции 2 кВ, электростатическая защита 15 кВ
|
|
Упаковочный лист
|
|
Устройство
|
1x Промышленный последовательный Ethernet-коммутатор
|
|
Кабель
|
1xDB9 female to RJ45
|
|
Монтажный комплект
|

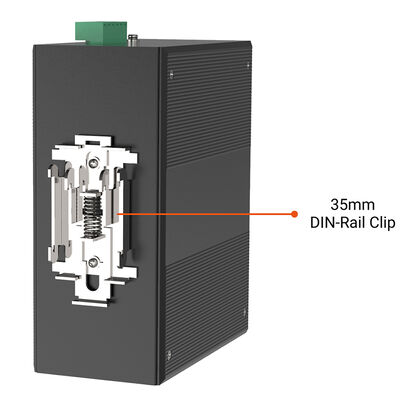

1x Зажим для DIN-рейки
2x Комплекта для настенного монтажа
|
|
Документация
|
1 x Краткое руководство по установке
1 x Гарантийный талон
1 x Уведомление о продукте
|
|
Физические характеристики
|
|
Корпус
|
Алюминиевый корпус
|
|
Рейтинг IP
|
IP40
|
|
Размер
|
138 мм x 108 мм x 49 мм (Д x Ш x В)
|
|
Вес
|
680 г
|
|
Рабочая температура
|
-40℃~75℃ (-40 to 167 ℉)
|
|
Рабочая влажность
|
5%~90% (без конденсации)
|
|
Температура хранения
|
-40℃~85℃ (-40 to 185 ℉)
|
|
MTBF
|
1 043 909 часов при стандарте Telcordia SR-332
|
|
Рассеивание тепла
|
34 BTU/ч
|
|
Охлаждение
|
Пассивное охлаждение, безвентиляторная конструкция
|
|
Уровень шума
|
0 дБА
|
|
Потребляемая мощность
|
10 Вт макс.
|
|
Входы питания
|
2
|
|
Входное напряжение
|
48-56 В постоянного тока, резервные двойные входы
|
|
Стандарт POE
|
Выходная мощность одного PoE: 15,4 Вт/30 Вт (порт 1~8), максимальный бюджет POE 240 Вт
|
|
Разъем
|

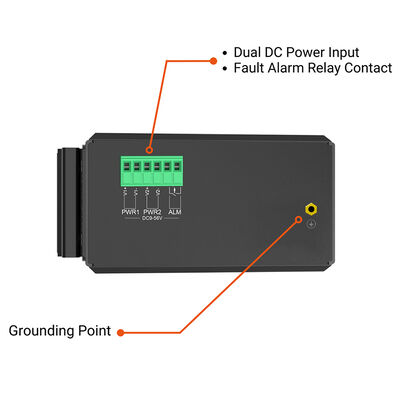

1 съемный 6-контактный клеммный блок
Контакт 1/2 для питания 1, контакт 3/4 для питания 2, контакт 5/6 для аварийной сигнализации
|
|
Защита
|
Защита от перегрузки по току, защита от обратной полярности
|
|
Безопасность
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Class A, CISPR 32 FCC Part 15B Class A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(Surge) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Удар
|
IEC 60068-2-27
|
|
Свободное падение
|
IEC 60068-2-32
|
|
Вибрация
|
IEC 60068-2-6
|
|
Окружающая среда
|
RoHS
|
|
Гарантия
|
3 года
|
Функции программного обеспечения
|
Функции управления
|
|
Протоколы резервирования
|
Поддержка STP/RSTP/MSTP/ERPSv2, агрегирование каналов
|
|
Поддержка многоадресной рассылки
|
Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP, 802.1Q
|
|
VLAN
|
Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, Double VLAN
|
|
Управление временем
|
SNTP
|
|
QOS
|
Перенаправление на основе потока
Ограничение скорости на основе потока
Фильтрация пакетов на основе потока
8*Выходные очереди каждого порта 802.1p/DSCP сопоставление приоритетов
Diff-Serv QoS, отметка/перемаркировка приоритета
Алгоритм планирования очередей (SP, WRR, SP+WRR)
|
|
ACL
|
Выдача ACL на основе порта
ACL на основе порта и VLAN
Фильтрация пакетов L2-L4, сопоставление первых 80 байт сообщения.
Предоставьте ACL на основе MAC, MAC-адреса назначения, IP-источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т. д.
|
|
Диагностическое обслуживание
|
Поддержка зеркалирования портов, Syslog, Ping
|
|
Функция управления
|
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet-сервер для управления, EEE, LLDP, DHCP-сервер/клиент (IPv4/IPv6), Cloud/MQTT
|
|
Управление сигнализацией
|
Поддержка 1-стороннего релейного выхода сигнализации, RMON, TRAP
|
|
Безопасность
|
Защита от широковещательного шторма, HTTPS/SSLv3, AAA и RADIUS, SSH2.0
Поддержка DHCP Snooping, Option 82,802.1X security access,
Поддержка иерархического управления пользователями, список управления доступом ACL,
Поддержка DDOS, фильтрация/привязка MAC на основе порта, черные дыры MAC, защита источника IP, изоляция порта, ограничение скорости сообщений ARP
|
|
Функции уровня 2+
|
Управление IPv4/IPv6, статический маршрут
|
Светодиодный индикатор
|
Светодиод
|
Состояние
|
Описание
|
|
PWR
(P1&P2)
|
Вкл.
|
Питание подается
|
|
Выкл.
|
Питание не подается
|
|
RUN
|
Мигает
|
Система работает нормально
|
|
Link/ACT
(1-10)
|
Вкл.
|
Соединение порта активно
|
|
Мигает
|
Данные переданы
|
|
Выкл.
|
Соединение порта не активно
|
|
ALM
|
Вкл.
|
Имеется информация о тревоге
|
|
Выкл.
|
Нет информации о тревоге
|
DIP
|
DIP-переключатель
|
Состояние
|
Описание
|
|
#1
|
Вкл.
|
RSTP отключен
|
|
Выкл.
|
RSTP включен (по умолчанию)
|
|
#2
|
Вкл.
|
Включение VLAN порта
|
|
Выкл.
|
Отключение VLAN порта (по умолчанию)
|
|
#3
|
Вкл.
|
Порт SFP 100M
|
|
Выкл.
|
Порт SFP 100/1000M (по умолчанию)
|
|
#4
|
|
Резерв функции
|
ПРИМЕЧАНИЕ:
1. RSTP переключается в положение ON, что указывает на то, что RSTP находится в отключенном состоянии.
2. VLAN переключается в положение ON, что указывает на то, что VLAN включен. Все порты LAN могут обмениваться данными только с восходящими каналами SFP, когда эта опция включена.
3. Чтобы функция DIP-переключателя вступила в силу во время работы Ethernet-коммутатора, необходимо перезагрузить Ethernet-коммутатор после настройки DIP-переключателя.
Применение
1. Системы промышленной автоматизации и управления
Идеально подходит для подключения ПЛК, HMI и контроллеров на основе последовательного интерфейса к магистральным сетям Ethernet и оптоволокна на заводах и технологических установках.
2. Сети электроснабжения, энергетики и SCADA
Обеспечивает удаленный мониторинг и управление счетчиками, RTU и подстанциями с безопасной интеграцией данных Ethernet и последовательного интерфейса.
3. Транспорт и инфраструктура
Подходит для транспортных систем, железнодорожной сигнализации и придорожных шкафов, требующих устройств с питанием PoE и последовательной связи.
4. Нефть и газ, водоснабжение и коммунальные услуги
Надежное решение для суровых условий, когда устаревшее последовательное оборудование должно сосуществовать с современными IP-сетями.
5. Интеграция промышленного IoT и периферийных устройств
Объединяет традиционные полевые устройства в платформы IoT с использованием Ethernet, оптоволокна и стандартизированных промышленных протоколов.
