Ключевые особенности
1. Многогигабитная волокна и гигабитная медная архитектура
Двенадцать портов RJ45 10/100/1000Mbps обеспечивают гибкую подключенность доступа, а четыре слота SFP/SFP+ поддерживают скорости до 10Gbps,позволяет бесперебойное агрегирование от завода до промышленной основы.
2. Усовершенствованный TSN для детерминистического Ethernet
Полная поддержка ключевых стандартов TSN, таких как синхронизация времени IEEE 802.1AS, формирование с учетом времени 802.1Qbv, предварительная обработка кадров 802.1Qbu и бесшовная избыточность 802.1CB обеспечивает сверхнизкую задержку,Управление джиттером, и нулевая потеря пакетов для критически важного трафика.
3Высокоточная синхронизация времени
Интегрированные IEEE 1588v2 PTP и SyncE обеспечивают точное распределение часов по всем портам, поддерживая профили, используемые в промышленной автоматизации, энергетических системах и транспортных сетях.
4. слой 3 Маршрутизация и промышленная избыточность
Управление полным уровнем 3 с маршрутизацией IPv4/IPv6 (RIP, OSPF) позволяет масштабировать дизайн сети, в то время как поддержка ERPSv2, MRP, RSTP, MSTP и восстановление под 50 мс защищает от сбоев ссылок и узлов.
5Электроэнергия и защита промышленного класса
Двойные источники питания постоянного тока 9 56 В с сигнальным реле обеспечивают непрерывную работу. Улучшенная защита от перенапряжения и ESD защищает переключатель в электрически шумной среде.
6. Комплексная безопасность и управление
Безопасность на уровне предприятия, включая ACL, 802.1X, RADIUS, TACACS +, в сочетании с гибким управлением через Web, CLI, SNMP, SSH, делает переключатель подходящим как для конвергенции OT, так и IT.
7Прочный, экономичный дизайн
Компактный корпус из алюминия IP40 с DIN-рельсом и настенной установкой позволяет легко устанавливать его в кабинеты управления, подстанции и придорожные корпуса.
Спецификация
|
Спецификация переключения
|
|
Наименование продукта
|
1G/2.5G/5G/10G Управляемый коммутатор промышленных волокон (4F+12TP)
|
|
Модель No.
|
IM-FS4X1200GW
|
|

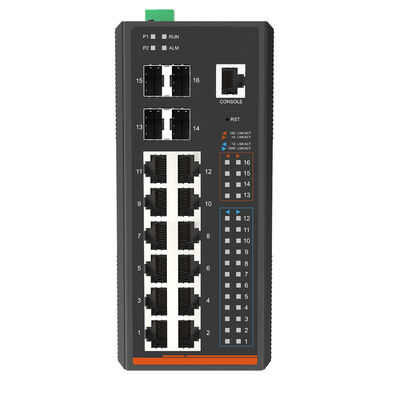

Медный порт
|
12x10/100/1000Base-T RJ45 авто-MDI/MDI-X
|
|
Порт SFP/SFP+
|
4*1/2.5/5/10G слоты SFP/SFP+
Совместим с оптическим приемом 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP и 10GBASE SR/LR SFP+
|
|
Консоль
|
1xRJ45-to-RS232 серийный порт ((115200),8N,1)
|
|
Кнопка сброса
|
< 5 секунд: Перезагрузка системы
> 5 сек: Производственный по умолчанию
|
|

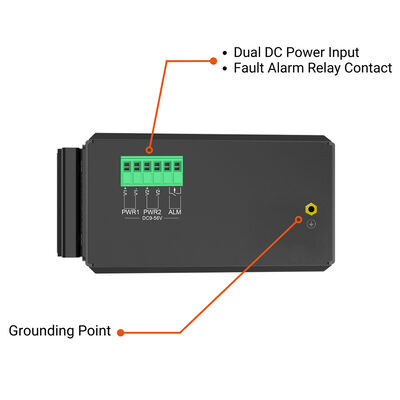

Коннектор
|
6-прикольный съемный конечный блок для ввода питания
Пин 1-2 для питания 1, Пин 3-4 для питания 2, Пин 5-6 для сигнализации об отказе
|
|
Сигнализация
|
Один выход реле при сбое питания.
Мощность передачи тока сигнальной реле:2A @ 24VDC
|
|
Ограждение
|
Алюминиевый корпус IP40
|
|

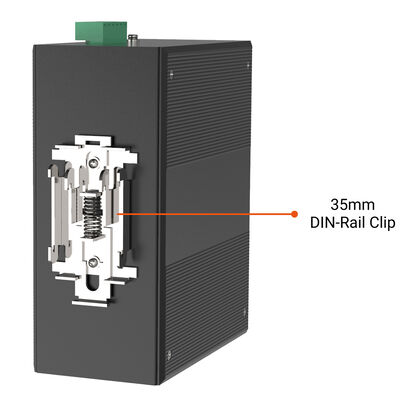

Установка
|
Установка на рельсе или на стене
|
|
Размер ((WxDxH)
|
160 мм х 132 мм х 70 мм
|
|
Вес
|
1100 г
|
|
Потребление энергии
|
Макс. 16,8 Вт/57,3 БТУ ((Система включена)
Максимальная мощность 38,2 Вт/10,3 БТУ ((Полная нагрузка)
|
|
Электростатический разряд
|
Контактный разряд: ± 8 кВ
Разряд в воздухе: ±15 кВ
Защита от перенапряжений
Силовое питание: ±4 кВ
Порт RJ45: ±2 кВ
|
|
Светодиодные индикаторы
|
P1 ((зеленый), P2 ((зеленый), ALM ((красный). RUN ((зеленый)
SFP: 1/2.5/5G ((зеленый), 10G ((зеленый)
RJ45: 10/100M ((зеленый), 1000M ((зеленый)
|
Особенности программного обеспечения
|
Спецификация переключения
|
|
Архитектура переключателя
|
Сохранение и пересылка
|
|
Сменная ткань
|
64 Гбит/с без блокировки
|
|
Таблица адресов
|
32 тыс. записей, автоматические источники, посвященные обучению и старению
|
|
Буфер данных
|
32 Мбит
|
|
Джамбо рама
|
10 000 байтов
|
|
Контроль потока
|
IEEE 802.3x пауза для полного дуплекса
Контрдавление для полудуплекса
|
|
Функция слоя 3
|
|
Интерфейсы IP
|
Максимум 128 VLAN интерфейсов
|
|
Таблица маршрутизации
|
Максимально 512 статических маршрутов
Максимально 3072 записи в таблице маршрутизации
|
|
Протокол маршрутизации
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 аппаратное статическое маршрутизация
IPv6 аппаратное статическое маршрутизация
|
|
Функция слоя 2
|
|
Конфигурация порта
|
Отключить/включить порт
Автомобильное согласование 10/100/1000Mbps полный и полудуплексный режим выбора
Отключить/включить управление потоком
Контроль возможностей портовой связи
|
|
Статус порта
|
Показать режим дуплекса скорости каждого порта, статус связи, статус управления потоком, статус автоматического перехода, статус ствола
|
|
Отражение порта
|
TX/RX/Оба
Монитор много-к-одному
Зеркало Remote Switched Port Analyzer ((Cisco RSPAN)
Поддерживает до 5 сеансов
|
|
VLAN
|
IEEE 802.1Q с меткой VLAN
IEEE 802.1ad Q-in-Q туннелирование
Частная VLAN
VLAN на базе MAC
Перевод VLAN
VCL-протокол VLAN
Голосовая VLAN
MVR ((регистрация VLAN многоканальной связи), MVRP ((Протокол регистрации VLAN многоканальной связи)
GVRP
До 4K групп VLAN из 4095 идентификаторов VLAN
|
|
Агрегация ссылок
|
IEEE 802.3ad LACP/статический багажник
8 групп стволов с 16 портами на одну группу стволов
|
|
Протокол "дерево протяжения"
|
Протокол IEEE 802.1D
Протокол IEEE 802.1w Rapid Spanning Tree
Протокол IEEE 802.1s с множественным деревом охвата
Поддерживает 7 экземпляров MSTP
BPDU охрана, BPDU фильтрация и BPDU прозрачный
Корневой охранник
|
|
IGMP следит
|
IPv4 IGMP ((v1/v2/v3) подглядывание
Поддержка режима запроса IPv4 IGMP
Поддерживает 255 групп IGMP
|
|
MLD Snooping
|
IPv6 MLD ((v1/v2) подглядывание
Поддержка режима запроса IPv6
Поддержка 255 групп MLD
|
|
Контроль пропускной способности
|
Контроль пропускной способности по портам
Вход: 10 Кбит / с ~ 13128 Мбит / с
Эгресс: 10 Кбит / с ~ 13128 Мбит / с
|
|
Кольцо, избыточность, защита
|
Протокол APS (1+1, режим 1:1)
MRP ((Протокол избыточности СМИ)
ITU-T G.8032 ERPSv2
Время восстановления < 10 мс @ 3 узла
Время восстановления < 50 мс @ 16 узлов
Поддержка главного и второго звена
|
|
Открытие и наблюдение
|
UPnP ((Universal Plug and Play))
LLDP
LLDP-MED
UDLD ((Однонаправленное обнаружение связи)
ПРИТОК
|
|
OAM
|
IEEE 802.3ah OAM,
IEEE 802.1ag Управление неисправностями в подключении (CFM)
|
|
Синхронизация
|
IEEE 1588v2 PTP ((Протокол точности времени)
Мастер PTP
ПТП раб
Пограничные часы
Прозрачные часы одноранговые
Прозрачные часы с конца на конец
Профиль:1588/G.8265.1/G.8275.1/802.1AS
Сюжет:
|
|
QoS
|
На основе классификации движения, строгого приоритета и WRR
Приоритетность перехода на 8 уровней
Номер порта
802.1p приоритет
802.1Q VLAN тег
Поле DSCP/ToS в IP-пакете
|
|
Временная сеть
Протоколы
|
Высокая точность синхронизации времени
IEEE1588 ((Время отметки)
802Профиль gPTP по умолчанию AS-Rev
Формировщики
802.1Qbv ((Спланировка в зависимости от времени)
802.1Qch(Циклическая очередь и пересылка)
Полицейская служба потока TSN
802.1Qci (фильтрация и контроль по потоку)
Отстранение от работы
802.1CB (Репликация и устранение избыточных кадров для бесперебойного избыточного использования)
Сокращение задержек
IEEE 802.1Qbu Предотвращение кадра
|
|
Функция безопасности
|
|
Список контроля доступа
|
ACL на основе IP/ACL на основе MAC
ACL на основе:
MAC-адрес
IP адрес
Тип протокола
Идентификатор VLAN
ЦКД
802.1q Приоритет
До 512 записей
|
|
Охрана
|
Безопасность порта
Защита источника IP, до 512 записей
Динамическая проверка ARP, до 1 000 записей
Управление властью командной строки на уровне пользователя
Статический MAC-адрес, до 64 записей
|
|
AAA
|
Клиент RADIUS
Клиент TACACS+
|
|
Контроль доступа к сети
|
Контроль доступа к сети на основе порта IEEE 802.1x
Аутентификация на базе MAC
Локальная/RADIUS аутентификация
|
|
Управление
|
|
Основные интерфейсы управления
|
Консоль; Telnet; Веб-браузер; SNMPv1,v2c
|
|
Безопасные интерфейсы управления
|
SSHv2, TLSv1.2, SNMPv3
|
|
Управление системой
|
Обновление прошивки по протоколу HTTP через сеть Ethernet
Конфигурация загрузки/загрузки через HTTP
Удалённый Syslog
Журнал системы
НТП
Firo NMS
|
|
SNMP MIB
|
RFC 1213 MIB-II
RFC 1493 Мост MIB
RFC 1643 Ethernet MIB
RFC 2863 Интерфейс MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (группа 1,2,3 и 9)
RFC 2737 MIB организации
RFC 2618 RADIUS Клиент MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Направление MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Нормативные требования и гарантия
|
|
Безопасность
|
IEC/EN 62368-1 (включает в себя:
|
|
ЕНП
|
EN55032 Класс A, CISPR 32 FCC Часть 15B Класс A
|
|
ЕЭС
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Всплеск) EN61000-4-6 (CS)
EN61000-4-8 (PFMF)
|
|
Шок
|
IEC 60068-2-27
|
|
Свободное падение
|
IEC 60068-2-32
|
|
Вибрация
|
IEC 60068-2-6
|
|
Экологические
|
RoHS
|
|
Соответствие стандартам
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Гигабит 1000T
IEEE 802.3z Гигабит SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
Контроль потока и обратное давление IEEE 802.3x
IEEE 802.3ad порт-труб с LACP
Протокол IEEE 802.1D
Протокол IEEE 802.1w Rapid Spanning Tree
Протокол IEEE 802.1s с множественным деревом охвата
Класс обслуживания IEEE 802.1p
Маркировка VLAN IEEE 802.1Q
Управление сетью аутентификации портов IEEE 802.1X
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Управление неисправностями в подключении (CFM)
IEEE 802.1AS Время и синхронизация для чувствительных к времени приложений
IEEE 802.1Qbu Предотвращение кадра
IEEE 802.1Qci фильтрация и контроль по потоку (PSFP)
IEEE 802.1Qbv Улучшения для регулярного движения
IEEE 802.1CB Репликация и устранение кадров для обеспечения надежности (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 ERPS кольцо
|
|
Гарантия
|
3 года
|
|
Экология
|
|
Операционная температура
|
-40 °C до +75 °C
|
|
Температура хранения
|
-40 °C до +85 °C
|
|
Влажность
|
от 5 до 95% ((неконденсирующая)
|
|
Список пакетов
|
|
Устройство
|
1x Промышленный коммутатор Ethernet
|
|
Кабель
|
1xDB9 женский к RJ45
|
|
Комплект установки
|
1x ДИН-рельсовая застежка
2x Комплекты для установки на стену
|
|
Документация
|
1 x Руководство пользователя
1 x Гарантийная карта
|
Введение
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW легко поддерживает стандарты TSN IEEE, необходимые для полного решения связи в реальном времени, которое превышает ожидания на каждом шагу.
От использования невероятного профиля IEEE 802.1AS-REV для непревзойденной временной синхронизации до использования возможностей IEEE 802.1Qbv Enhancements for Scheduled Traffic и IEEE 802.1Qbu Frame Preemption для оптимизации эффективности передачи данныхЭтот переключатель все перекрывает!
И не будем забывать о его способности обрабатывать критические данные благодаря таким функциям, как инновационный Interspersing Express Traffic (IET), предоставляемый IEEE 802.3br и способность фильтрации и контроля по потоку, предлагаемые IEEE 802.1Qci - обеспечивает безупречную надежность даже при сложных операциях!
Применение
1Промышленная автоматизация и фабричные сети
Идеально подходит для производственных линий с поддержкой TSN, робототехники, управления движением и систем машинного зрения, требующих детерминированной производительности Ethernet.
2Энергетическая инфраструктура
Подходит для подстанций, умных сетей и систем SCADA, где необходима точная синхронизация времени и высокая доступность.
3Транспорт и железнодорожные системы
Поддерживает сигнализацию, бортовую связь и сети управления в железных дорогах, метро и интеллектуальных транспортных системах.
4Контроль процессов и критическая инфраструктура
Надежный основной и агрегационный переключатель для нефти и газа, металлургии, очистки воды и других непрерывных технологий.
5. Конвергированные сети OT / IT
Обеспечивает безопасную управляемую связь между операционными технологиями и корпоративными сетями при сохранении гарантий в режиме реального времени.
