Olycom 5 Port Industrial Managed PoE Switch (Оликом 5 Порт Индустриальный управляемый коммутатор PoE)
Обзор
1. The IM-WP054GM Industrial Web-Managed PoE Switch is a compact yet powerful Gigabit Ethernet solution designed for industrial networks that require both intelligent management and reliable PoE power delivery.

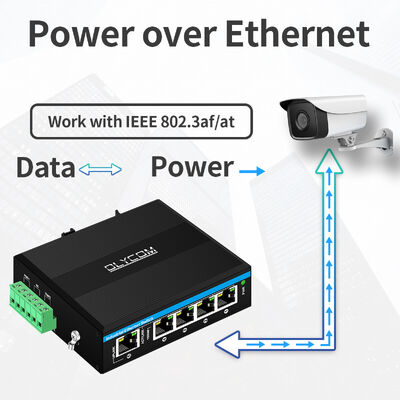

2Обладая 5 гигабитными портами Ethernet, в том числе 4 портами IEEE 802.3af/at PoE, он позволяет передавать данные и энергию по одному кабелю Ethernet таким устройствам, как IP-камеры, точки беспроводного доступа,и промышленных терминалов.
3Разработанный для требовательных условий, IM-WP054GM поддерживает активную 48V PoE с общим энергобюджетом до 120W,обеспечение стабильного электроснабжения для нескольких устройств на расстоянии до 100 метровПромышленный аппаратный дизайн в сочетании с широким диапазоном температур работы от -40°C до 75°C делает его подходящим как для внутреннего, так и для наружного использования в промышленности.
4С интуитивным веб-интерфейсом управления этот коммутатор предлагает передовой контроль и мониторинг сети, помогая системным интеграторам и операторам создавать безопасные, эффективные,и масштабируемые промышленные сети Ethernet.
5Это идеальное решение для IP-наблюдения, ветра, электричества, метро PIS, автоматизации сборки, мощности SCADA, очистки сточных вод, металлургии, интеллектуального транспорта, железнодорожного транспорта,Военная и другая промышленность
Спецификация
|
Наименование продукта
|
10/100/1000Mbps Industrial Web Managed PoE Ethernet Switch ((5TP) Промышленный веб-управляемый PoE Ethernet коммутатор
|
|
Модель No.
|
IM-WP054GM
|
|
Порт
|
5*10/100/1000M UTP RJ45
1x6-PIN блок электростанции
|
|
Протокол
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 при 30W ((PoE+)
|
|
Смены функций
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 10 Гбит/с (без пробок)
Скорость пересылки: 14,88 Mpps
Мак: 2К
Размер буфера пакетов: 1,75 Мб
|
|
Сетевые СМИ
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
|
Светодиоды
|
Электричество, сеть
PWR: мощность
Медно-оранжевый: индикатор скорости
Включено: Рабочая скорость 1000 Мбит / с
Выключен:отключен или рабочая скорость 10/100Mbps
Медно-зеленый: индикатор связи/действия
Включено: передача нормальная.
Мигание: в передаче
Выключена: передача НЕ нормальная.
|
|
Силовое питание
|
Избыточное входное напряжение: DC48V
Обратное соединение: поддержка
|
|
ПоЭ
|
Проводка: 1/2 (V+), 3/6 (V-)
Мощность выхода PoE в одиночку: 15,4 W/30 W (порт 1 ~ 4)
Общий бюджет PoE: 120 Вт
Расстояние по ПО: 100 метров.
Выходное напряжение PoE: DC48V, активное PoE
|
|
Экология
|
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
|
Механическая информация
|
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 114*93*35 мм
Способ установки: установка на рельсах/стенях
Вес: 0,35 кг/0,45 кг ((Нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
Ключевые особенности
Управляемое перехождение на промышленное PoE
Предоставляет 5× 10/100/1000Mbps автоматического обнаружения портов RJ45, с поддержкой PoE / PoE + на портах 1 ′′ 4, автоматически обнаруживает подключенные устройства и обеспечивает до 30 Вт на порт в соответствии с IEEE 802.3f/at стандарты.
Усовершенствованные возможности управления веб-сайтом
Поддерживает комплексный набор функций управления уровнем 2, включая VLAN, QoS, IGMP Snooping, Link Aggregation, RSTP, Loop Protection, Port Mirroring, Bandwidth Control и SNMP,позволяет точно контролировать трафик и оптимизировать сеть.
Высокая надежность в суровых условиях
Изготовленный с металлическим корпусом IP40, промышленной защитой от электромагнитных колебаний и защитой от перенапряжений 6KV Ethernet, переключатель обеспечивает стабильную работу в электрически шумной и наружной среде.
Промышленное проектирование электроэнергии
Использует избыточный входный ток DC48V с защитой от обратной полярности, подстраиваясь под общие промышленные энергосистемы и увеличивая время работы сети в критических приложениях.
Компактная и гибкая установка

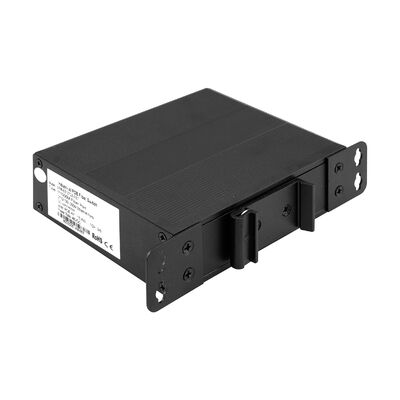

Компактный форм-фактор поддерживает установку на DIN-рельсах или на стенах, что позволяет легко устанавливать его в шкафах управления, придорожных корпусах или промышленных панелях с ограниченным пространством.
Пользовательский интерфейс WEB
Применение
- Системы наблюдения и безопасности ИС
- Автоматизация заводов и сети управления промышленностью
- Электростанции и системы SCADA
- Железнодорожные, метрополитенные и метрополитенные системы ПИС
- Интеллектуальные транспортные системы (ITS)
- Ветроэнергетика и энергетика
- Очистка воды и мониторинг сточных вод
- Внешний беспроводный доступ и краевая сеть
Информация об упаковке
1pc переключатель
Руководство пользователя
Аксессуары ((DIN рельсовой подставки, источника питания, сетевого кабеля и т.д.)НЕ включены в упаковочную коробку, пожалуйста, подготовить его самостоятельно или купить целый набор у нас
Информация о коробке доставки
Размер изделия: 11,4*9,3*3,5 см
Размер внутренней коробки: 23*16,5*5,8 см
Масса продукта: 0,35 кг
Масса упаковки: 0,45 кг
Размер главного ящика: 67*33*47 см
Количество упаковки: 40 шт.
Масса упаковки: 20 кг
Информация о заказе
|
IM-WS050GE
|
Промышленный коммутатор Ethernet
5*100/1000M, не управляемый, не PoE, DC12V ~ DC52V двойной вход
Идеально подходит для сетей транспортных средств или систем промышленной автоматизации
|
|
IM-WP054GE
|
Промышленный коммутатор PoE
5*100/1000M, Неуправляемый, PoE af/at для порта 1~4, бюджет 120W
Двойной вход DC48V ~ DC52V
Идеально подходит для системы видеонаблюдения.
|
|
IM-WP054BGE
|
Промышленный коммутатор PoE
5*100/1000M, Неуправляемый, PoE af/at для порта 1~4, бюджет 120W
DC12V~DC48V двойной вход, с внутренним усилителем мощности
Идеально подходит для сети транспортных средств или солнечной энергетики
|
|
IM-WPD054GE
|
Промышленный коммутатор PoE
5*100/1000M, Неуправляемый, 1*PD порт ((30W/60W/90W) + PoE отключен/отключен для порта 1~4, Не нужно использовать дополнительное питание
Идеально подходит для системы видеонаблюдения.
|
|
IM-WS050GM
|
Управляемый коммутатор промышленной сети
5*100M/1000M, Web Managed ((QoS, VLAN и т.д.), Непосредственное использование
Двойной вход DC12V ~ DC52V
Идеально подходит для систем промышленной автоматизации
|
|
IM-WP054GM
|
Промышленный веб-менеджмент PoE
5*100M/1000M, Web Managed ((QoS, VLAN и т.д.)
PoE отключен/отключен для порта 1 ~ 4, бюджет 120 Вт, двойной вход DC48V ~ DC52V
Идеально подходит для систем промышленной автоматизации
|
