8-портовый гигабитный оптоволоконный коммутатор SFP 1G
Обзор 8-портового гигабитного коммутатора
1. Промышленный гигабитный оптоволоконный коммутатор IM-FS280GE - это прочное решение Ethernet, разработанное для надежной работы в суровых промышленных условиях.

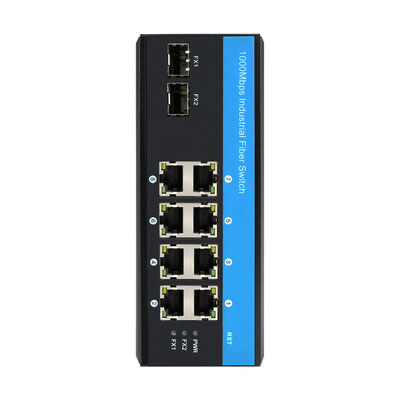

2. Оснащенный 2 гигабитными оптоволоконными портами SFP и 8 гигабитными медными портами Ethernet, он обеспечивает бесшовную интеграцию дальних оптоволоконных линий с подключением устройств на границе сети высокой плотности.
3. Построенный на основе промышленной коммутационной архитектуры с механизмом хранения и пересылки, IM-FS280GE обеспечивает стабильную передачу данных и стабильную производительность при больших сетевых нагрузках. Широкий диапазон входного напряжения постоянного тока (DC12V–DC52V) и защита от обратной полярности повышают надежность системы при критически важных развертываниях.
4. Благодаря широкому диапазону рабочих температур от -40°C до 75°C, усиленному металлическому корпусу и промышленной защите от электромагнитных помех, этот коммутатор хорошо подходит для наружных шкафов, производственных цехов и необслуживаемых установок, где важна долгосрочная стабильность.
Технические данные промышленного оптоволоконного коммутатора
|
Название продукта
|
Промышленный оптоволоконный коммутатор 10/100/1000 Мбит/с (2F+8TP)
|
|
Номер модели
|
IM-FS280GE
|
|
Порт
|
2x1000M SFP Fiber
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
8x10/100/1000M UTP RJ45 (Поддержка автоматического определения MDI/MDIX)
1x6-контактный клеммный блок питания
|
|
Протокол
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 20 Гбит/с (без перегрузки трафика)
Скорость пересылки: 14,88 Мбит/с
MAC: 4K
Размер буфера пакетов: 1,75 МБ
|
|
Сетевые носители
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
|
Светодиоды
|
Питание, оптоволокно, сеть, PoE
PWR: Питание
Fiber: FX1, FX2
Вкл.: передача в норме
Выкл.: передача НЕ в норме (неисправный оптический модуль или отключен)
Медь оранжевый: индикатор PoE
Вкл.: PoE работает
Выкл.: PoE не работает или это устройство без PoE
Медь зеленый: индикатор скорости
Вкл.: скорость передачи 1000 Мбит/с
Мигает: в процессе передачи
Выкл.: Отключено или рабочая скорость 10/100 Мбит/с
|
|
Потребляемая мощность
|
Полная загрузка без PoE ≤5 Вт
|
|
Источник питания
|
Резервный вход DC12V~DC52V, обычно DC12V/DC24V/DC48V
Обратное подключение: поддержка
|
|
Окружающая среда
|
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, Общий ±6 кВ
Перенапряжение: IEC61000-4-5, Дифференциальный ±2 кВ, Общий ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень IP40
Размеры: 158*115*60 мм
Способ монтажа: Монтаж на DIN-рейку/стену
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
3. Применение
IM-FS280GE широко используется в промышленных и инфраструктурных сетях, где критически важны надежность, расстояние и устойчивость к окружающей среде, в том числе:
- Системы видеонаблюдения и безопасности
- Энергетические предприятия и сети SCADA
- Железнодорожные, метро и транспортные системы
- Ветроэнергетика и энергетическая инфраструктура
- Автоматизация производства и сборочные линии
- Интеллектуальные транспортные системы (ITS)
- Очистка воды и мониторинг сточных вод
- Военные и суровые промышленные условия
4. Основные характеристики
Гигабитное оптоволокно и подключение Ethernet
Оснащенный 2× слотами оптоволокна SFP 1000 Мбит/с и 8× портами RJ45 с автоматическим определением скорости 10/100/1000 Мбит/с, коммутатор поддерживает гибкие сетевые топологии, обеспечивая как передачу по оптоволокну на большие расстояния, так и высокоскоростной медный доступ на границе сети.
Надежность промышленного класса
Разработанный для непрерывной работы в экстремальных условиях, IM-FS280GE поддерживает работу от -40°C до 75°C, имеет гофрированный металлический корпус и обеспечивает защиту Ethernet от перенапряжения 6 кВ, что делает его идеальным для промышленных и наружных применений.
Стабильная производительность и эффективное переключение
Неблокирующая коммутационная матрица, низкая задержка пересылки и достаточная буферизация пакетов обеспечивают плавный поток данных для приложений с интенсивным использованием полосы пропускания, таких как потоковое видео и мониторинг в реальном времени.
Гибкий ввод питания для промышленных систем
Поддерживает резервные входы питания постоянного тока, обычно используемые в системах промышленного управления (12 В / 24 В / 48 В), что повышает время безотказной работы сети и упрощает интеграцию питания.
Простая установка и соответствие требованиям

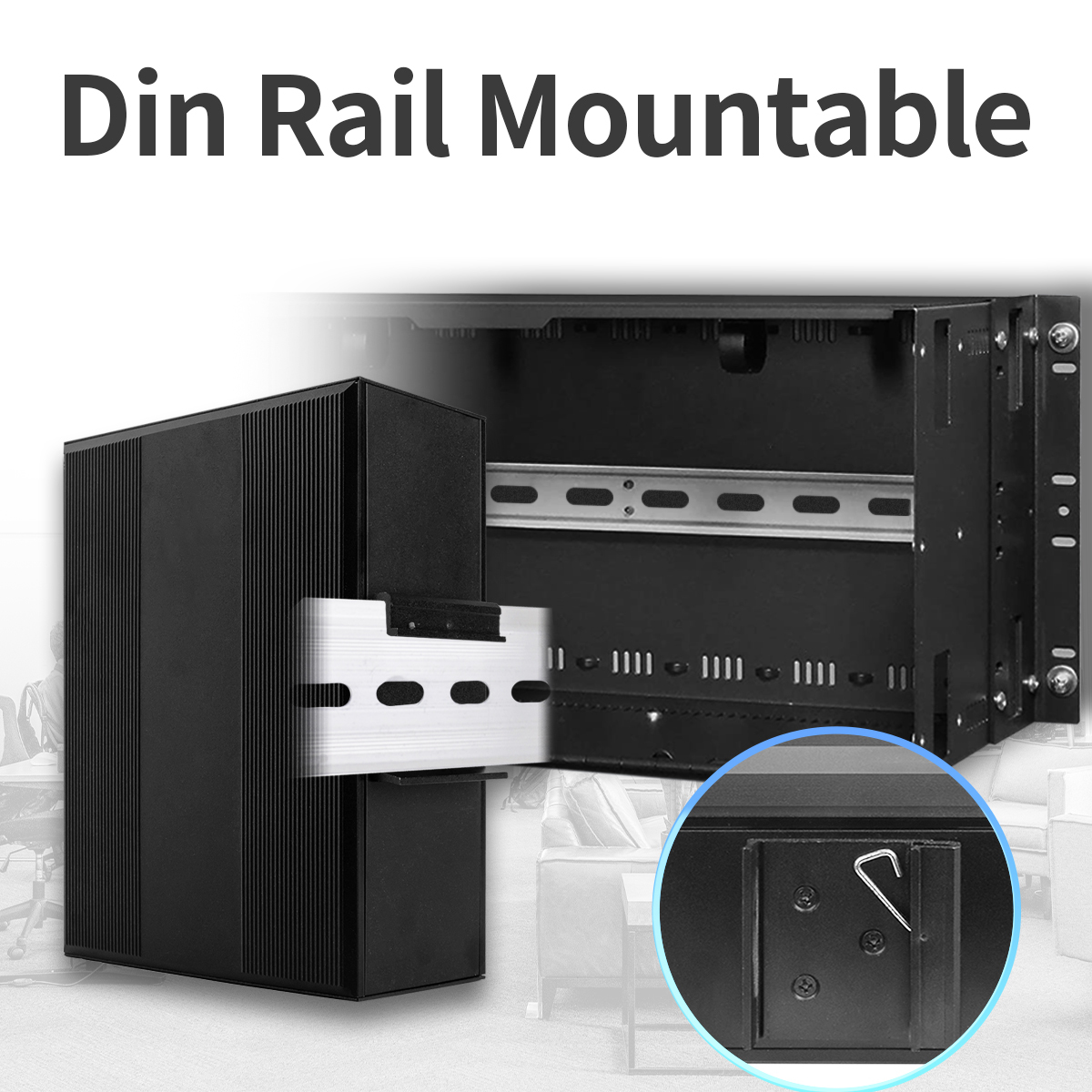

Варианты монтажа на DIN-рейку или на стену позволяют быстро развернуть устройство в шкафах управления. Устройство соответствует стандартам CE и FCC, отвечая глобальным требованиям к промышленным сетям.
5. Аксессуары
|
Промышленный оптический модуль
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 нм)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Промышленный блок питания DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V to DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V to DC24V1A, -30℃～70℃
|
FAQ
1, На каком чипе он основан?
Olycom: Realtek
2, Могу ли я его настроить?
Olycom: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммный блок питания и т. д.)
3, Управляемый ли он?
Olycom: Нет

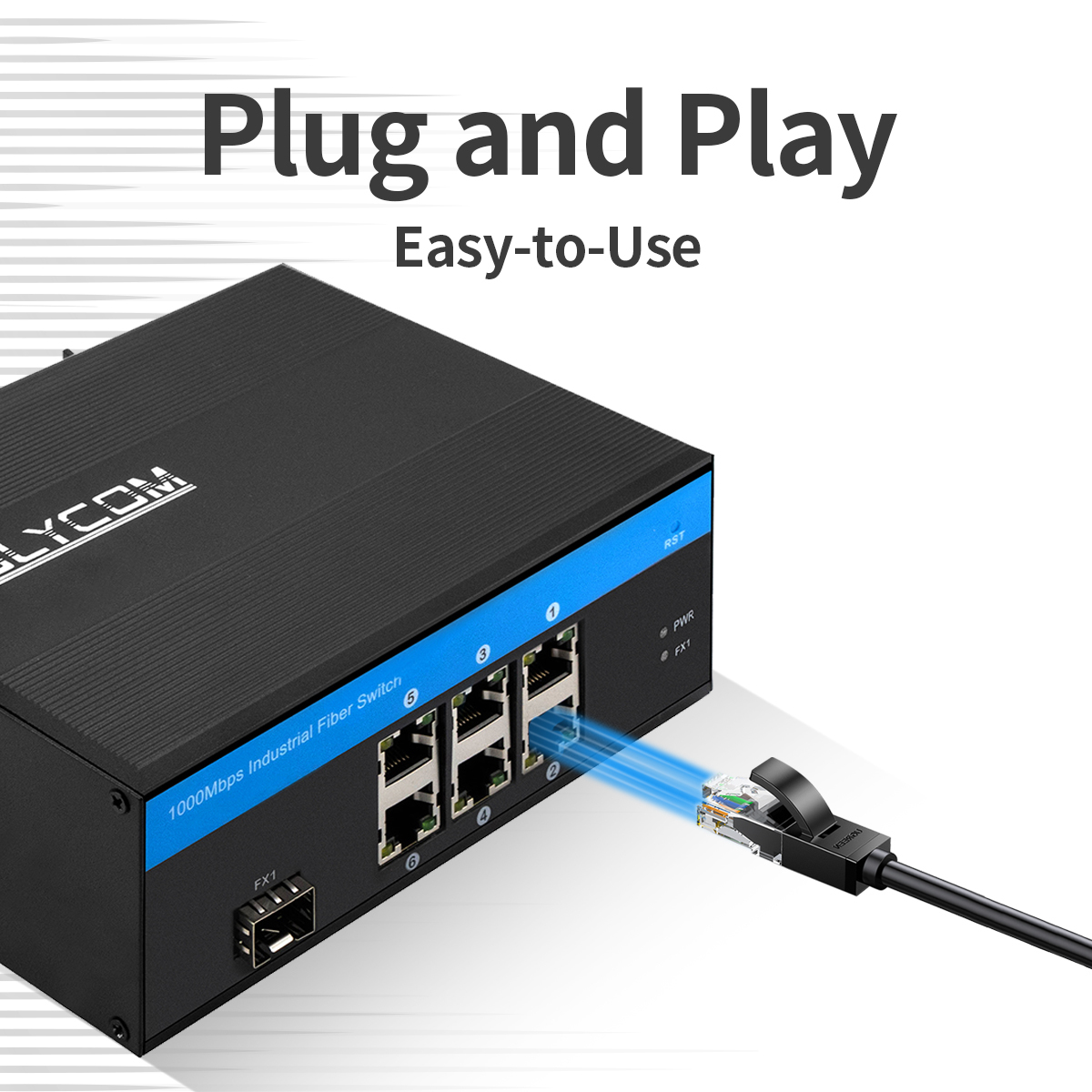

Это просто простое подключение и работа, но у нас есть управляемая модель (IM-FS280GM)
