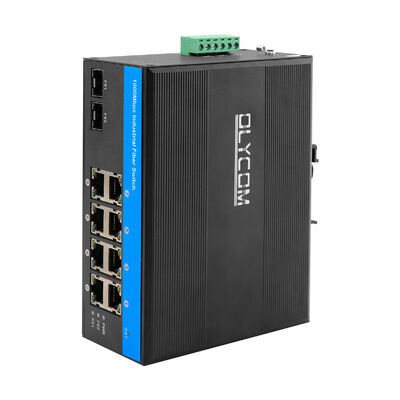

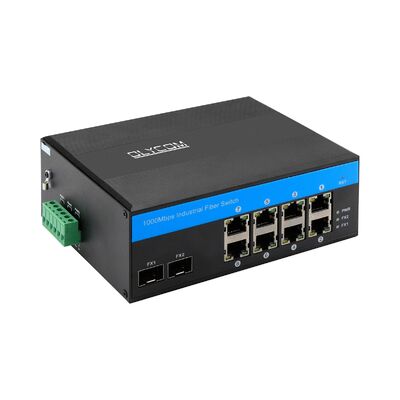

Olycom 8-портовый гигабитный сетевой коммутатор PoE
1. Спецификация 8-портового промышленного коммутатора
|
Название продукта
|
Промышленный PoE-коммутатор с оптоволокном 10/100/1000 Мбит/с (2F+8TP)
|
|
Модель №
|
IM-FP288GE
|
|
Порт
|
2x1000M SFP Fiber
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
8x10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
1x6-контактный клеммный блок питания
|
|
Протокол
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4 Вт (PoE)
IEEE 802.3at 30 Вт (PoE+)
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 20 Гбит/с (без перегрузки трафика)
Скорость пересылки: 14,88 Мбит/с
MAC: 4K
Размер буфера пакетов: 1,75 МБ
|
|
Сетевые носители
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
|
Светодиоды
|
Питание, оптоволокно, сеть, PoE
PWR: Питание
Оптоволокно: FX1, FX2
Вкл.: передача в норме
Выкл.: передача НЕ в норме (неисправный оптический модуль или отключение)
Медный оранжевый: индикатор PoE
Вкл.: PoE работает
Выкл.: PoE не работает или это устройство без PoE
Медный зеленый: индикатор скорости
Вкл.: скорость передачи 1000 Мбит/с
Мигает: в процессе передачи
Выкл.: Отключено или рабочая скорость 10/100 Мбит/с
|
|
Потребляемая мощность
|
Полная загрузка без PoE ≤5 Вт
|
|
Источник питания
|
Входное напряжение питания PoE: 48 В (макс. 52 В)
Выходная мощность одного источника питания PoE: 30 Вт (порт 1~8)
Общий бюджет: 240 Вт
Выходное напряжение PoE: 48 В
Обратное подключение: поддержка
|
|
Разводка PoE
|
1/2 (V+), 3/6 (V-)
|
|
Окружающая среда
|
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Отраслевые стандарты
|
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6 кВ
Перенапряжение: IEC61000-4-5, дифференциальное ±2 кВ, общее ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень IP40
Размер: 158*115*60 мм
Способ монтажа: DIN-рейка/Настенный монтаж
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
2. Основные характеристики 8-портового Ethernet-коммутатора
1. Интегрированное гигабитное подключение PoE и оптоволокна
Восемь портов RJ45 с автоматическим определением 10/100/1000 Мбит/с обеспечивают питание и передачу данных IEEE 802.3af/at PoE по одному кабелю Ethernet, а два гигабитных слота SFP обеспечивают гибкие оптоволоконные каналы связи для передачи на большие расстояния или без помех.
2. Высокий бюджет мощности PoE для развертывания нескольких устройств
Каждый порт PoE поддерживает выходную мощность до 30 Вт, с общим бюджетом 240 Вт, что обеспечивает стабильную работу нескольких устройств высокой мощности, таких как PTZ-камеры и наружные беспроводные точки доступа.
3. Надежность промышленного класса
Разработанный для сложных условий, коммутатор поддерживает работу в широком диапазоне температур (-40°C to 75°C) и обеспечивает защиту от перенапряжения Ethernet 6 кВ, что помогает обеспечить бесперебойную работу на открытом воздухе и в местах с высоким уровнем электрических помех.
4. Интеллектуальное обнаружение PoE и безопасная подача питания
Автоматически обнаруживает устройства, не поддерживающие PoE, и устройства, соответствующие стандарту IEEE 802.3af/at, подавая питание только при необходимости для защиты подключенного оборудования.
5. Стабильная производительность коммутации
Архитектура коммутации с хранением и пересылкой, гигабитная пропускная способность и эффективное управление потоком обеспечивают плавную передачу данных для видео, управления и мониторинга трафика.
6. Простота установки и обслуживания
Неуправляемая конструкция plug-and-play с Auto MDI/MDIX устраняет сложность конфигурации. Компактный металлический корпус с креплением на DIN-рейку или на стену позволяет легко интегрировать его в промышленные шкафы и полевые корпуса.
3. Обзор промышленного сетевого коммутатора
Промышленный PoE-коммутатор IM-FP288GE — это прочное сетевое решение plug-and-play, разработанное для промышленных сред, где важны мощность, расстояние и надежность.
Сочетая 8 гигабитных медных портов PoE с 2 гигабитными оптоволоконными каналами связи SFP, он обеспечивает как данные, так и питание для IP-камер, беспроводных точек доступа и промышленных устройств Ethernet, одновременно расширяя охват сети далеко за пределы медного лимита в 100 метров через оптоволокно.
Созданный для суровых условий, IM-FP288GE надежно работает при температуре от -40°C до 75°C, имеет защиту от перенапряжения промышленного класса и поддерживает монтаж на DIN-рейку или на стену. Благодаря интеллектуальному обнаружению PoE и высокому общему бюджету мощности он упрощает развертывание в наружных сетях, сетях транспорта, энергетики и автоматизации, где важны стабильность и простота установки.
4. Применение коммутатора CCTV PoE
1. Системы IP-видеонаблюдения
Идеально подходит для питания и подключения IP-камер в городах, на заводах, в кампусах и на открытых площадках, с оптоволоконными каналами связи, расширяющими покрытие на большие расстояния.
2. Интеллектуальные транспортные и железнодорожные системы
Поддерживает стабильную передачу данных и питания для мониторинга дорожного движения, PIS метро и железнодорожных сетей связи, работающих в суровых условиях.
3. Энергетика, энергетика и сети SCADA
Хорошо подходит для подстанций, ветряных электростанций и систем автоматизации электроэнергии, требующих высокой надежности, защиты от перенапряжения и передачи по оптоволокну на большие расстояния.
4. Промышленная автоматизация и производство
Обеспечивает надежное подключение Ethernet и PoE для датчиков, контроллеров и промышленных терминалов на производственных площадках.
5. Муниципальные и инфраструктурные проекты
Обычно используется при очистке сточных вод, металлургии и в общественной инфраструктуре, где важны прочная конструкция и долгосрочная стабильность.
5. Информация об упаковке
- 1 шт. коммутатор
- 1 шт. руководство пользователя
Примечание
Аксессуары (кронштейн для DIN-рейки, оптический модуль, блок питания, патч-корд, сетевой кабель и т. д.) НЕ входят в упаковочную коробку, пожалуйста, подготовьте их самостоятельно или приобретите полный комплект у нас
Информация о транспортной коробке
Размер продукта: 15,8*11,5*6 см
Размер внутренней коробки: 25,3*20,8*8 см
Вес продукта: 0,75 кг
Вес упаковки: 0,9 кг
Размер основной коробки: 55,5*40*41 см
Количество в упаковке: 20 шт.
Вес упаковки: 20 кг
6. Часто задаваемые вопросы
1, На каком чипе он основан?
Olycom: Realtek
2, Могу ли я настроить его?
Olycom: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммный блок питания и т. д.)
3, Управляемый ли он?
Olycom: Нет
Это просто plug-and-play, но у нас есть управляемая модель (IM-FP288GM)
