4-портный гигабитный коммутатор DIN PoE
1. Обзор

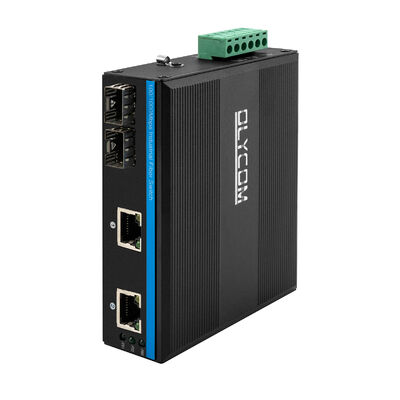

IM-FP222GE представляет собой компактный коммутатор Gigabit PoE промышленного класса, предназначенный для обеспечения надежной связи данных и питания в суровых и критически важных условиях.
имеющий два порта волокна Gigabit SFP и два порта PoE Ethernet 10/100/1000Mbps,Он позволяет бесшовную интеграцию сетей волокна с питающими устройствами, такими как IP-камеры и беспроводные точки доступа..
Имея широкий диапазон температур работы (от -40°C до +75°C), надежную защиту от перенапряжений и прочный металлический корпус DIN-rail, IM-FP222GE предназначен для непрерывной работы в промышленной автоматизации,транспорт, и системы наблюдения на открытом воздухе.
Это идеальное решение для IP-наблюдения, ветра, электроэнергии, метро PIS, автоматизации сборки, мощности SCADA, очистки сточных вод, металлургии, интеллектуального транспорта, железнодорожного транспорта,Военная и другая промышленность
2Спецификация
|
Наименование продукта
|
10/100/1000Mbps Промышленный PoE Fiber Switch ((2F+2TP)
|
|
Модель No.
|
IM-FP222GE
|
|
Порт
|
2x100/1000M SFP волокна
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
2x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
1x6-PIN блок электростанции
|
|
Протокол
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 при 30W ((PoE+)
|
|
Смены функций
|
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 8 Гбит/с (без пробок)
Скорость пересылки: 5,952Mmps
4K.
Размер буфера пакетов: 1,75 Мб
|
|
Сетевые СМИ
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
|
Светодиоды
|
Электроэнергия, волоконная связь, сеть, PoE
PWR: мощность
Волокно: FX1, FX2
Включено: передача нормальная.
Отключен: передача НЕ нормальная ((неисправный оптический модуль или отключен)
Медно-оранжевый: показатель PoE
ПоЭ работает
Выключен: PoE не работает или это устройство Non-PoE
Медная зеленая: индикатор скорости
Включено: скорость передачи 1000 Мбит / с
Мигание: в передаче
Выключен: отключен или рабочая скорость 10/100Mbps
|
|
Потребление энергии
|
Полная нагрузка без PoE≤5W
|
|
Силовое питание
|
Входное напряжение питания PoE: 48V (максимум 52V)
Выходная мощность одного источника питания PoE: 30 W (порт 1 ~ 2)
Общий бюджет: 60 Вт
Выходное напряжение PoE: 48V
Обратное соединение: поддержка
|
|
Проводка PoE
|
1/2 (V+), 3/6 (V-)
|
|
Экология
|
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
|
Механическая информация
|
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 114*93*35 мм

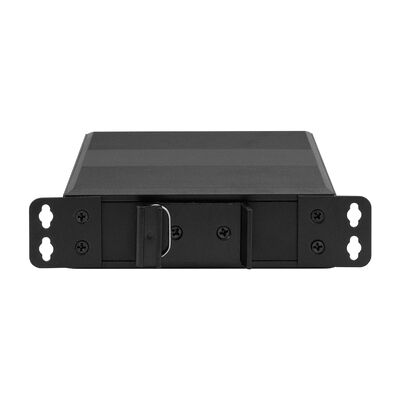

Способ установки: установка на рельсах/стенях
Вес: 0,35 кг/0,45 кг ((Нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
3. Ключевые особенности
1. Гигабитная волокна и PoE интеграция
2× 100/1000Mbps SFP-волоконные порты, поддерживающие мультимодные и одномодные модули волокна для гибких расстояний передачи
2× 10/100/1000Mbps порты RJ45 PoE, совместимые с IEEE 802.3af/at, мощностью до 30 Вт на порт
Общий бюджет мощности PoE 60 Вт, подходящий для высокомощных IP-камер и беспроводных устройств
2. Стабильная производительность переключения
Архитектура переключения хранилища и передачи обеспечивает целостность данных
Высокая пропускная способность системы с неблокирующей переадресацией и низкой задержкой
Авто-переговоры и Auto MDI/MDIX упрощают развертывание сети
Поддержка управления потоком как для полно-дуплексной, так и для полудуплексной связи
3Промышленная надежность
Защита от перенапряжений 6KV Ethernet и сильная иммунитет к электромагнитным токам для наружных и высокоинтерферентных условий
Широкий входный ток постоянного тока (система PoE 48V) с защитой от обратной полярности
Вентиляторный гофрированный металлический корпус (IP40) для эффективного рассеивания тепла
Варианты установки на стенах или на рельсах DIN для гибкой установки
4Простой мониторинг и соблюдение
Светодиодные индикаторы питания, волоконно-волоконной связи, активности Ethernet, скорости и состояния PoE
Соответствует стандартам CE и FCC, подходит для глобального развертывания
4. Размер
- 1pc переключатель
- Руководство пользователя
Примечание
Аксессуары ((DIN рельсовой стойки, оптический модуль, источник питания, патчкорд, сетевой кабель и т.д.)НЕ включены в упаковочную коробку, пожалуйста, приготовьте его самостоятельно или купите целый набор у нас
Информация о коробке доставки
Размер изделия: 11,4*9,3*3,5 см
Размер внутренней коробки: 23*16,5*5,8 см
Масса продукта: 0,35 кг
Масса упаковки: 0,45 кг
Размер главного ящика: 67*33*47 см
Количество упаковки: 40 шт.
Масса упаковки: 20 кг
5Приспособления
|
Промышленный оптический модуль
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Промышленное энергоснабжение DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V до DC48V2.5A, -40°C ≈ 70°C
|
|
IM-DAC220/DC48V5A
|
AC220V до DC48V5A, -40°C ≈ 70°C
|
|
IM-DAC220/DC48V10A
|
AC220V до DC48V10A, -40°C ≈ 70°C
|
6. Применение
1, система CCTV PoE
2, оптоволоконные связи
