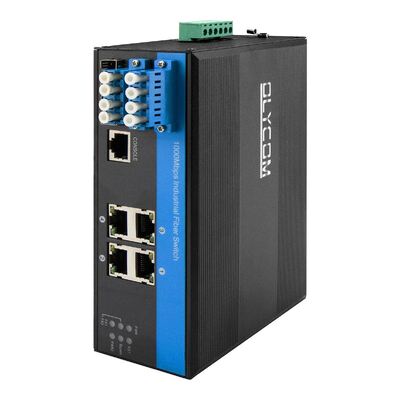

4-портовый промышленный PoE-коммутатор с оптоволоконным байпасом
1. Обзор
IM-FBP244GW — это полностью управляемый промышленный PoE-коммутатор с оптоволоконным байпасом, предназначенный для высокодоступных сетей Ethernet и оптической передачи.
Интегрируя доступ Gigabit PoE, многогигабитные оптоволоконные каналы восходящей связи и двойные каналы оптического байпаса, он обеспечивает бесперебойное подключение к сети даже при потере питания или сбое устройства.
Созданный для надежной работы в суровых условиях, коммутатор сочетает в себе расширенные функции управления Layer 2 с оптоволоконной защитой операторского класса, что делает его идеальным решением для критически важных сетей, где важны время безотказной работы, устойчивость и централизованное управление.
2. Спецификация
|
Название продукта
|
Управляемый промышленный PoE-коммутатор с оптоволоконным байпасом 10/100/1000 Мбит/с (2F+4TP)
|
|
Модель №
|
IM-FBP244GW
|
|
Порт
|
2*100/1000/2500 Мбит/с портов SFP
2* порта LC bypass (SM/MM)
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
4*10/100/1000M UTP RJ45 (Поддержка автоматического определения MDI/MDIX)
|
|
Протокол
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 18 Гбит/с (без перегрузки трафика)
Размер DRAM: 128M
Размер Flash: 16M
Размер буфера пакетов: 4 МБ
VLAND ID: 4096
Размер таблицы MAC-адресов: 8K
Jumbo Frame: 9,6 КБ
|
|
Сетевой носитель
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
|
Светодиоды
|
Питание, сеть, оптоволокно
PWR: Питание
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M (выключен, когда 100 Мбит/с)
Оптоволокно: FX1/FX2
|
|
Электропитание
|
Входное напряжение: 48 В (макс. 52 В)
Выходное напряжение PoE: 48 В
Выходная мощность одного PoE: 30 Вт (порт 1~4)
Максимальный бюджет: 120 Вт
Обратное подключение: поддержка
|
|
Разводка PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Окружающая среда
|
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Отраслевые стандарты
|
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, Общий ±6 кВ
Перенапряжение: IEC61000-4-5, Дифференциальное ±2 кВ, Общее ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень IP40
Размер: 158*115*60 мм
Способ монтажа: DIN-рейка/Настенный монтаж
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
|
Оптоволоконный байпас
|
|
Категория
|
Единица измерения
|
Спецификация
|
|
Диапазон длин волн
|
нм
|
850±40/1300±40
|
1260~1650
|
|
Тестовая длина волны
|
нм
|
850/1300
|
1310/1550
|
|
Вносимые потери
|
дБ
|
Тип: 0,6 Макс: 1,0
|
Тип: 0,6 Макс: 1,0
|
|
Обратные потери
|
дБ
|
MM≥30 SM≥50
|
|
Перекрестные помехи в канале
|
дБ
|
MM≥35 SM≥55
|
|
Поляризационные потери
|
дБ
|
≤0,05
|
|
Потери на длине волны
|
дБ
|
≤0,05
|
|
Температурные потери
|
дБ
|
≤0,05
|
|
Повторяемость
|
дБ
|
≤0,05
|
|
Рабочее напряжение
|
В
|
3,3 В-5 В
|
|
Срок службы
|
раз
|
≥100000000
|
|
Время переключения
|
мс
|
≤10
|
|
Мощность оптической передачи
|
мВт
|
≤500
|
|
Рабочая температура
|
ºc
|
-20~+70
|
|
Температура хранения
|
ºc
|
-40~+85
|
3. WEB UI
1. Интегрированная защита оптического байпаса
Два порта LC оптоволоконного байпаса автоматически поддерживают оптическую непрерывность при выключении коммутатора или возникновении сбоя
Сверхнизкие вносимые потери и быстрое переключение обеспечивают минимальное влияние на качество оптоволоконного сигнала
Поддерживает как одномодовое, так и многомодовое волокно, подходит для передачи на короткие и большие расстояния
2. Высокопроизводительные возможности PoE и коммутации
8× портов Gigabit RJ45 PoE, обеспечивающих питание IEEE 802.3af/at до 30 Вт на порт
Общий бюджет PoE до 240 Вт, поддержка мощных IP-камер, беспроводных точек доступа и устройств доступа
2× портов SFP 100/1000/2500 Мбит/с обеспечивают гибкие оптоволоконные каналы восходящей связи для агрегации или кольцевых сетей
Неблокирующая архитектура коммутации с высокой пропускной способностью и низкой задержкой пересылки
3. Расширенное управление сетью и защита
Полное управление Layer 2, включая VLAN, QoS, IGMP snooping, агрегирование каналов и управление трафиком
Поддерживает STP/RSTP/MSTP и ITU-T G.8032 ERPS, обеспечивая быструю защиту кольца и резервирование
Web GUI, CLI, SNMP и удаленное управление для простого развертывания и обслуживания
Встроенная диагностика кабелей и энергоэффективный Ethernet (EEE) для оптимизированной работы
4. Надежность промышленного класса
Широкий диапазон рабочих температур от -40°C до +75°C
Защита от перенапряжения Ethernet 6 кВ и соответствие промышленным стандартам EMC
Прочный металлический корпус IP40 с возможностью установки на DIN-рейку или на стену
Предназначен для непрерывной работы во внешних шкафах и на промышленных объектах
4. Применение
1. Городские сети (MAN)
Обеспечение бесперебойной оптоволоконной передачи и быстрого восстановления в кольцевых сетях Metro Ethernet.
2. Системы безопасности и видеонаблюдения
Питание и агрегирование IP-камер при поддержании оптоволоконной непрерывности во время технического обслуживания или сбоев питания.
3. Промышленная автоматизация и коммунальные услуги
Поддержка систем SCADA, подстанций и транспортных сетей, где недопустимо время простоя сети.
4. Инфраструктура кампусов и умных городов
Обеспечение устойчивого доступа PoE и агрегации оптоволокна для интеллектуального освещения, контроля доступа и беспроводного покрытия.
5. Телекоммуникационные и критически важные коммуникационные сети
Выполнение функций граничного или агрегирующего коммутатора со встроенным оптоволоконным байпасом для повышения общей живучести сети.
5. Фотографии
6. Аксессуары
|
Промышленный оптический модуль
|
|
OSPL1E06D-85
|
100BASE-FX (850 нм)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 нм)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Промышленный блок питания DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V to DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V to DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V to DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V to DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V to DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V to DC48V10A, -40℃～70℃
|
