2.5G Управляемый PoE Fiber Bypass Switch 8 портов
1. Обзор продукта
IM-FBP288GW - это управляемый промышленный PoE-коммутатор с функцией обхода оптоволокна, разработанный для критически важных систем оптической связи и электропитания.
Он объединяет 8 портов × 10/100/1000 Мбит/с PoE RJ45, 2 порта × 100/1000/2500 Мбит/с SFP для восходящей линии связи по оптоволокну и 2 порта × LC для обхода оптоволокна, обеспечивая бесперебойную оптическую передачу даже в случае потери питания или сбоя устройства.
Поддерживая IEEE 802.3af/at PoE с общим бюджетом мощности до 240 Вт, коммутатор обеспечивает надежную подачу питания к IP-камерам, беспроводным точкам доступа и промышленным периферийным устройствам.
Благодаря промышленному металлическому корпусу IP40, креплению на DIN-рейку или на стену и рабочей температуре от -40°C до +75°C, IM-FBP288GW специально разработан для суровых условий, где важна доступность сети и защита оптического пути.
2. Спецификация
|
Название продукта
|
Управляемый промышленный PoE-коммутатор с функцией обхода оптоволокна 10/100/1000 Мбит/с (2F+8TP)
|
|
Модель №
|
IM-FBP288GW
|
|
Порт
|
2*100/1000/2500 Мбит/с портов SFP
2* порта LC для обхода (SM/MM)
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
8*10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
|
Протокол
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 26 Гбит/с (без перегрузки трафика)
Скорость пересылки: 19,344 млн пакетов в секунду
Размер DRAM: 128M
Размер Flash: 16M
Размер буфера пакетов: 4 МБ
VLAND ID: 4096
Размер таблицы MAC-адресов: 8K
Jumbo Frame: 9,6 КБ
|
|
Сетевые носители
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
|
Светодиоды
|
Питание, сеть, оптоволокно
PWR: Питание
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M (выключен, когда 100 Мбит/с)
Оптоволокно: FX1/FX2
|
|
Электропитание
|
Входное напряжение: 48 В (макс. 52 В)
Выходное напряжение PoE: 48 В
Выходная мощность одного PoE: 30 Вт (порт 1~8)
Максимальный бюджет: 240 Вт
Обратное подключение: поддержка
|
|
Разводка PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Окружающая среда
|
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Отраслевые стандарты
|
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6 кВ
Перенапряжение: IEC61000-4-5, дифференциальное ±2 кВ, общее ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень IP40
Размеры: 158*115*60 мм
Способ монтажа: крепление на DIN-рейку/стену
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
|
Обход оптоволокна
|
|
Категория
|
Единица измерения
|
Спецификация
|
|
Диапазон длин волн
|
нм
|
850±40/1300±40
|
1260~1650
|
|
Тестовая длина волны
|
нм
|
850/1300
|
1310/1550
|
|
Вносимые потери
|
дБ
|
Тип: 0,6 Макс: 1,0
|
Тип: 0,6 Макс: 1,0
|
|
Обратные потери
|
дБ
|
MM≥30 SM≥50
|
|
Перекрестные помехи в канале
|
дБ
|
MM≥35 SM≥55
|
|
Поляризационные потери
|
дБ
|
≤0,05
|
|
Потери по длине волны
|
дБ
|
≤0,05
|
|
Температурные потери
|
дБ
|
≤0,05
|
|
Повторяемость
|
дБ
|
≤0,05
|
|
Рабочее напряжение
|
В
|
3,3 В-5 В
|
|
Срок службы
|
раз
|
≥100000000
|
|
Время переключения
|
мс
|
≤10
|
|
Мощность оптической передачи
|
мВт
|
≤500
|
|
Рабочая температура
|
ºc
|
-20~+70
|
|
Температура хранения
|
ºc
|
-40~+85
|
Как неотъемлемая часть системы оптической связи и защиты, обход оптоволокна обладает высокой надежностью и стабильностью для различных потребностей оптического пути, таких как
В то же время, коммутатор обхода оптоволокна характеризуется
3. Информация о WEB
- Поддержка диагностики кабеля и возможность определения точки неисправности
- Поддержка IEEE802.3az EEE (Energy Efficient Ethernet) Management, оптимизация энергопотребления
- Поддержка STP, RSTP, MSTP, кольцо защиты Ethernet ITU-T G.8032 (EPR)
- Поддержка QoS, классификация трафика QoS, CoS, управление полосой пропускания (направление ввода/вывода), подавление шторма, дифференцированные услуги
- Поддержка IEEE802.1q VLAN, порт VLAN, на основе Mac VLAN, IP подсети VLAN, Protocol VLAN, преобразование VLAN, MVR
- Поддержка динамической агрегации каналов IEEE802.3ad LACP, статической агрегации каналов
- Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
- Поддержка отчета агента IGMP, MLD snooping
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка Cisco® like CLI, Web management, SNMP v1/v2c/v3, Telnet
- Поддержка обновления программного обеспечения через TFTP и HTTP, резервирование прошивки предотвращает сбой обновления
- Поддержка DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Поддержка RMON, MIB II, зеркальное отображение, журнал событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4. Применение
- Городские сети (MAN) – Обеспечивает бесперебойную передачу по оптоволокну при сбое встроенных устройств или необходимости технического обслуживания.
- Системы видеонаблюдения и безопасности – Питает IP-камеры через PoE, защищая при этом оптоволоконные линии в наружных и придорожных установках.
- Промышленная автоматизация и мониторинг – Поддерживает непрерывную связь на заводах, подстанциях и в сетях промышленного управления.
- Системы мониторинга оптических сетей – Идеально подходит для вставки оборудования мониторинга, анализа или защиты без риска прерывания трафика.
- Лабораторные условия и условия НИОКР – Обеспечивает стабильное, повторяемое переключение оптоволокна для оптического тестирования и проверки системы.
- Инфраструктура транспорта и умного города – Поддерживает мониторинг дорожного движения, железнодорожную связь и общегородские сети наблюдения.
5. Упаковочный лист
Примечание
Аксессуары (кронштейн для DIN-рейки, оптический модуль, блок питания, патч-корд, сетевой кабель и т. д.) НЕ входят в упаковочную коробку, пожалуйста, подготовьте их самостоятельно или приобретите полный комплект у нас
Информация об упаковочной коробке
Размер продукта: 15,8*11,5*6 см
Размер внутренней коробки: 25,3*20,8*8 см
Вес продукта: 0,75 кг
Вес упаковки: 0,9 кг
Размер основной коробки: 55,5*40*41 см
Количество в упаковке: 20 шт.
Вес упаковки: 20 кг
6. FAQ
1, На каком чипе основано?
Olycom: Vitesse
2, Могу ли я настроить его?
Olycom: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммная колодка питания и т. д.)
3, Могу ли я подключить его к устройствам 10/100M?
Olycom: Да
Для портов LAN они поддерживают автоматическое определение 10/100/1000M
Для оптоволоконных портов настройте скорость 100 Мбит/с через Web GUI или CLI
4, Могу ли я отключить функцию PoE для некоторых портов, когда это необходимо?
A: Да
Все управляемые коммутаторы PoE в этой серии поддерживают управление PoE
Просто установите статус PoE через Web GUI или CLI
5, Делаете ли вы SKD/CKD?
A: Да
Как завод, мы много раз имели с этим дело.

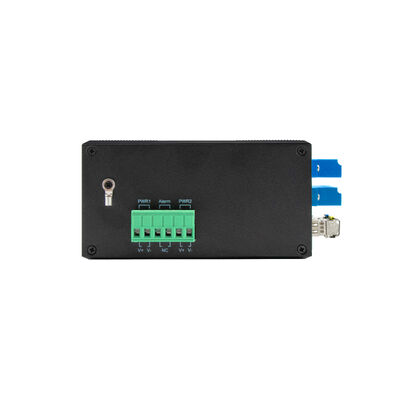

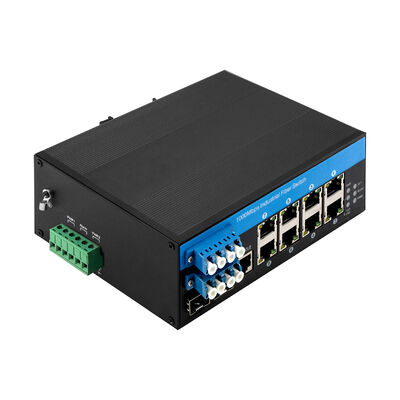

7. Фотографии
