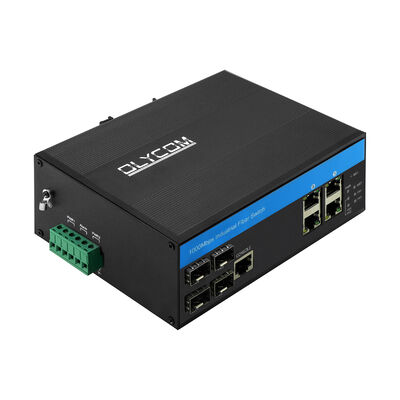

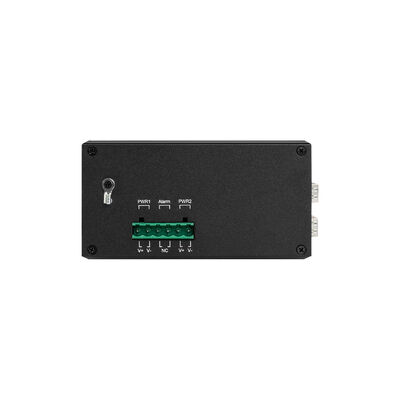

Olycom Управляемый промышленный PoE-оптический коммутатор
1. Обзор продукта
1.1 IM-FP444GW - это управляемый промышленный PoE-оптический коммутатор, разработанный для высоконадежной передачи Ethernet и оптоволокна в суровых условиях. Он объединяет 4 × 100/1000/2500 Мбит/с оптических порта SFP с 4 × 10/100/1000 Мбит/с портами RJ45 с поддержкой PoE, обеспечивая гибкое решение для доступа и агрегации для промышленных сетей, наружного видеонаблюдения и распределенных оптоволоконных архитектур.
1.2 Соответствуя стандарту IEEE 802.3af/at, коммутатор обеспечивает до 30 Вт на порт PoE с общим бюджетом мощности 120 Вт, обеспечивая стабильную передачу питания и данных для IP-камер, беспроводных точек доступа и периферийных устройств. Благодаря металлическому корпусу со степенью защиты IP40, креплению на DIN-рейку или на стену и широкому диапазону рабочих температур от -40°C до +75°C, IM-FP444GW предназначен для непрерывной работы в сложных промышленных и наружных условиях.
2. Основные характеристики
IM-FP444GW сочетает в себе расширенное управление Layer 2, промышленную защиту и высокопроизводительные возможности коммутации:
-
Гибридный дизайн Fiber & PoE – 4 × 2.5G порта SFP для передачи оптоволокна на большие расстояния и 4 × гигабитных порта RJ45 PoE.
-
Промышленная подача питания PoE – соответствует IEEE 802.3af/at, 30 Вт на порт, общий бюджет PoE 120 Вт, выход 48 В.
-
Расширенное управление Layer 2 – поддерживает VLAN (802.1Q), QoS, IGMP/MLD snooping, агрегирование каналов LACP и управление пропускной способностью.
-
Защита кольца и резервирование – поддерживает STP, RSTP, MSTP и Ethernet Protection Ring (EPR) ITU-T G.8032 для быстрого восстановления сети.
-
Промышленная надежность – защита от перенапряжений Ethernet 6 кВ, защита от электростатического разряда до ±15 кВ в воздухе, соответствие промышленным стандартам EMC.
-
Высокая производительность коммутации – коммутационная способность 28 Гбит/с, скорость пересылки 20,83 млн пакетов в секунду, таблица MAC на 8K, jumbo-кадры 9,6 КБ.
-
Гибкое управление – Web GUI, CLI, подобный Cisco®, SNMP v1/v2c/v3, Telnet, SSH, HTTPS и резервирование прошивки.
-
Энергоэффективность и диагностические функции – IEEE 802.3az EEE, диагностика кабеля, зеркалирование портов, RMON и ведение журналов событий.
3. Спецификация
|
Название продукта
|
Управляемый промышленный PoE-оптический коммутатор 10/100/1000 Мбит/с (4F+4TP)
|
|
Модель №
|
IM-FP444GW
|
|
Порт
|
4*100/1000/2500 Мбит/с портов SFP
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
8*10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
|
Протокол
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 28 Гбит/с (без перегрузки трафика)
Скорость пересылки: 20,83 млн пакетов в секунду
Размер DRAM: 128M
Размер Flash: 16M
Размер буфера пакетов: 4 МБ
VLAND ID: 4096
Размер таблицы MAC-адресов: 8K
Jumbo Frame: 9,6 КБ
|
|
Сетевые носители
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
|
Светодиоды
|
Питание, сеть, оптоволокно
PWR: Питание
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M (выключен при 100 Мбит/с)
Оптоволокно: FX1/FX2/FX3/FX4
|
|
Электропитание
|
Входное напряжение: 48 В (макс. 52 В)
Выходное напряжение PoE: 48 В
Выходная мощность одного PoE: 30 Вт (порт 1~4)
Максимальный бюджет: 120 Вт
Обратное подключение: поддержка
|
|
Разводка PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Окружающая среда
|
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Промышленные стандарты
|
ESD: IEC61000-4-2, ±15 кВ в воздухе, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6 кВ
Перенапряжение: IEC61000-4-5, дифференциальный ±2 кВ, общий ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень IP40
Размеры: 158*115*60 мм
Способ монтажа: Монтаж на DIN-рейку/стену
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
|
Гарантия
|
3 года, пожизненная техническая поддержка
|
4. Размеры
5. Web UI
6. Функции программного обеспечения
- Поддержка диагностики кабеля и возможность определения точки неисправности
- Поддержка IEEE802.3az EEE (Energy Efficient Ethernet) Management, оптимизация энергопотребления
- Поддержка STP, RSTP, MSTP, Ethernet Protection Ring (EPR) ITU-T G.8032
- Поддержка QoS, классификация QoS трафика, CoS, управление пропускной способностью (направление ввода/вывода), подавление шторма, дифференцированные услуги
- Поддержка IEEE802.1q VLAN, порт VLAN, на основе Mac VLAN, IP подсети VLAN, Protocol VLAN, преобразование VLAN, MVR
- Поддержка динамического агрегирования каналов IEEE802.3ad LACP, статического агрегирования каналов
- Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
- Поддержка отчета агента IGMP, MLD snooping
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка CLI, подобного Cisco®, веб-управления, SNMP v1/v2c/v3, Telnet
- Поддержка обновления программного обеспечения через TFTP и HTTP, резервирование прошивки предотвращает сбой обновления
- Поддержка DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Поддержка RMON, MIB II, зеркальное отображение, журнал событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Пожалуйста, свяжитесь с нами для получения руководства по веб-интерфейсу или CLI
7. Применение
8. Аксессуары
|
Промышленный оптический модуль
|
|
OSPL1E06D-85
|
100BASE-FX (850 нм)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 нм)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Промышленный блок питания DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V to DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V to DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V to DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V to DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V to DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V to DC48V10A, -40℃～70℃
|
9. FAQ
1, На каком чипе основано?
Olycom: Vitesse
2, Могу ли я настроить его?
Olycom: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммная колодка питания и т. д.)
3, Могу ли я подключить его к устройствам 10/100M?
Olycom: Да
Для портов LAN они поддерживают автоматическое определение 10/100/1000M
Для оптоволоконных портов настройте скорость 100 Мбит/с через Web GUI или CLI
4, Могу ли я отключить функцию PoE для некоторых портов при необходимости?
A: Да
Все управляемые коммутаторы PoE в этой серии поддерживают управление PoE
Просто установите статус PoE через Web GUI или CLI
5, Делаете ли вы SKD/CKD?
A: Да
Как завод, мы много раз имели с этим дело.
