Ключ оптоволоконного обхода AC/DC Двойной вход 2*2B LC SM/MM
Внедрение коммутатора обхода волоконного канала
- Волоконный обход имеет характеристики низкой потери, высокой стабильности и высокой надежности.
- Для различных нужд оптического пути модули оптических коммутаторов могут быть настроены таким образом, чтобы удовлетворить потребности в оптическом пути сложных систем испытаний и повысить эффективность испытаний продукта.
- Это незаменимый основной продукт для мониторинга и защиты оптических систем связи, которые могут быть подключены к системам оптической связи высокой плотности.
Спецификация оптического обходного коммутатора
| Наименование продукта |
2*2B обходный переключатель
|
| Интерфейс питания |
Стандартный промышленный терминал. |
| Защита от полярности |
Поддержка |
| Интерфейс оптического волокна |
LC/SC |
| Диапазон длины волны |
850±40/1300±40nm; 1260~1650nm |
| Пробная длина волны |
850/1300nm; 1310/1550nm |
| Вставить потерю |
Тип:0.6 дБ максимум:10,0 дБ; Тип:0Максимальный.6 дБ:10,0 дБ |
| Возвратные потери |
MM≥30 дБ SM≥50 дБ |
| Прослушивание по каналу |
MM≥35 дБ SM≥55 дБ |
| Потери поляризации |
≤ 0,05 дБ |
| Потеря длины волны |
≤ 0,05 дБ |
| Потеря температуры |
≤ 0,05 дБ |
| Повторяемость |
≤ 0,05 дБ |
| Продолжительность службы |
≥100000000 раз |
| Время переключения |
≤ 10 мс |
| Передающая оптическая мощность |
≤ 500 мВт |
| Экология |
Рабочая температура: -20°~70°C
Температура хранения: -40°С 85°С
|
Диаграмма соединения оптического волоконного обхода
Применение
Заявления
Промышленный модуль обхода волоконного канала широко используется в волоконно-волоконных сетях, где непрерывность и защита ссылок имеют критическое значение, в том числе:
- Метрополитенские сети (MAN):обеспечивает бесперебойное подключение магистрали во время отключения электроэнергии или технического обслуживания оборудования.
- Мониторинг системы оптической связи: позволяет в режиме реального времени защищать и перенаправлять пути волокна в системах мониторинга и защиты.
- Лабораторные исследования и разработки и платформы тестирования: поддерживает динамическое переключение оптических путей для автоматизированного тестирования и высокоэффективных испытательных сред.
- Add/Drop Multiplexing & Dynamic Optical Configuration: идеально подходит для систем, требующих частого изменения оптического пути без физического перепроводки.
- Системы высокой плотности волокна: подходят для телекоммуникаций, центров обработки данных, коммунальных услуг и промышленных сетей со строгими требованиями к времени работы.

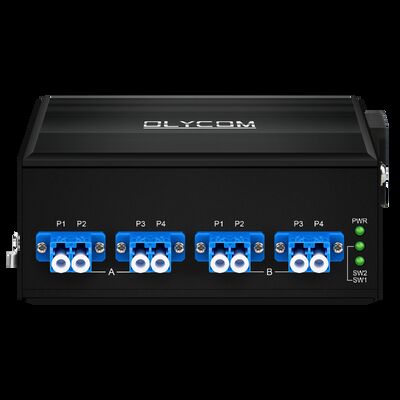

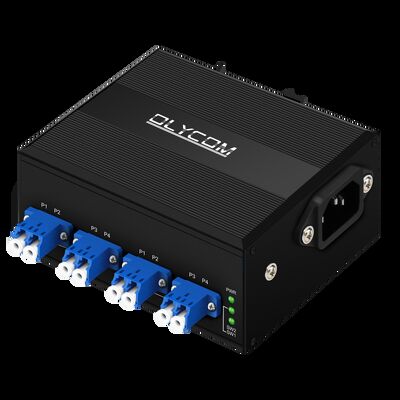

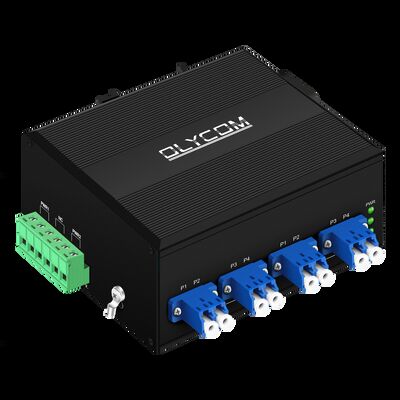

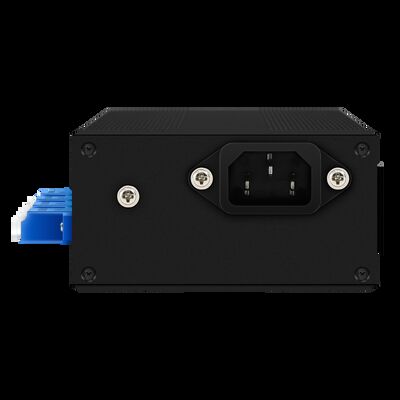

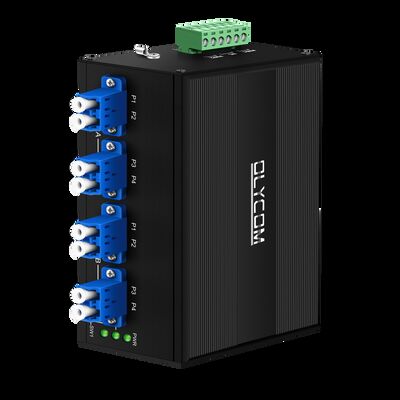

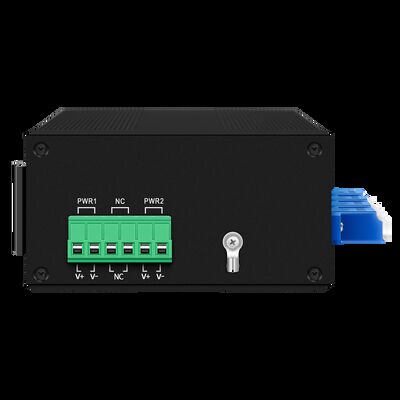

Фактические фотографии обхода волоконного переключателя
Частые вопросы
Вопрос: Какова функция этого обходного волокна?
Если защищенный переключатель отключен,оптический путь будет пропустить переключатель волоконного и напрямую подключаться к следующему переключателю волоконного через обходный оптический переключательУбедитесь, что когда один из коммутаторов из волокна отключен, другие коммутаторы из волокна могут работать нормально.
Вопрос: Включает ли это питание?
Ответ: Нет, не включает в себя один адаптер питания, и необходимо купить адаптер питания отдельно. Входное напряжение 12V-52VDC.
Вопрос: Какой диапазон температуры может выдержать это устройство?
О: Рабочая температура -20°70°C ((-4°158°F)
Вопрос: Он поставляется с небольшим динорельсом?
Ответ: переключатель поддерживает 35 мм динорельса, но динорельс не включен.
Вопрос: Это управляемый продукт?
Ответ: Нет, это неконтролируемый продукт.
Для различных нужд оптического пути,модули оптических коммутаторов могут быть настроены для удовлетворения потребностей оптических путей сложных систем испытаний и повышения эффективности испытаний продукцииЭто незаменимый основной продукт для мониторинга и защиты систем оптической связи, которые могут быть подключены к системам оптической связи высокой плотности.
Список упаковки:
-1pc обходный механический оптический переключатель
- Руководство пользователя
- Сменяемый терминальный блок
