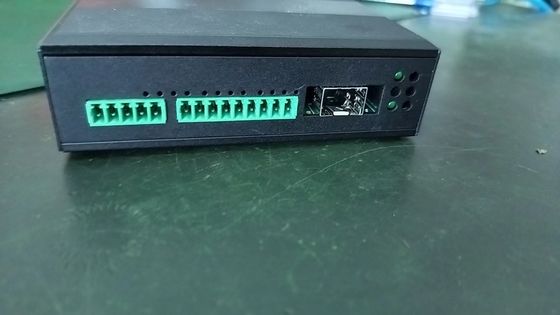

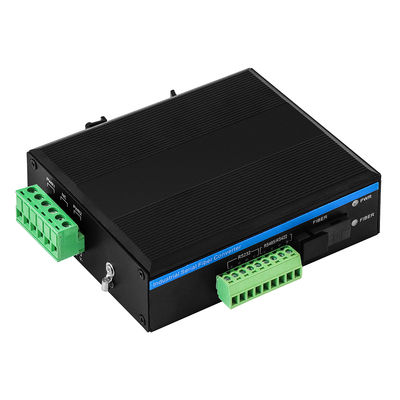

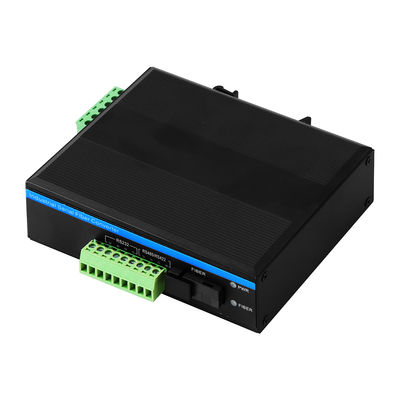

Промышленный оптический преобразователь RS485 RS422 RS485
Последовательно-оптический медиаконвертер Оптоволоконный модем
Введение последовательных данных в оптоволоконный преобразователь
Оптоволоконный медиаконвертер IM2101-RS232/RS422/RS485 представляет собой устройство последовательно-оптической связи промышленного уровня, предназначенное для надежной передачи данных на большие расстояния в суровых условиях. Он преобразует последовательные сигналы RS232, RS422 или RS485 в оптические сигналы, обеспечивая связь на расстоянии до 80 км по одномодовому оптоволокну, обеспечивая при этом полную электрическую изоляцию между подключенными устройствами.
Благодаря монтажу на промышленную DIN-рейку, широкому диапазону входной мощности постоянного тока, защите от перенапряжения и защите от электростатического разряда IM2101 эффективно устраняет электромагнитные помехи, проблемы с контуром заземления и повреждения, вызванные молнией, обычно встречающиеся в промышленных сетях связи.
Преобразователь широко используется в системах SCADA, промышленной автоматизации, распределительных сетях, интеллектуальных транспортных системах, водоочистных сооружениях, мониторинге нефти и газа, а также в приложениях удаленной телеметрии, где стабильная и безопасная последовательная связь имеет решающее значение.
Спецификацияоптоволоконного модема
| Стандартный |
EIA/TIA RS232, RS-422, RS-485 |
| Оптоволоконный разъем |
Стандарт SC, опционально ST/FC |
| Расстояние между волокнами |
50/125 мкм MMF: 2 км, 62,5/125 мкм MMF: 5 км, 9/125 SMF: 20/40/60/80 км |
| Последовательный разъем |
RS-232, RS-422, RS-485: терминал Феникс |
| Серийное расстояние |
Порт RS-232 15 м, RS-422, RS-485: 1500 метров |
| Ставка |
0-120 Кбит/с |
| Скорость передачи данных |
От 300 бод до 115 200 бод |
| RS-485 |
D+, D-, земля |
| РС-422 |
R+, R-, T+, T-, земля |
| РС-232 |
ВХОД, ВЫХОД, ЗЕМЛЯ |
| Мощность |
2 Вт, 12–52 В |
| Статическая защита |
Защита от электрического статического разряда 15 кВ (ESD) |
| Защита от перенапряжения |
Защита от перенапряжения 1500 Вт/сек. |
| Рабочая температура |
от -40°С до +70°С |
| Температура хранения |
от -40°С до +85°С |
| Влажность при хранении |
5%~90% не снисходительно |
| Размеры |
114*93*35 мм |
| Масса |
Вес нетто 0,35 кг/шт. |
Приложение
Часто задаваемые вопросы
Вопрос 1. Как я могу расширить связь RS485 за пределы 1200 метров?
IM2101 преобразует сигналы RS485 в оптоволоконную передачу, увеличивая расстояние связи до 80 км, устраняя при этом ухудшение сигнала и электромагнитные помехи.
В2. Можно ли использовать этот преобразователь для систем SCADA?
Да. Он предназначен для приложений SCADA, RTU, ПЛК, РСУ, телеметрии и промышленной автоматизации, требующих надежной последовательной связи на большие расстояния.
Вопрос 3. Повышает ли передача по оптоволокну надежность связи?
Да. Оптоволоконная связь невосприимчива к электромагнитным помехам, грозовым перенапряжениям и проблемам с контуром заземления, которые обычно возникают в медных кабелях.
Вопрос 4. Требуется ли настройка перед установкой?
Нет. Преобразователь поддерживает работу по принципу «включай и работай» с автоматической адаптацией скорости передачи данных.
Вопрос 5. Какие устройства можно подключить?
Преобразователь поддерживает ПЛК, RTU, счетчики электроэнергии, счетчики воды, датчики, промышленные контроллеры, системы дорожного движения и другие устройства RS232/RS422/RS485.
