Главная страница /Продукция/Приемопередатчик модуля SFP/25 Гбит/с SFP28 Передатчик одномодный 10 км SFP+ двойной порт LC CE RoHS с DDM

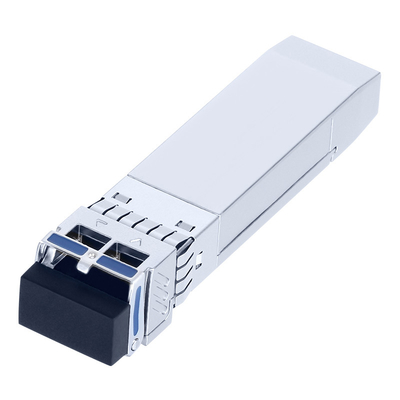

25 Гбит/с SFP28 Передатчик одномодный 10 км SFP+ двойной порт LC CE RoHS с DDM

1pc
MOQ
Подлежит обсуждению
цена
25 Гбит/с SFP28 Передатчик одномодный 10 км SFP+ двойной порт LC CE RoHS с DDM
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Модуль одномодового волокна 25G
Порт: Дуплексный LC-коннектор
Расстояние: Дальность действия 10 км
Одиночный режим: Да, да.
Конфигурация: поддержка
Операционная температура: 0 к +70°C
Выделить:

10 км SFP28 передатчик

,

Двойной LC порт SFP28 приемник

,

25 Гбит/с SFP28 приемопередатчик
Основная информация
Место происхождения: Шэньчжэнь, Китай
Фирменное наименование: Olycom
Сертификация: CE RoHS FCC ISO9001
Номер модели: OSPLTG10D
Оплата и доставка Условия
Упаковывая детали: 1 шт. в картонной упаковке, 0,25 кг/шт. в валовом весе
Время доставки: 3 ~ 7 рабочих дней
Условия оплаты: T/T, Paypal
Поставка способности: 2000 шт/месяц
Характер продукции
Оликом SFP28 25G одномодный волоконно-приемник

Характеристики продукта

  • Поддерживает скорость до 25,78 Гбит/с
  • Отпечаток SFP+ с горячим подключением
  • CWDM DFB лазер и фотодиод PIN, до 10 км для передачи по SMF
  • Соответствует SFP+ MSA и SFF-8472 с двойной емкостью LC
  • Совместимость с RoHS
  • Единое питание +3,3В
  • Цифровое диагностическое наблюдение в режиме реального времени
  • Температура рабочего корпуса: от 0 до +70°C



Описание



  • SFP28-передатчики представляют собой высокопроизводительные, экономически эффективные модули, поддерживающие скорость передачи данных 25,78 Гбит / с и расстояние передачи 10 км с помощью SMF.
  • Передатчик состоит из трех частей: лазерного передатчика DFB, фотодиода PIN, интегрированного с трансимпедантным предварительным усилителем (TIA) и блоком управления MCU.Все модули отвечают требованиям класса I лазерной безопасности.
  • Передатчики совместимы с SFP Multi-Source Agreement и SFF-8472 цифровыми диагностическими функциями.



Применение



25GBASE-LR



25 Гбит/с SFP28 Передатчик одномодный 10 км SFP+ двойной порт LC CE RoHS с DDM 0



Оптические и электрические характеристики



Параметр Символ Минуты Типичный Макс Единица Примечания
Передатчик
Центральная длина волны λc λc-6.5 λc λc+6.5 nm
Спектральная ширина ((-20 дБ) Δλ     1 nm
Соотношение подавления в боковом режиме SMSR 30 -   ДБ
Средняя выходная мощность Поут 0   6 dBm 1
Соотношение вымирания Скорая помощь 3.5     ДБ
Дифференциал колебания ввода данных ИНО автомобиля 180   850 mV 2
Дифференциальная импеданс входа ZIN 90 100 110 Ω
Отключить TX Отключить   2.0   Vcc V
Включить   0   0.8 V
Ошибка TX Вина   2.0   Vcc V
Нормально   0   0.8 V
Приемник
Центральная длина волны λc 1260   1620 nm
Чувствительность приемника       - Тринадцать.3 dBm 3
Перегрузка приемника       2 dBm 3
Счетная стоимость УБЕДЕНИЕ     -15 dBm
Указывают на потерю ЛОСА -30     dBm
Гистереза LOS   0.5     ДБ
Дифференциал колебания выхода данных Воут 300   900 mV 4
СО Высокий 2.0   Vcc V
Низкий     0.8 V



Карта цифровой диагностической памяти



Передатчики обеспечивают содержимое серийной памяти ID и диагностическую информацию о текущих условиях работы через серийный интерфейс с двумя проводами (SCL, SDA).



Диагностическая информация с внутренней калибровкой или внешней калибровкой все реализованы, включая мониторинг принимаемой мощности, мониторинг передаваемой мощности, мониторинг тока предвзятости,мониторинг питания напряжением и температуры.



Карта цифровой диагностической памяти определяет конкретное поле данных следующим образом.



25 Гбит/с SFP28 Передатчик одномодный 10 км SFP+ двойной порт LC CE RoHS с DDM 1



Описание пин



25 Гбит/с SFP28 Передатчик одномодный 10 км SFP+ двойной порт LC CE RoHS с DDM 2



Пин Наименование сигнала Описание Включите секу. Примечания
1 VEET Земля передатчика 1
2 TX FAULT Указание на ошибку передатчика 3 Примечание 1
3 TX ОТСТАНОВЛЕННЫЙ Отключить передатчик 3 Примечание 2
4 SDA Сигнал последовательных данных SDA 3
5 SCL Сигнал серийного часа SCL 3
6 MOD_ABS Модуль отсутствует. 3
7 RS0 Не подключен 3
8 СО Потеря сигнала 3 Примечание 3
9 RS1 Не подключен 3
10 ВЭР Приемник заземлен 1
11 ВЭР Приемник заземлен 1
12 ИР- В. Полученные данные 3 Примечание 4
13 РД+ Полученные данные 3 Примечание 4
14 ВЭР Приемник заземлен 1
15 ВЦКР Силовое питание приемника 2
16 VCCT Силовое питание передатчика 2
17 VEET Земля передатчика 1
18 TD+ Передача данных 3 Примечание 5
19 ТД- Передача данных 3 Примечание 5
20 VEET Земля передатчика 1

25 Гбит/с SFP28 Передатчик одномодный 10 км SFP+ двойной порт LC CE RoHS с DDM 3


Размер



25 Гбит/с SFP28 Передатчик одномодный 10 км SFP+ двойной порт LC CE RoHS с DDM 4



Информация о заказах



Номер части Описание продукта
OSPLTG10D 1271~1371nm, 25,78Gbps, LC, 10km, 0°C~+70°C, с DDM

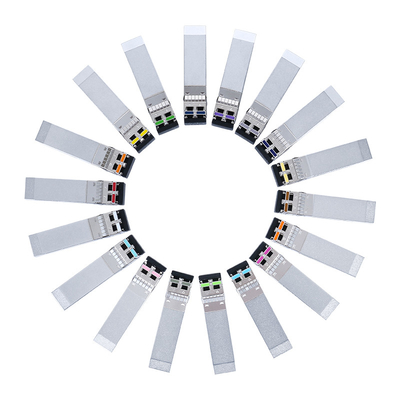

Путь длины волны λC
Код λC Единица Код λC Единица Код λC Единица Код λC Единица
27 1271 nm 29 1291 nm 31 1311 nm 33 1331 nm
35 1351 nm 37 1371 nm
