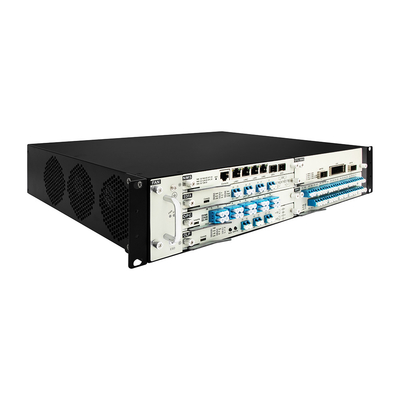

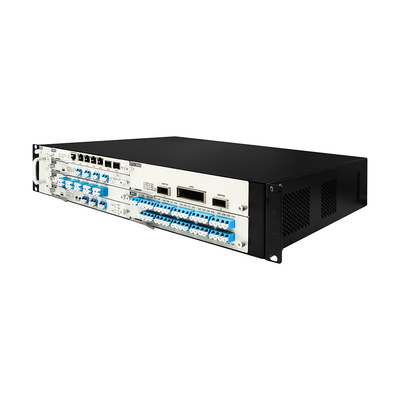

19 " 2U DWDM оптическая система передачи с EDFA OTU DCM карта Wdm система передачи

• Стандартная высота 19 дюймов 2U;
• Высокая интеграция: на одной стойке поддерживается 7 слотов для общего обслуживания и 1 слот для управления сетью;
• Единая платформа: поддерживает смешанное вставление различных визитных карточек, единое управление сетью;
• Высокая надежность: поддержка защиты от переменного и постоянного тока 1+1 одновременно;
• Хорошие показатели теплоотведения: 3 высокопроизводительных высокоскоростных вентилятора обеспечивают достаточную теплоотдачу;

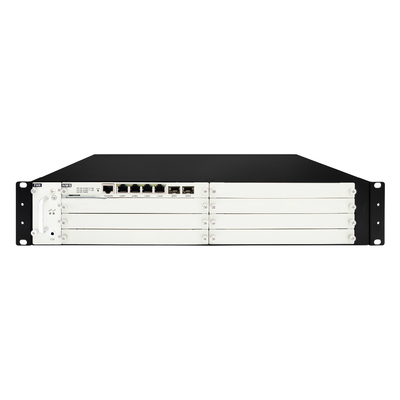

Передняя панель

1) SLOT1 может быть вставлен в основную карту управления NMS, а SLOT2?? 7 может быть вставлен в различные типы сервисных карт

Слот вентилятора: используется для рассеивания тепла шасси. Когда индикатор PWR включен, это означает, что источник питания вентилятора нормален. Если индикатор ALM красный,Это значит, что вентилятор неисправный.Обычно индикатор ALM должен быть выключен.

3) индикаторный свет: PWR: включен: нормальное питание; выключен: отсутствие питания или аномалия.

ALM: включен: отказ вентилятора или перегрев; выключен: нормальный

Задняя панель

1) Слот питания (PIU) находится на задней части устройства, поддерживая как AC (APU) / DC (DPU), питания 1 + 1 горячего резервного

2) индикаторный свет: PWR: включен: нормальное питание; выключен: отсутствие питания или аномалия.
