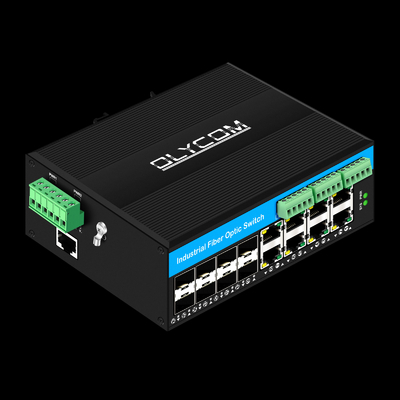

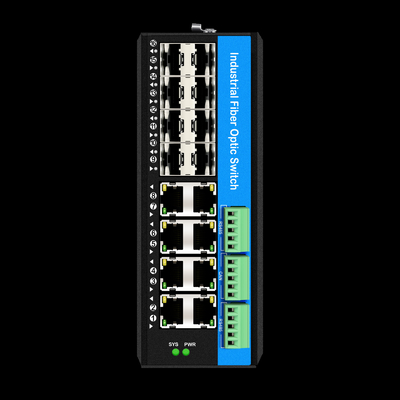

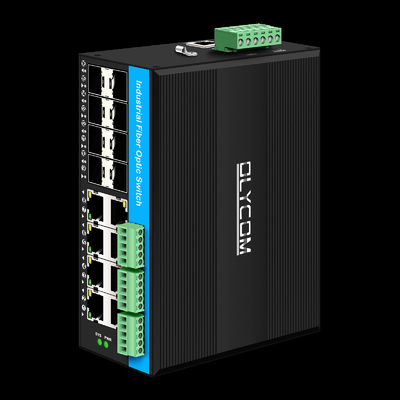

Управляемый 16-портный гигабитный переключатель Poe Din-rail Network Switch 8RJ45+8SFP с 4*RS485+2*CAN BUS

Порт SFP 8 x 1000Mpbs

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)

2 x CAN Bus (стандартный 11-разрядный идентификатор кадра, расширенный 29-разрядный идентификатор кадра,

Поддержка J1939, CANopen, DeviceNet и других протоколов (требуется конфигурация прошивки)

4 x RS485 (поддержка протокола TCP/UDP)

1 x порт консоли (RJ45, скорость Baud: 115200)

Режим передачи:хранение и пересылка

Пропускная способность системы:58 Гбит/с (не пробки)

Размер DRAM: 128M Размер флэша: 16M Размер буфера пакетов: 4Mb

Протокол

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W ((POE)

IEEE 802.3 при 30W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS кольцо

IEEE 802.1Q ((VLAN)

IEEE 802.3x (управление потоком)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab ((LLDP)

IEEE 802.1az ((EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Поддерживает IEEE802.1q VLAN, порт VLAN, Mac VLAN, IP подсеть VLAN, протокол VLAN, конверсию VLAN MVR.

Поддерживает управление IEEE802.3az EEE (энергоэффективный Ethernet), оптимизирует расход энергии.

Поддерживает STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR).

Поддерживает QoS, классификацию передачи QoS, CoS, управление пропускной способностью (направление ввода/вывода), подавление штормов, дифференциальные услуги.

Поддерживает динамическую агрегацию ссылок IEEE 802.3ad LACP, агрегацию статических ссылок.

Поддерживает обнаружение IGMP/MLD V1/V2/V3, фильтрацию/корректировку IGMP, запрос IGMP.

Поддерживает IGMP прокси-отчет, обнаружение MLD.

Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL.

Поддержка IEEE802.3az EEE (Энергоэффективная сеть Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Поддержка Cisco®, таких как CLI, управление веб-сетью, SNMP v1/v2c/v3, Telnet.

Поддержка обновления программного обеспечения через TFTP и HTTP, избыточность прошивки для предотвращения неудач обновления.

Поддержка RMON, MIB II, зеркальное отображение, журнал событий, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Поддержка IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Поддержка SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

Входное напряжение питания POE: 48V (максимум 52V),

Выходная мощность одного источника питания PoE: 30 W (порт 1 ~ 8)

(Стандарты 802.3bt требуют специальных инструкций)

Стандарты: ISO 11898-2 (высокоскоростной CAN)

Скорость связи: 10Kbps~1Mbps (конфигурируемая)

Максимальное количество узлов: 110 (соответствие терминального сопротивления по умолчанию)

Терминальное сопротивление: 120Ω (необязательное терминальное сопротивление, встроенное для каждой CAN)

Защита от изоляции: поддерживает изоляцию от 2500 В постоянного тока (необязательно)

Протокол связи: поддерживает CAN 2.0A/B, CAN FD

Диапазон напряжения автобуса: -3V ~ +32V (защита от перенапряжений)

Стандарты: TIA/EIA-485-A

Рабочий режим: полный или полудвойной (конфигурируемый)

Скорость связи: 115200 bps (конфигурируемая)

Максимальное количество узлов: 32 (по умолчанию) или расширяемые до 256 (требуется ретранслятор)

Защита от изоляции: поддерживает изоляцию от 1500 В постоянного тока (необязательно)

Диапазон напряжения автобуса: -7V ~ +12V (защита от перенапряжений)

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

ФКК:

47 CFR FCC Часть 15 Подчасть B (Класс B) ANSI C63.4:2014

Оружейная оболочка:Оружейная оболочка из металла; класс безопасности:IP40;

Размеры: 158 x 114,8 x 60 мм;

Способ установки:Установка на рельсе
