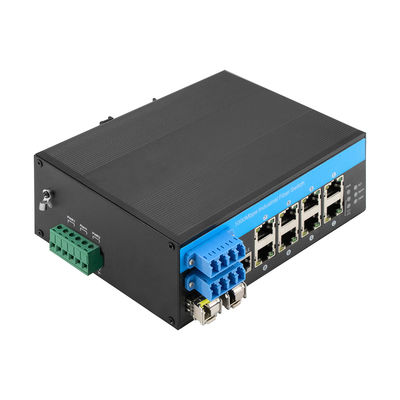

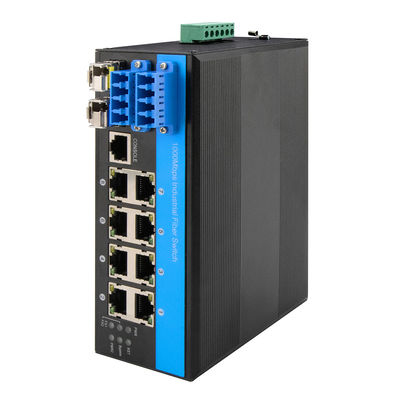

Оптоволоконный обходной переключатель с веб-управлением
Введение в промышленный управляемый коммутатор
- IM-FBS280GW — это промышленный оптоволоконный коммутатор 10/100/1000 Мбит/с, поддерживающий следующие функции:
- 8 портов RJ45 10/100/1000 Мбит/с с автоматическим распознаванием
- 2 оптоволоконных порта SFP 1000/2500 Мбит/с, 2 обходных порта
- Защита от перенапряжения Ethernet 6 кВ, адаптируется к суровым внешним условиям
- Двойной вход питания с широким диапазоном напряжения
- Управление веб-интерфейсом
Спецификация управляемого коммутатора Ethernet
| Название продукта |
Управляемый промышленный оптоволоконный коммутатор 10/100/1000 Мбит/с (2F+8TP) |
| Модель №. |
ИМ-FBS280GW |
| Порт |
2 порта SFP 1000 Мбит/с
СМ: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40 ~ 120 км
ММ: 1310 нм, 2 км
8x10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
| Стандартный |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Идентификатор ВЛАНДИИ |
4096 |
| Джамбо-кадр |
9,6 КБ |
| Таблица MAC-адресов |
8К |
| Переключение функций |
Режим передачи: хранение и пересылка
Задержка пересылки: <10 мкс
Пропускная способность системы: 58 Гбит/с (без пробок)
Размер оперативной памяти: 128 МБ
Размер вспышки: 16M
Размер буфера пакетов: 4Мб
|
| Сетевые СМИ |
10BASE-T: неэкранированная витая пара CAT3, CAT4, CAT5 (≤100 м)
100/1000BASE-TX: экранированная витая пара CAT5 или выше (≤100 м)
Расстояние передачи порта SFP: 20 км, 40 км, 60 км, 80 км, 100 км
|
| светодиоды |
Питание, сеть, оптоволокно, байпас |
| Источник питания |
Входное напряжение: 12-52 В постоянного тока
Мощность без нагрузки: 5 Вт
Обратное соединение: поддержка
|
| Среда |
Рабочая температура: -40～75°C
Температура хранения: -40～85°C.
Рабочая влажность: 10%~90%, без конденсации.
Влажность при хранении: 10%~95%, без конденсации.
|
| Отраслевые стандарты |
ESD: IEC61000-4-2, воздух ± 15 кВ, контакт ± 6 кВ.
EFT: IEC61000-4-4, общий ±6 кВ
Скачок напряжения: IEC61000-4-5, дифференциальный ± 2 кВ, общий ± 6 кВ.
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC, часть 15, подраздел B (класс B), ANSI C63.4:2014.
|
| Механическая информация |
Корпус: гофрированный металлический корпус.
Класс безопасности: IP40
Размер: 158 х 115 х 60 мм
Способ монтажа: DIN-рейка/Настенный монтаж.
Вес нетто/вес брутто: 0,75 кг/0,9 кг
|
| Гарантия |
Замена в течение 1 года; 3 года в ремонте |
Возможности управления
- Поддержка IEEE802.1q VLAN, порта VLAN, VLAN на базе Mac, VLAN IP-подсети, протокола VLAN, преобразования VLAN, MVR
- Поддержка динамического агрегирования каналов IEEE802.3ad LACP, статического агрегирования каналов.
- Поддержка отслеживания IGMP/MLD V1/V2/V3, фильтрации/модуляции IGMP, поиска IGMP
- Поддержка отчета агента IGMP, отслеживание MLD
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+,HTTP/HTTPS, SSL/SSH v2.
- Поддержка Cisco®, например CLI, веб-управление, SNMP v1/v2c/v3, Telnet.
- Поддержка обновления программного обеспечения через TFTP и HTTP, резервирование встроенного ПО предотвращает сбой обновления.
- Поддержка DHCP-клиента/реле/отслеживания/опции отслеживания 82/опции реле 82
- Поддержка RMON, MIB II, зеркального отображения, журнала событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка сервера Telnet IPV6/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Особенности оптического обходного переключателя
| Название продукта |
Оптический переключатель оптоволокна |
| Интерфейс питания |
Стандартный промышленный клеммный блок. |
| Защита от полярности |
Поддерживать |
| Оптоволоконный интерфейс |
ЛК |
| Диапазон длин волн |
850±40/1300±40 нм; 1260~1650 нм |
| Тестовая длина волны |
850/1300 нм; 1310/1550 нм |
| Вставить потерю |
Тип: 0,6 дБ Макс: 1,0 дБ; Тип: 0,6 дБ Макс: 1,0 дБ |
| Возвратная потеря |
ММ≥30 дБ SM≥50 дБ |
| Перекрестные помехи в каналах |
ММ≥35 дБ SM≥55 дБ |
| Потеря поляризации |
≤0,05 дБ |
| Потеря длины волны |
≤0,05 дБ |
| Потеря температуры |
≤0,05 дБ |
| Повторяемость |
≤0,05 дБ |
| Рабочее напряжение |
3,3 В-5 В |
| Срок службы |
≥100000000 раз |
| Время переключения |
≤10 мс |
| Оптическая мощность передачи |
≤500 МВт |
| Среда |
Рабочая температура:-20°~70°C
Температура хранения:-40°～ 85°C.
|
Схема подключения
1. Дуплексный оптический модуль SFP
2. Одноволоконный SFP BI-DI
Система контроля качества
1. Стандарты: Соответствуют ISO9001, CE, FCC, RoHS, IEEE, ITU-T; соответствие спецификациям клиентов и критериям производительности.
2. Процесс: IQC → производственный контроль → функциональные испытания → экологические испытания → приработка → окончательная проверка.
3. Ключевые тесты: пропускная способность, VLAN/QoS, PoE, точность длины волны, OSNR, стабильность электропитания, долговечность (-40~75°C).
4. Инструменты: OSA, генератор трафика, анализатор протоколов, экологические камеры.
5. Управление: Полная отслеживаемость, записи контроля качества, постоянное совершенствование через RCA и обратную связь.
Часто задаваемые вопросы
Поддерживает ли ваш коммутатор трансиверы 155 Мбит/с?
О: Да, оптическая скорость составляет 100/1000/2500 м. Пожалуйста, настройте скорость 100M в интерфейсе управления, мегабитные модули работают.
Можно ли напечатать мой логотип?
О: Да, обычно он находится на верхней панели устройства.
Что такое скачок напряжения?
А: 6КВ. Сейчас это популярный стандарт на рынке.
Поддерживают ли ваши коммутаторы какие-либо кольцевые протоколы?
О: Да, наши коммутаторы поддерживают STP/RSTP/MSTP и ERPS для кольцевой конфигурации.
Товарная накладная
При первом использовании продукта сначала проверьте комплектность упаковки и комплектность аксессуаров!
- 1 × Основное оборудование
- 1 × Руководство по эксплуатации
- 1 × гарантийный талон
- 1 × консольный кабель
Примечание. Оптоволоконный приемопередатчик и адаптер питания НЕ входят в комплект поставки, их необходимо приобретать отдельно.
