Оликом Industrial Managed Ethernet Bypass Fiber Switch (Индустриальный управляемый Ethernet обходный волоконный коммутатор)
Введение в промышленный сетевой коммутатор
IM-FBS240GW представляет собой коммутатор промышленного обхода волоконного канала скоростью 10/100/1000 Мбит/с, поддерживающий следующие функции
- Широковольтный двойной вход мощности
- Управление веб-интерфейсом
- Установка динорельсов
- Сертификация FCC и CE
И как незаменимая часть оптической системы связи и защиты, обход волокон является очень надежным и стабильным для различных потребностей оптического пути, таких как
- Метрополитенская сеть (MAN)
- Динамическая конфигурация мультиплексирования добавления/отброса
- Мониторинг системы
- Лабораторные исследования и разработки
Тем временем, переключатель передачи волокон характеризует
- Низкая потеря вставки
- Широкий диапазон длины волны
- Низкий канал перекрестного звука
Спецификация переключателя для обхода волокон
| Порт |
2 x 100M/1G/2.5G SFP порты
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
MM: 1310nm, 2km; 850nm, 500m
4x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
| Стандартный |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z
IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344
IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x
IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
| Идентификатор VLAND |
4096 |
| Джамбо рама |
9.6KB |
| Размер таблицы адресов MAC |
8K |
| Функции переключения |
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 58 Гбит/с (без пробок)
Размер DRAM: 128M
Размер вспышки: 16M
Размер буфера пакетов: 4 Мб
|
| Сетевые медиа |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
Расстояние передачи через порт SFP: 20 км, 40 км, 60 км, 80 км, 100 км
|
| Светодиоды |
Электроэнергия, сеть, волокно
PWR: мощность
FX: Волоконный порт ((1/2)
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M ((выключено при 100Mb/s)
|
| Электрическое питание |
Избыточное входное напряжение: DC12-52V
Мощность без нагрузки: 5 Вт
Обратное соединение: поддержка
|
| Экология |
Рабочая температура: -40°75°C
Температура хранения: -40°C -85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
| Промышленные стандарты |
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
| Сертификация |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4:2014
|
| Механическая информация |
Корпус: металлическая оболочка с волнообразной оболочкой
Класс безопасности: IP40
Размеры: 158 x 115 x 60 мм
Способ установки: установка на рельсах/стенях
Чистая масса/общая масса: 0,75 кг/0,9 кг
|
| Гарантия |
Замена в течение 1 года; 3 года ремонта |
Особенности управления
- Поддержка IEEE802.1q VLAN,VLAN-порта, Mac VLAN, IP подсети VLAN, протокола VLAN, VLAN-конвертера, MVR
- Поддержка динамической агрегации ссылок IEEE802.3ad LACP, агрегации статических ссылок
- Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
- Доклад агента ИГМП, подслушивание МЛД.
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка Cisco®, таких как CLI, веб-управление, SNMP v1/v2c/v3, Telnet
- Поддержка обновления программного обеспечения через TFTP и HTTP, избыточность прошивки предотвращает неудачу обновления
- Поддержка DHCP-клиента/релейного/прослеживания/прослеживания опции 82/релейного опции 82
- Поддержка RMON, MIB II, зеркального изображения, журнала событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка IPV6 Telnet сервер /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Характеристики оптического обхода
| Наименование продукта |
Байпас волокон |
| Интерфейс питания |
Стандартный промышленный терминал. |
| Защита от полярности |
Поддержка |
| Интерфейс оптического волокна |
LC |
| Диапазон длины волны |
850±40/1300±40nm; 1260~1650nm |
| Пробная длина волны |
850/1300nm; 1310/1550nm |
| Вставить потерю |
Тип:0.6 дБ максимум:10,0 дБ; Тип:0Максимальный.6 дБ:10,0 дБ |
| Возвратные потери |
MM≥30 дБ SM≥50 дБ |
| Прослушивание по каналу |
MM≥35 дБ SM≥55 дБ |
| Потери поляризации |
≤ 0,05 дБ |
| Потеря длины волны |
≤ 0,05 дБ |
| Потеря температуры |
≤ 0,05 дБ |
| Повторяемость |
≤ 0,05 дБ |
| Рабочее напряжение |
3.3V-5V |
| Продолжительность службы |
≥100000000 раз |
| Время переключения |
≤ 10 мс |
| Передающая оптическая мощность |
≤ 500 мВт |
| Экология |
Рабочая температура: -20°~70°C
Температура хранения: -40°С 85°С
|
Частые вопросы
Ваш коммутатор поддерживает 155 Мбит/с трансивера?
О: Да, оптическая скорость 100M/1000M/2500M. Пожалуйста, просто настроите скорость 100M в интерфейсе управления, мегабитные модули работают.
Можно ли напечатать мой логотип?
О: Да, обычно на верхней панели устройства.
Как я могу получить образцы для тестирования?
О: У нас много магазинов Amazon. Пожалуйста, поищите нашу марку Olycom или названия моделей, если вы знаете.
Вы также можете поговорить с нами о стандартной покупке.
Что за прилив?
Ответ: 6 кВ. Это популярный стандарт на рынке.
Ваши коммутаторы поддерживают протоколы кольца?
О: Да, наши коммутаторы поддерживают STP/RSTP/MSTP и ERPS для конфигурации кольца.

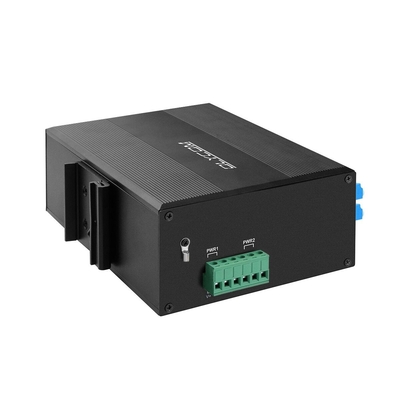

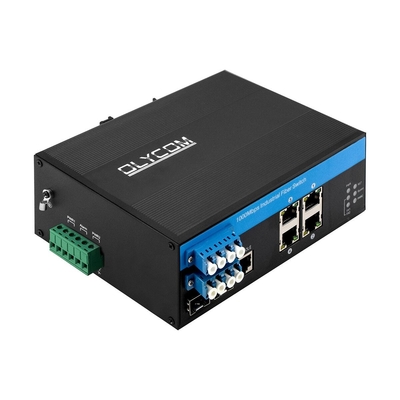

Фото продуктов
