Система оптического оборудования передачи 5U DWDM
ВведениеПлатформа передачи DWDM / OTN

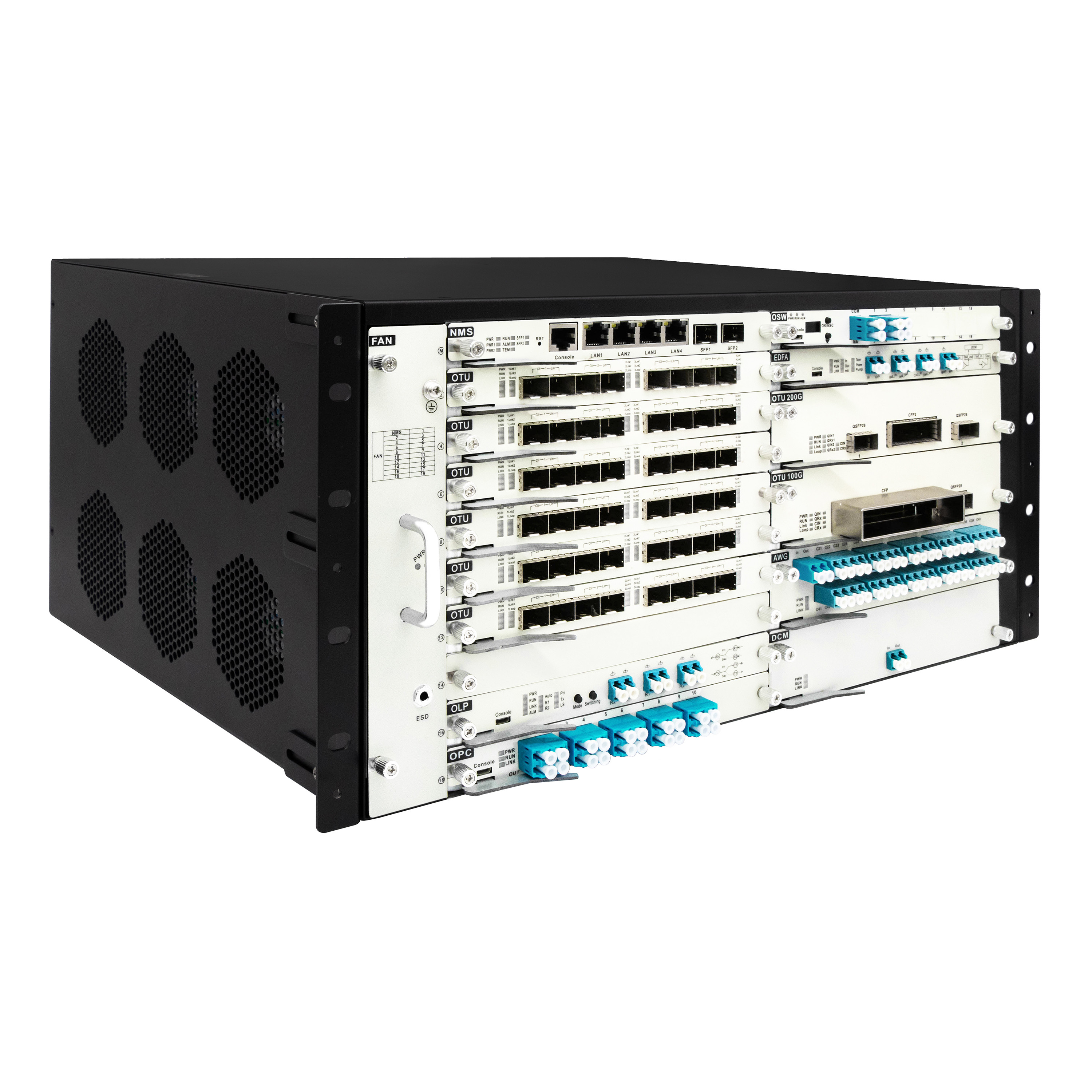

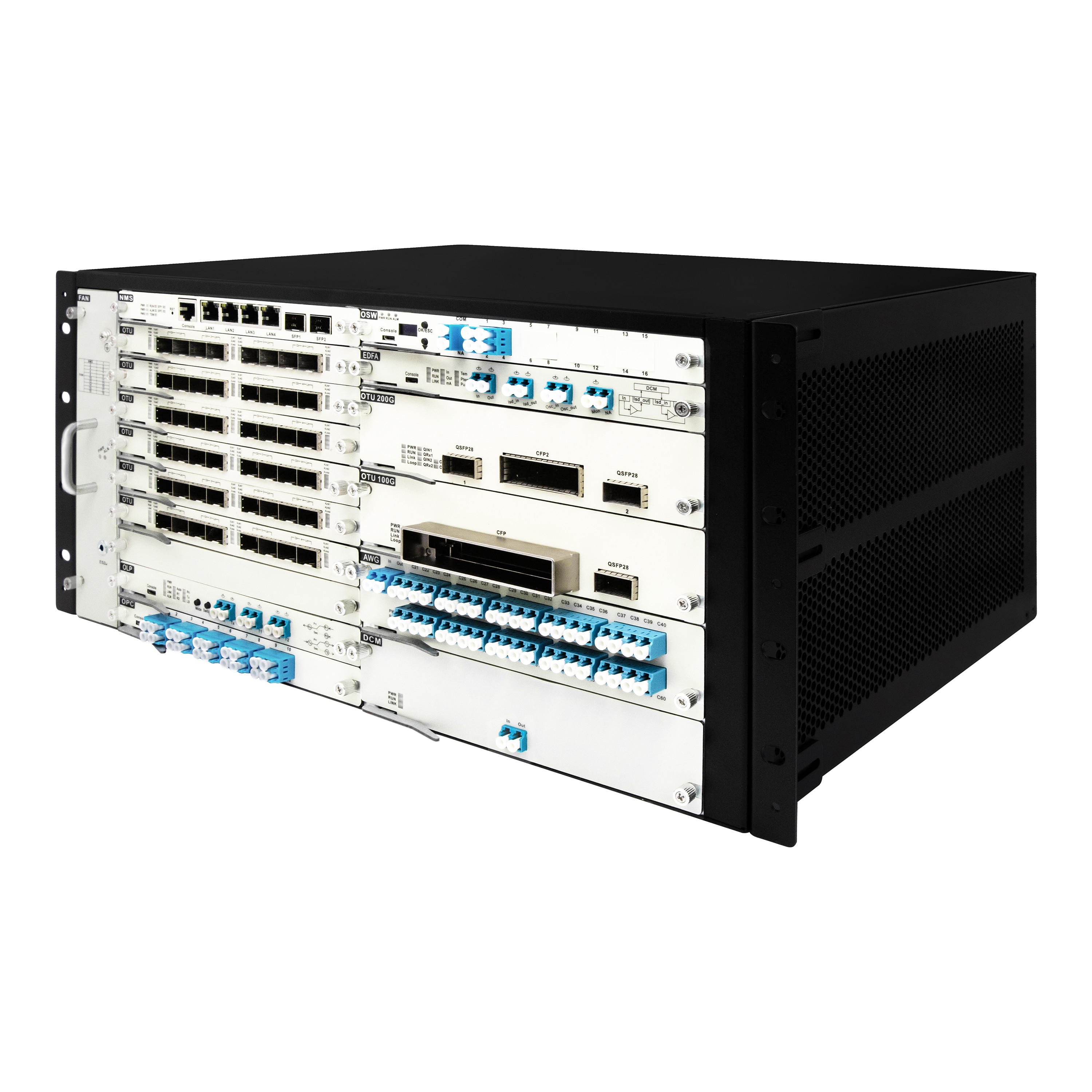

OM3800-5U спроектирован со стандартной 19-дюймовой стойкой 5U для вставки карт. Одно шасси обеспечивает 20 слотов для функциональных модулей, 2 слота для питания и 1 слот для вентилятора.Он принимает дизайн выхода волокна передней панели, размещая все оптические интерфейсы и интерфейсы управления сетью на передней стороне..Холодный воздух втягивается в шасси охлаждающим вентилятором, а затем выводится с левой стороны шасси.

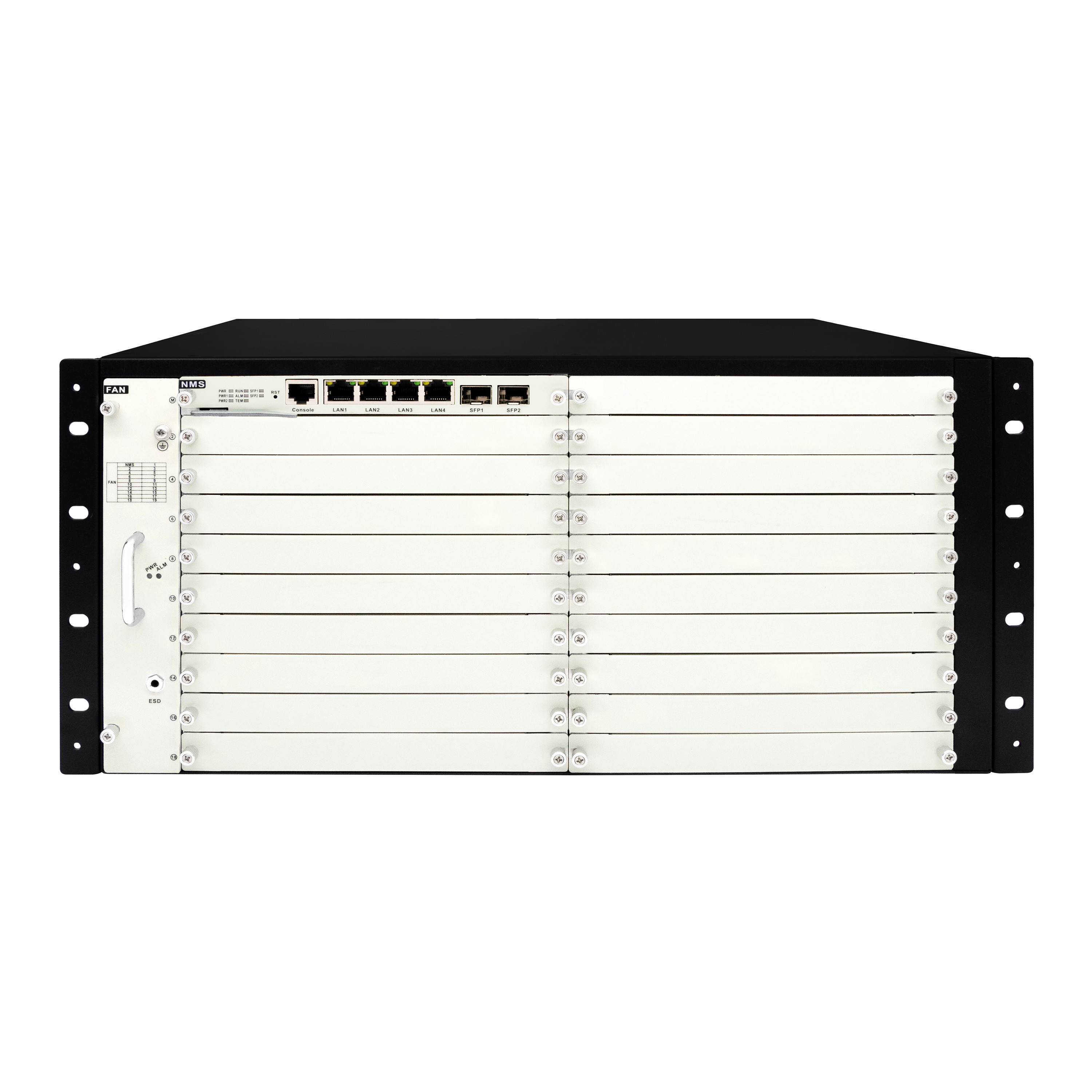

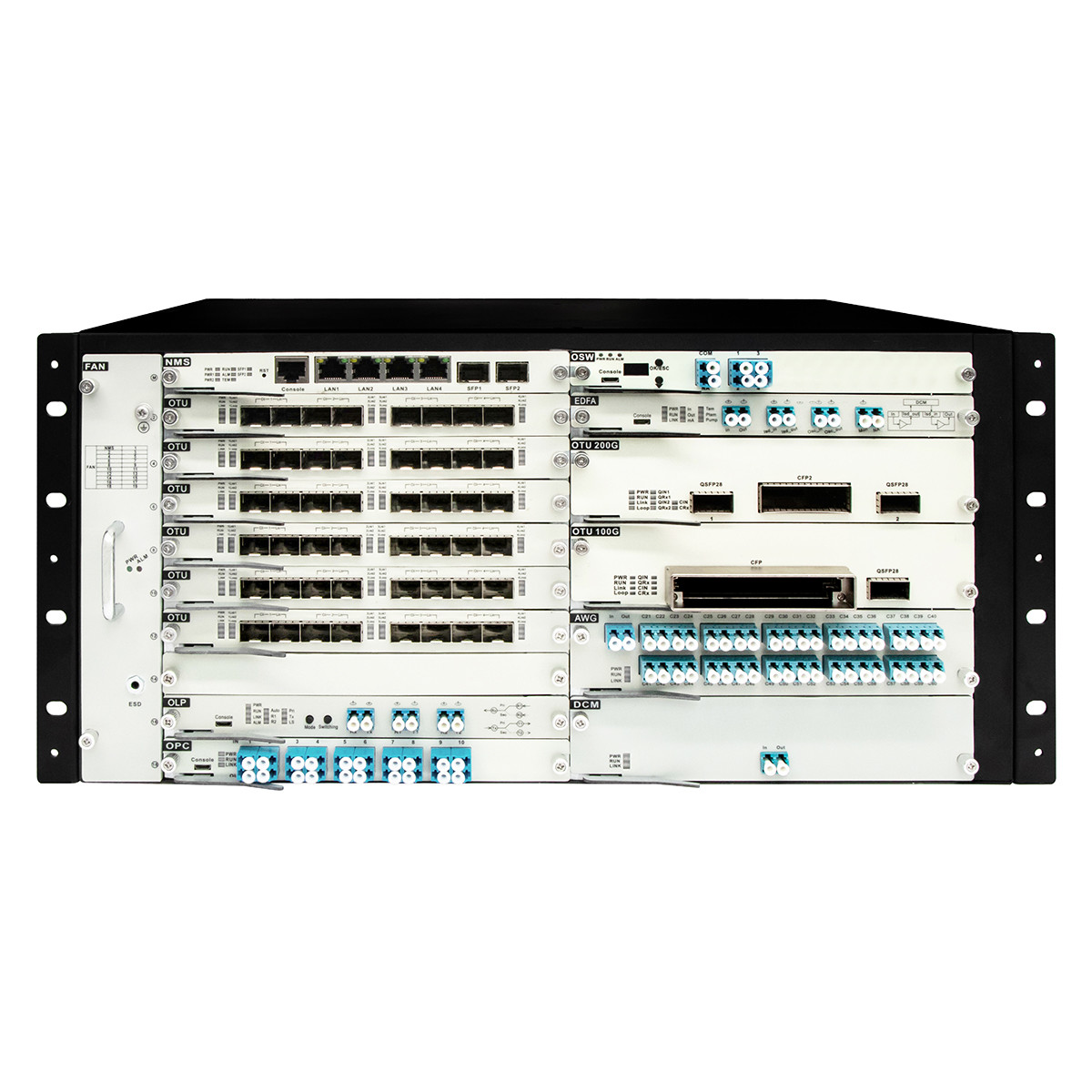

Передняя панель
Примечание:
1. SLOT1 предназначен для вставки карт управления NMS (системы управления сетью), в то время как SLOT2 до 19 может вмещать различные типы визитных карточек.
2. FAN Slot: используется для охлаждения шасси. включенный индикатор PWR указывает на нормальное питание в слоте вентилятора. Если свет ALM красный, это означает неисправность вентилятора.Свет ALM должен быть выключен..
3. Показатели:
- PWR: включен - нормальный источник питания; выключен - нет источника питания или ненормальный.
- ALM: включен - неисправность вентилятора или высокотемпературная сигнализация; выключен - нормальный.
Задняя панель
1. Слот питания (PIU) расположен на задней части устройства, поддерживая как варианты переменного тока (AC - APU), так и постоянного тока (DC - DPU).предоставление отчислений.
2. Показатели:
- PWR-DC, PWR-AC: включен - нормальное питание; выключен - отсутствие питания или ненормальное.
Параметры продукта
| NАме |
Dвыписка |
| Трансмиссионная мощность |
96x10Gbps /96x100Gbps |
| Отдел управления сетью |
Диск управления сетью EMS |
| ОТУ |
Поддержка 1.25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10 Гбит/с Волоконный канал
- CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN или WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Поддержка 8ch/16ch/40ch/48ch |
| ЕФРС |
Усилители волокон, допированные эрбием EDFA |
| DCM |
DCM:G.652/G655 Модуль волокна компенсации дисперсии |
| ОЛП |
Оптическая защита OLP |
| Размер |
Карта услуг |
191 (W) x 253 (D) x 20 (H) мм |
| 1U 4-слотное шасси |
482.5 (W) x 350 ((D)) x 44.5 (H) мм |
| Шасси с 8 слотами 2U |
482.5 (W) x 350 ((D)) x 89 (H) мм |
| Шасси 5U с 20 слотами |
482.5 (W) x 350 ((D)) x 222.5 (H) мм |
| Экология |
Операционная температура |
-10°C ~ 60°C |
| Температура хранения |
-40°C ~ 80°C |
| Относительная влажность |
5% ~ 95% Неконденсирующий |
| Режим питания |
Двойной источник питания, AC220V/DC-48V необязательно |
| Потребление энергии |
1U < 120W, 2U < 200W, 5U < 400W |
Частые вопросы
1Вы производитель?
Да, у нас есть производственная линия и команда исследований и разработок.
Пожалуйста, посетите нас по нижеприведенной ссылке VR, чтобы увидеть наш офис и производственную зону.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2- Сколько времени нужно, если я закажу?
После получения платежа мы начинаем производство.
Если вы заказываете некоторые популярные модели, у нас обычно есть запас. После некоторых испытаний мы отправим материалы.
Если у нас нет запасов, время производства обычно составляет 7 ~ 15 рабочих дней для менее 50 штук / пары.
3Как вы будете отправлять мой заказ?
Мы отправим товар по воздуху ((DHL, UPS или FEDEX) или по морю ((для оптового заказа)
Покупаемые товары можно отправлять по счету клиента или через экспедитора.
Доставка в местную таможню для оформления занимает 3-5 календарных дней.
4Что такое MOQ?
1 штука на пару.
Для многих моделей у нас есть запас, легко отправить образцы для вашего тестирования.
5Можно мне скидку?
Да, и обычно она основана на количестве и после пробных испытаний.
