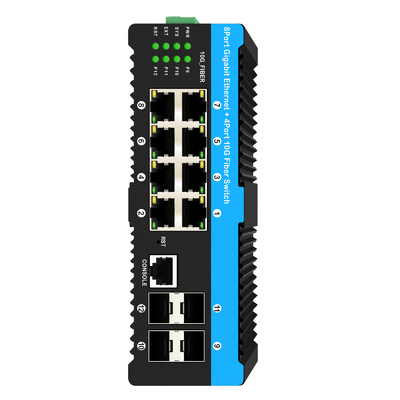

10G L2 L3 управляемый коммутатор волоконного канала с 8 портами PoE
Основные характеристики промышленного управляемого коммутатора
- 8x 10/100/1000Base-T RJ-45 и
- 4x 100M/1G/2.5G/10GBase-FX SFP Fiber, один консольный порт
- Поддержка IEEE 802.3af/на питании до 1 ~ 8 портов RJ45
- Защита от перенапряжений 6 КВ Ethernet, адаптируется к суровой наружной среде
- Поддержка автоматического MDI/MDIX
- Режим управления потоком: полный дуплекс со стандартом IEEE 802.3x, полудуплекс со стандартом обратного давления
- Механизм переключения для хранения и пересылки
- Температура рабочей среды: -40°C~75°C
Спецификация 8-портного коммутатора PoE
| Наименование продукта |
10G Управляемый промышленный POE Fiber Switch (4F+8TP) |
| Модель No. |
IM-FP4X88GW |
| Порт |
4x 10GBase-FX SFP+ волокно
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40~120 км
ММ: 1310 нм, 2 км
8x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
| Стандартный |
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, быстрый Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet по оптическому волокну
IEEE 802.3ae для 10 гигабитного Ethernet
IEEE 802.1d: STP (протокол с деревом протяжения)
IEEE 802.1s: 100Base-TX, быстрый Ethernet
IEEE 802.1w: RSTP (протокол быстрого расширения дерева)
ITU-T G.8032: ERPS (смена защитной системы Ethernet)
IEEE 802.1Q: Виртуальные локальные сети (VLAN)
IEEE 802.1X: Сеть на базе портов и MAC, контроль доступа, аутентификация
IEEE 802.3ad: Агрегация ссылок для параллельных ссылок с LACP ((Протокол контроля ссылок)
IEEE 802.3x: Управление потоком для полного дуплекса
IEEE 802.1ad: Накопленные VLAN
IEEE 802.1p: Протокол QoS/CoS LAN-слоя 2 для приоритета трафика
IEEE 802.1ab: Протокол обнаружения слоя связи (LLDP)
IEEE 802.1az: EEE (энергоэффективная сеть Ethernet)
IEEE802.3af: 15,4 Вт
IEEE802.3at: 30 Вт
|
| Идентификатор VLAND |
4094 IEEE802.1Q VLAN VID |
| Архитектура переключателя |
Пропускная способность системы:176 Гбит/с (не пробки)
Размер DRAM: 4 ГБ
Задержка переключения: <10us
Пакетный буфер: 12 Мбит
Пропускная способность: 95,23 Мпп
Джамбо-кадр: 12KB
Функция MAC: 16K L2
|
| Обработка данных |
Хранить и пересылать |
| Контроль потока |
IEEE 802.3x для полного дуплекса |
|
Сеть
Коннектор
|
8x 10/100/1000Базовый TX RJ-45
Автоматическая функция MDI/MDI-X
|
| Консоль |
Порт RJ-45 |
| Сетевой кабель |
Кабель UTP/STP выше категории 5e |
| Протоколы |
CSMA/CD |
|
Обратная полярность
Ток перегрузки
Защита
|
Поддерживается
Поддерживается
|
| CPU Watch Dog |
Поддерживается |
| Силовое питание |
Избыточный DC48V (12 ~ 52VDC)
мощность (выдвижный терминалный блок)
|
|
Сила
Потребление
|
8W ((без нагрузки)
18 Вт (полной нагрузкой)
|
| Светодиодные |
На единицу: мощность 1 (красный), SYS (красный), Reset (зеленый)
Порт RJ-45: Ссылка/активная (зеленый) скорость ((желтый)
Порт SFP Fiber: Ссылка/активный (зеленый)
Показатель расширения
|
| Операционная температура |
-40 ~ 75°C |
| Рабочая влажность |
от 0% до 95% (неконденсирующий) |
| Температура хранения |
-40 ~ 85°C |
| Размеры |
165 х 112 х 54 мм |
| Вес |
0.85 кг |

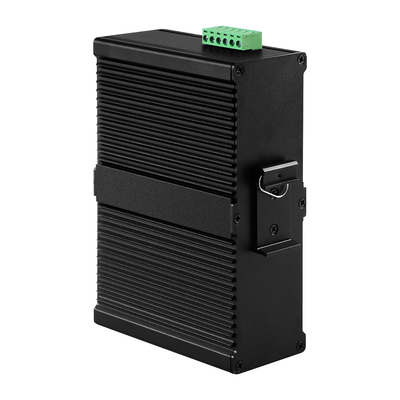

| Монтаж установки |
Установка дина-рельса |
| Сертификация |
CE-EMC:EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B (Класс B) ANSI C63.4:2014
|
| Спецификации программного обеспечения |
| Топология |
| VLAN |
IEEE 802.1q VLAN, до 4094 802.1Q VLAN VID
IEEE 802.1q VLAN, до 4094 групп
IEEE 802.1ad
VLAN на базе MAC, до 256 записей
VLAN на базе IP-подсети, до 128 записей
VLAN на основе протокола ((Ethernet, SNAP, LLC), до 128 записей
VLAN Translation, до 256 записей
GVRP (GARP VLAN Регистрационный протокол)
MVR (регистрация VLAN многоканальной передачи)
|
|
Агрегация ссылок
(Порт-Транк)
|
Статический (хэш с портами SA, DA, IP, TCP/UDP), до 5 групп стволов
Динамический (IEEE 802.3ad LACP), до 5 групп ствола
|
| Дерево с шириной |
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
|
|
POE/POE+
|
IEEE802.3 на 30 Вт
IEEE802.3af 15,4 Вт
|
| Защита петли |
Поддерживается |
|
ITU-T G.8032
Y.1344 ERPS (Этернет-кольцо)
Защита)
|
Время восстановления < 50 мс
Однокольцевая, подкольцевая, многокольцевая топологическая сеть
|
| Особенности QoS |
| Класс служения |
IEEE802.1p 8 активных очередей приоритетов для каждого порта |
| Классификация движения QoS |
CoS на основе IEEE802.1p
IP CoS на основе преимущества
Кос, основанный на IP DSCP
|
| Классификация движения QoS |
QCL ((QoS контрольный список): тип кадра, источник/
Максимальное значение MAC, VLAN ID, PCP, DEI
QCE(QoS Control Entry): протокол, IP-источник, IP-адрес
Фрагмент, номер порта DSCP, TCP/UDP
|
| DiffServ (RF 2474) Примечание |
| Управление штормами |
для Unicast, Broadcast, Multicast |
| Особенности IP-мультикастинга |
| IGMP / MLD Snooping |
IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2
Профиль фильтрации портов
Удушающий, быстрый выход
Максимальная группа мультикастов: до 1022 записей
Запрос / статический порт маршрутизатора
|
| Особенности безопасности |
|
IEEE 802.1X
|
Порт-базированный
На основе MAC
|
| ACL |
Количество правил: до 256 записей
для L2 / L3 / L4
L2 : MAC-адрес SA/DA/VLAN
L3: IP-адрес SA/DA, подсеть
L4: TCP/UDP
|
| Аутентификация и учет RADIUS |
| Аутентификация и учет TACACS+, TACACS+ 3.0 |
| HTTPS, HTTP |
Поддерживается |
| SSL / SSH v2 |
Поддерживается |
|
Имя пользователя Пароль
Аутентификация
|
Местная аутентификация
Удаленная аутентификация (через RADIUS / TACACS+)
|
| Фильтрация доступа к интерфейсу управления |
Веб, Telnet / SSH, консоль CLI RS-232
|
| Особенности управления |
| CLI |
Cisco® как CLI |
| Управление на базе веб-сайта |
| Telnet |
Сервер |
| SNMP |
V1, V2c, V3 |
|
SW & Конфигурация
Усовершенствовать
|
TFTP, HTTP
Избыточное прошивку в случае неудачи обновления
|
| Modbus/TCP |
Поддержка управления и мониторинга
|
| RMON |
RMON I, RMON II |
| MIB |
RFC1213 MIB II, частный MIB |
|
DHCP
|
Сервер, клиент, ретранслятор, шпион
Вариант подглядывания 82
Вариант ретрансляции 82
|
| IP-источник защиты |
Поддерживается |
| Отражение порта |
Поддерживается |
| Syslog события |
Сервер Syslog (RFC3164) (сервер поддержки 1) |
| Предупредительное сообщение |
Система syslog, электронная почта, сигнализация |
| НТП |
Клиент |
| DNS |
Клиент, доверенное лицо |
| LLDP (IEEE 802.1ab) |
Протокол обнаружения слоя связи LLDP-MED |
| Особенности IPv6 |
| Управление IPv6 |
Telnet Server/ICMP v6 |
| SNMP по IPv6 |
Поддерживается |
| SSH через IPv6 |
Поддерживается |
| IPv6 NTP |
Клиент |
| IPv6 QoS |
Поддерживается |
| HTTP по IPv6 |
Поддерживается |
| IPv6 Telnet |
Поддерживается |
| IPv6 TFTP |
Поддерживается |
|
IPv6 ACL
|
Количество правил: до 256 записей
для L2 / L3 / L4
L2 : MAC-адрес SA/DA/VLAN
L3: IP-адрес SA/DA, подсеть
L4: TCP/UDP
|
| L3 |
Просмотр маршрута, статический маршрут,RIP,OSPF,VRRP,NQA |
| Другие особенности |
|
Зеленый Ethernet
|
Поддерживает IEEE802.3az EEE (энергоэффективный Ethernet)
Управление для оптимизации энергопотребления
Определить длину кабеля и снижение мощности
для портов с короткими кабелями
Снизить мощность для порта, когда нет связи
Управление мощностью светодиодов: регулирование интенсивности светодиодов
|
| Диагностика кабеля |
Измерение расстояния между нормальными или переломными точками кабеля UTP |
Аксессуары
| Промышленный приемник SFP |
| OSPL1E06D-85 |
100BASE-FX (850 нм) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Промышленный адаптер питания Din-rail |
| IM-DAC220/DC48V2.5A |
AC220V до DC48V2.5A, -40 ≈ 80°C |
| IM-DAC220/DC48V5A |
AC220V до DC48V5A, -40 ≈ 80°C |
| IM-DAC220/DC48V10A |
AC220V до DC48V10A, -40 ≈ 80°C |
