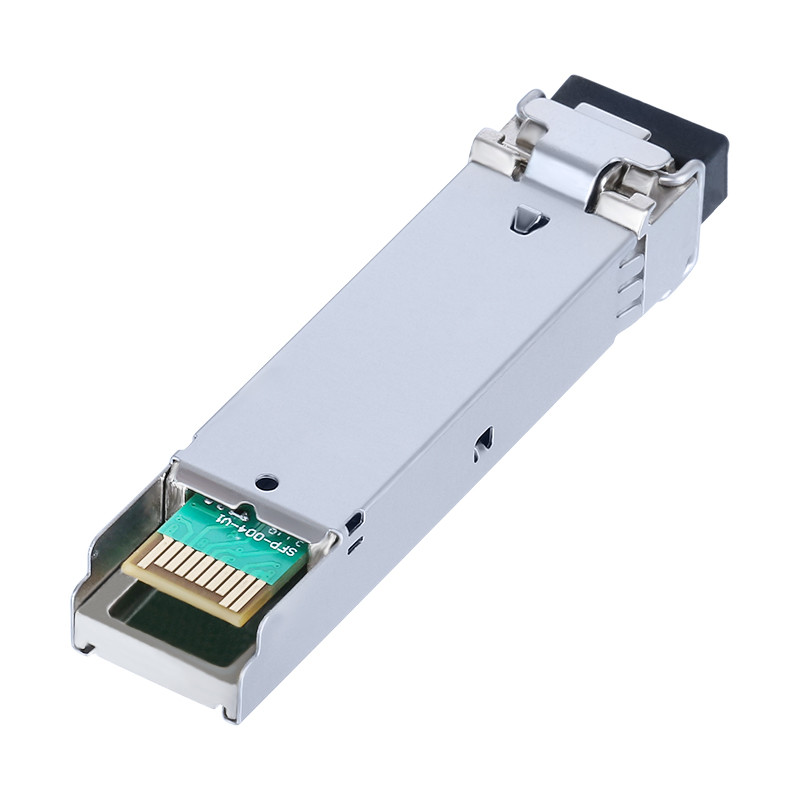

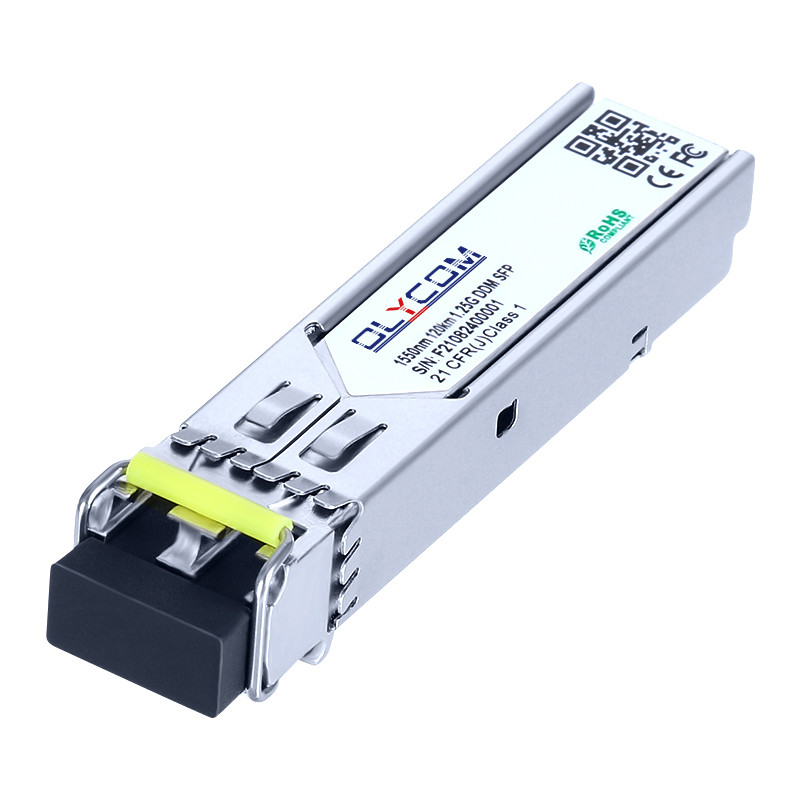

1.25G 1550nm Дуплекс однорежимный дуплекс 120 км
SFP-модуль с DDM
Ключевые характеристики модуля SFP с частотой 1,25 Гбит
* Поддерживает скорость до 1,25 Гбит/с
* Отпечаток SFP с горячим подключением
* 1550nm DFB лазер и фотодетектор Super TIA+PIN, до 120 км для передачи SMF
* Соответствует SFP MSA и SFF-8472 с одним контейнером LC
* Совместима с RoHS
* Единое питание +3,3В
* Дигитальное диагностическое наблюдение в режиме реального времени
* Температура рабочего корпуса:
Стандарт: от 0 до +70°C
Промышленный: -40 до +85°C
Функциональная схема передатчика
Рекомендуемая рабочая среда
| Параметр |
Символ |
Минуты |
Типичный |
Макс |
Единица |
| Температура рабочего ящика |
Стандартный |
Tc |
0 |
|
+70 |
°C |
| Расширенный |
- 20 |
|
+80 |
°C |
| Промышленный |
-40 |
|
+85 |
°C |
| Напряжение питания |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Ток питания |
Icc |
|
|
300 |
mA |
| Коэффициент данных |
|
0.1 |
1.25 |
|
Гбит/с |
Оптические и электрические характеристики
| Параметр |
Символ |
Минуты |
Типичный |
Макс |
Единица |
Примечания |
| Передатчик |
| Центральная длина волны |
λc |
1530 |
1550 |
1570 |
nm |
|
| Спектральная ширина ((-20 дБ) |
Δλ |
|
|
1 |
nm |
|
| Соотношение подавления в боковом режиме |
SMSR |
30 |
- |
- |
ДБ |
|
| Средняя выходная мощность |
ПВыйти. |
1 |
|
+5 |
dBm |
1 |
| Соотношение вымирания |
Скорая помощь |
9.0 |
|
|
ДБ |
|
| Дифференциал колебания ввода данных |
VIN |
180 |
|
1200 |
mV |
2 |
| Дифференциальная импеданс входа |
ZIN |
90 |
100 |
110 |
Ω |
|
| Отключить TX |
Отключить |
|
2.0 |
|
Vcc |
V |
|
| Включить |
|
0 |
|
0.8 |
V |
|
| Ошибка TX |
Вина |
|
2.0 |
|
Vcc |
V |
|
| Нормально |
|
0 |
|
0.8 |
V |
|
| Приемник |
| Центральная длина волны |
λc |
1260 |
|
1610 |
nm |
|
| Чувствительность приемника |
|
|
|
-28 |
dBm |
3 |
| Перегрузка приемника |
|
-1 |
|
|
dBm |
3 |
| Счетная стоимость |
СОD |
|
|
- 29 |
dBm |
|
| Указывают на потерю |
СОА. |
- 38 |
|
|
dBm |
|
| Гистереза LOS |
|
0.5 |
|
4 |
ДБ |
|
| Дифференциал колебания выхода данных |
VВыйти. |
600 |
800 |
1000 |
mV |
4 |
| СО |
Высокий |
2.0 |
|
Vcc |
V |
|
| Низкий |
|
|
0.8 |
V |
|
Упаковка
Информация о заказах
| ЧастьNУмбер |
Описание продукта |
| OSPL1G80D |
1550 нм, 1,25 Гбит/с, LC, 120 км, 0°C~+70°C, с DDM |
| OSPL1G80DI |
1550 нм, 1,25 Гбит / с, LC, 120 км, -40 °C ~ + 85 °C, с DDM |
