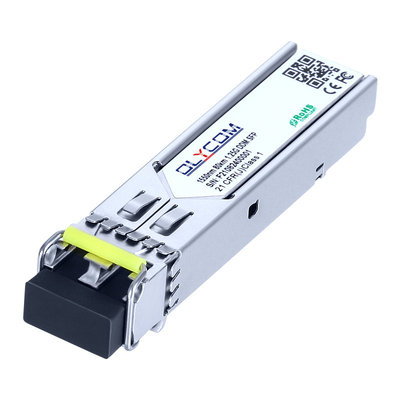

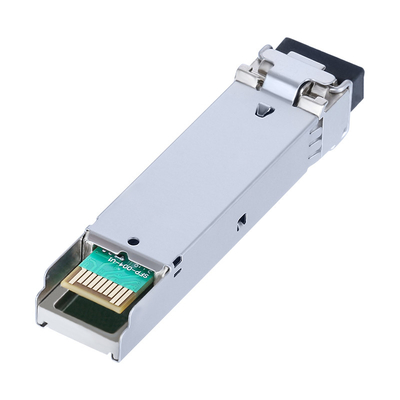

Cisco совместимая 1.25G 80Km 1550nm
SM дуплекс LC модуль SFP оптического передатчика
Введение модуля SFP с частотой 1,25 Gbps
- SFP-передатчики представляют собой высокопроизводительные, экономически эффективные модули, поддерживающие скорость передачи данных 1,25 Гбит / с и расстояние передачи 80 км с помощью SMF.
- Передатчик состоит из трех частей: лазерного передатчика DFB, фотодиода PIN, интегрированного с трансимпедантным предварительным усилителем (TIA) и блоком управления MCU.Все модули отвечают требованиям класса I лазерной безопасности.
- Передатчики совместимы с SFP Multi-Source Agreement и SFF-8472 цифровыми диагностическими функциями.
Абсолютные максимальные рейтинги
| Параметр |
Символ |
Минуты |
Макс |
Единица |
| Напряжение питания |
Vcc |
-Нет.5 |
4.5 |
V |
| Температура хранения |
Тс |
-40 |
+85 |
°C |
| Рабочая влажность |
- |
5 |
85 |
% |
Рекомендуемая рабочая среда
| Параметр |
Символ |
Минуты |
Типичный |
Макс |
Единица |
| Температура рабочего ящика |
Стандартный |
Tc |
0 |
|
+70 |
°C |
| Расширенный |
- 20 |
|
+80 |
°C |
| Промышленный |
-40 |
|
+85 |
°C |
| Напряжение питания |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Ток питания |
Icc |
|
|
300 |
mA |
| Коэффициент данных |
|
0.1 |
1.25 |
|
Гбит/с |
Оптические и электрические характеристики
| Параметр |
Символ |
Минуты |
Типичный |
Макс |
Единица |
Примечания |
| Передатчик |
| Центральная длина волны |
λc |
1530 |
1550 |
1570 |
nm |
|
| Спектральная ширина ((-20 дБ) |
Δλ |
|
|
1 |
nm |
|
| Соотношение подавления в боковом режиме |
SMSR |
30 |
- |
- |
ДБ |
|
| Средняя выходная мощность |
ПВыйти. |
0 |
|
+5 |
dBm |
1 |
| Соотношение вымирания |
Скорая помощь |
9.0 |
|
|
ДБ |
|
| Дифференциал колебания ввода данных |
VIN |
180 |
|
1200 |
mV |
2 |
| Дифференциальная импеданс входа |
ZIN |
90 |
100 |
110 |
Ω |
|
| Отключить TX |
Отключить |
|
2.0 |
|
Vcc |
V |
|
| Включить |
|
0 |
|
0.8 |
V |
|
| Ошибка TX |
Вина |
|
2.0 |
|
Vcc |
V |
|
| Нормально |
|
0 |
|
0.8 |
V |
|
| Приемник |
| Центральная длина волны |
λc |
1260 |
|
1610 |
nm |
|
| Чувствительность приемника |
|
|
|
-26 |
dBm |
3 |
| Перегрузка приемника |
|
-1 |
|
|
dBm |
3 |
| Счетная стоимость |
СОD |
|
|
-27 |
dBm |
|
| Указывают на потерю |
СОА. |
- 38 |
|
|
dBm |
|
| Гистереза LOS |
|
0.5 |
|
4 |
ДБ |
|
| Дифференциал колебания выхода данных |
VВыйти. |
600 |
800 |
1000 |
mV |
4 |
| СО |
Высокий |
2.0 |
|
Vcc |
V |
|
| Низкий |
|
|
0.8 |
V |
|
Механические размеры
Информация о заказах
| ЧастьNУмбер |
Описание продукта |
| OSPL1G80D |
1550 нм, 1,25 Гбит / с, LC, 80 км, 0 ° C ~ + 70 ° C, с DDM |
| OSPL1G80DI |
1550nm, 1,25Gbps, LC, 80km, -40°C~+85°C, с DDM |
