1+1 OLP Оптическая линия защиты

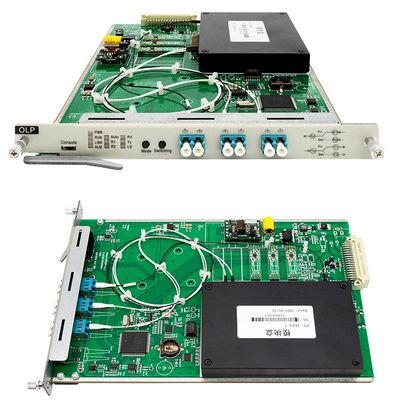

Диаграмма продукта
| Функция |
Описание |
| Модель OLP |
3800-OLP1:1A3-A0 |
| Рабочий диапазон длины волны |
1260nm ≈ 1650nm |
| Тип OLP |
OLP-1:1 ((Выберите отправлять и получать) |
| время переключения |
< 35 мс |
| Введение убытков |
Рабочий путь |
< 1,3 дБ |
| Альтернативный путь |
< 1,3 дБ |
| Диапазон оптической мощности монитора |
-50 дБм+25 дБм |
| Сценарии применения |
Защита оптических линий |
| Функция управления сетью |
Поддержка мониторинга оптической мощности OLP в режиме реального времени, активного планирования переключения, управления производительностью, управления маршрутами и других функций |
| Количество занятых слотов |
Поддержка OSP3800 полная серия шасси, занимает 1 слот, (0,5U) |
| Оптический интерфейс |
LC/UPC |
| Максимальное потребление энергии |
5 Вт |
| MTBF |
>100 000 часов |
- OLP-карта Olycom plug and play может быть хорошо интегрирована в шасси серии OM3800 1U / 2U / 3U / 5U и занимает слот 0,5U.
- Он может отслеживать состояние сигнала основного и резервного оптических путей в режиме реального времени.безопасное переключение может быть выполнено автоматически на первичных и резервных маршрутах для обеспечения быстрого восстановления оптических сигналов системы.
- Технология OLP завершает операции по переключению маршрута на оптическом уровне.
- Защита оптического слоя имеет несравненные преимущества в защите бизнеса верхнего слоя и является идеальным решением для не блокирующей связи.
Интерфейс и индикатор
| Маркировка интерфейса |
Имя |
Функция/ссылка |
| Rx |
Местный выходной интерфейс OLP |
Подключение к портам приема устройства |
| Тх |
Местный приемный интерфейс OLP |
Подключение к локальному устройству передачи порта |
| R1 |
Интерфейс приема основного маршрута |
Подключение к T1 |
| T1 |
Основной интерфейс вывода маршрутизации |
Соединение с R1 |
| R2 |
Интерфейс приема маршрута ожидания |
Подключение к одноранговому T2 |
| Т2 |
Интерфейс вывода маршрута ожидания |
Подключение к R2 |
| M1/M2 |
Порт доступа OTDR |
Испытание неисправных линий на линиях передачи |
| Маркировка интерфейса |
Имя |
Описание |
| ПВР |
Показатель мощности OLP |
Включено, питание ОЛП нормально.
отключен, отказ от питания
|
| Запустить |
Индикатор работы ОЛП |
Включено, OLP работает нормально.
Выключается, происходит сбой работы.
|
| Автомобиль |
Индикатор рабочего режима OLP |
Включен, работает в автоматическом режиме
отключен: работа в ручном режиме
|
| R1 |
Индикатор приема OLP на основной маршрут |
Включено, прием нормальный.
Выключено, прием ненормальный.
|
| R2 |
индикатор приема маршрута ожидания OLP |
Включено, прием нормальный.
Выключено, прием ненормальный.
|
| При |
Индикатор работы на основной маршруте |
Работаю на главной трассе |
| Тх |
Местный индикатор приема |
Включено, прием нормальный.
Выключено, прием ненормальный.
|
| LS |
Рабочее состояние внутреннего оптического источника устройства |
Включено, это указывает на нормальную работу
Выключено, это говорит об аномалии.
|
Услуги по обслуживанию
Разумное использование и надлежащее хранение оборудования позволяют сохранять хорошие показатели производительности в течение длительного периода, продлевая его срок службы.
Устройства должны избегать сильных механических вибраций, столкновений, падений и других механических повреждений.и водонепроницаемые меры.
Оборудование должно быть регулярно чистым, а рабочая среда должна быть свободна от коррозионных газов, таких как кислоты или щелочи.Вы можете использовать чистое полотенце, увлажненное водой или мыльной водой, чтобы аккуратно вытереть шасси и панелиИспользование растворителей, таких как алкоголь, для очистки запрещено.
Когда вы снимаете волоконно-оптические кабели, немедленно накройте их пылевыми крышками, чтобы не допустить прикосновения твердых предметов, пыли или других загрязняющих веществ к концам волоконных кабелей.
Онлайн-мониторинг состояния работы OLP диска в режиме реального времени
Онлайн мониторинг в режиме реального времени текущего рабочего маршрута OLP
Онлайн-мониторинг режима работы OLP в режиме реального времени вручную или автоматически
Онлайн-мониторинг в режиме реального времени оптической мощности на стороне приема и передачи OLP-доступа
Наблюдение в режиме реального времени за первичной и вторичной передачей и оптической мощностью маршрутизации OLP
