OTN DWDM 5U шасси 20 сервисных слотов для 100G 200G 400G передачи двойного питания

Платформа передачи 5U для карт обслуживания серии OM3800

Параметры продукта

Описание продукта

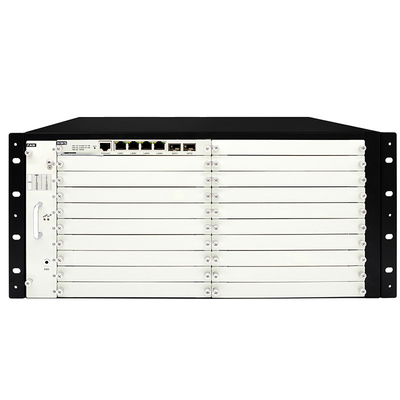

• OM3800-5U разработан со стандартной 19-дюймовой стойкой 5U для вставки карт.
• Единое шасси обеспечивает 20 слотов для функциональных модулей, 2 слота для питания и 1 слот для вентилятора.
• Он использует конструкцию выхода волокна на передней панели, размещая все оптические интерфейсы и интерфейсы управления сетью на передней стороне.
• Конструкция воздушного потока использует вентиляционную схему справа налево, с воздушным входом на правой стороне шасси.
• Холодный воздух втягивается в шасси охлаждающим вентилятором, а затем выводится с левой стороны шасси.

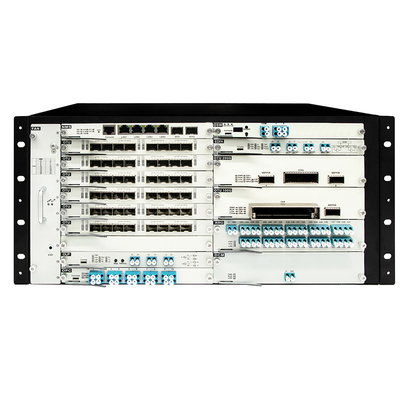

1. SLOT1 предназначен для вставки карт управления NMS (системы управления сетью), в то время как SLOT2 до 19 может вмещать различные типы визитных карточек.

2. FAN Slot: используется для охлаждения шасси. включенный индикатор PWR указывает на нормальное питание в слоте вентилятора. Если свет ALM красный, это означает неисправность вентилятора.Свет ALM должен быть выключен..

3. Показатели:

- PWR: включен - нормальный источник питания; выключен - нет источника питания или ненормальный.

- ALM: включен - неисправность вентилятора или высокотемпературная сигнализация; выключен - нормальный.

1. Слот питания (PIU) расположен на задней части устройства, поддерживая как варианты переменного тока (AC - APU), так и постоянного тока (DC - DPU).предоставление отчислений.

2. Показатели:

- PWR-DC, PWR-AC: включен - нормальное питание; выключен - отсутствие питания или ненормальное.

Характеристики продукта

• Стандартные 19 дюймов, высота 5U;
• Высокая интеграция: один рак поддерживает 19 бизнес-слотов общего назначения, 1 слот для управления сетью;
• Единая платформа: поддерживает различные визитные карточки, унифицированное управление сетью;
• Высокая надежность: источник питания поддерживает одновременно переменный и постоянный ток с поддержкой защиты источника питания 1+1;
• Отличная производительность рассеивания тепла: разработан с 6 высокопроизводительными высокоскоростными вентиляторами для обеспечения эффективного рассеивания тепла.

Применение

• Телекоммуникации
• Центр обработки данных
• Сеть 5G
• Сеть дальнего следования

Решение для передачи DWDM от Olycom

• Случай DWDM цепной сети
• DWDM Ring сетевой корпус
• Оборудование для защиты оптических линий DWDM+OLP
• DWDM сверхдальнее решение
• DWDM peer-to-peer случай
• DWDM одноволоконный двунаправленный сетевой корпус
