Главная страница /Продукция/Система передачи WDM/DWDM EDFA Card Booster Line Optical Amplifier для 48-волновой C-диапазона системы WDM

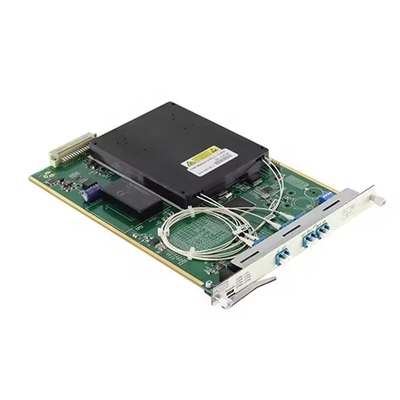

DWDM EDFA Card Booster Line Optical Amplifier для 48-волновой C-диапазона системы WDM

1pc
MOQ
Подлежит обсуждению
цена
DWDM EDFA Card Booster Line Optical Amplifier для 48-волновой C-диапазона системы WDM
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Карта усилителя из волокон, допированная эрбием
Применение: Система DWDM
Классификация: BA, LA, PA
Длина волны: C-диапазон, максимум 48 каналов
Выделить:

Карта EDFA DWDM Линейный оптический усилитель

,

Линейный оптический усилитель для WDM-системы
Основная информация
Место происхождения: Шэньчжэнь, Китай
Фирменное наименование: Olycom
Номер модели: OM3800-EDFA
Документ: DWDM OTN SYSTEM OLYCOM.pdf
Оплата и доставка Условия
Упаковывая детали: 1 кусок в коробке, 1 кг ГВ.
Время доставки: 4~7 дней
Условия оплаты: T/T, Paypal
Поставка способности: 2000 шт/месяц
Характер продукции

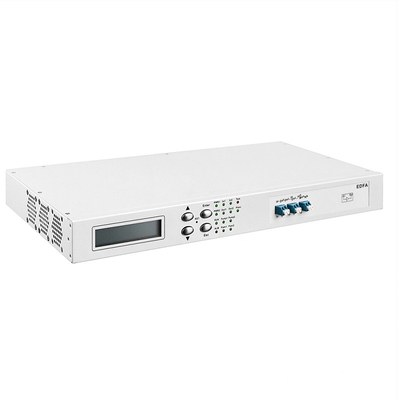

EDFA 1U Усилительное устройство с эрбием



Спецификация продукта

Функция Описание
Рабочий диапазон длины волны Стандартный тип: 1529nm ~ 1561nm Расширенный тип: 1528nm ~ 1568nm
Тип EDFA Усиление мощности OBA Усиление мощности OPA
Минимальная входная оптическая мощность -22 дБм -32 дБм
Максимальная выходная оптическая мощность +20 дБм +16 дБм
Максимальная прибыль 17 дБ 20 дБ
Число шума < 5,5 дБ
Увеличение плоскости < 1,5 дБ
Собственная технология Поддержка блокировки придания, регулируемая придача, технология временного управления, автоматическое отключение выходной оптической мощности
Функция управления сетью

Поддержка мониторинга в режиме реального времени рабочего состояния EDFA, включая: оптическую мощность, насос, температуру и т.д.

Порог отключения вспомогательного насоса и функция автоматического установки времени восстановления
Количество занятых слотов Поддержка OSP3800 полная серия шасси, занимает 1 слот, (0,5U)
Оптический интерфейс LC/UPC
Максимальное потребление энергии 15 Вт
MTBF >100 000 часов



Характеристики продукта



(1) поддерживает оптическое усиление системы C-диапазона DWDM

(2) поддерживает опциональную функцию усиления входного сигнала OSC

(3) поддержка усиления мощности, усиления линии (вторичное оптическое усиление), предварительного усиления

(4) поддержка графического управления сетью SNMP на основе IP, методы управления сетью CLI, Web

(5) может отслеживать: ток привода насоса, выходную мощность насоса, переключатель насоса, температуру насоса, входную оптическую мощность, выходную оптическую мощность, температуру модуля

(6) поддержка конфигурируемого переключателя насоса, режима AGC и режима APC (регулируемая входная и выходная оптическая мощность)

(7) поддержка порта оптического мониторинга (MON).



DWDM EDFA Card Booster Line Optical Amplifier для 48-волновой C-диапазона системы WDM 0



Определение интерфейса



Интерфейс Положение Функция/Описание
Внутри. Интерфейс ввода данных ЭДФА Порт ввода оптической мощности для небольшого сигнала
Выходи. Интерфейс вывода EDFA Выходный оптический порт EDFA.
OSC_IN Порт входа канала мониторинга Ссылка на карту управления сетью SFP TX для передачи информации управления сетью.
OSC_Out Выходной порт канала мониторинга Ссылка на карту управления сетью SFP RX для передачи информации управления сетью.
MON порта наблюдения Интерфейс мониторинга производительности EDFA, OPM или спектрометр связи.



Описание показателя



Интерфейс Положение Описание
ПВР Показатель мощности ЭДФА Включено, питание EDFA нормальное, отключено, отказ в питании.
Запустить Показатель работы ЭФРО Включено, EDFA работает нормально; отключено, операция неисправна.
Внутри. Указатель сигнализации ввода ЭДФА Включен, вход ненормальный, выключен, вход нормальный.
Выходи. Указатель выходной сигнализации EDFA Включен, выход ненормальный; выключен, выход нормальный.
Тема Показатель температурной сигнализации модуля EDFA На, температура модуля EDFA является ненормальной; отключен, температура модуля является нормальной.
Ptem Показатель сигнализации температуры насоса На, температура насоса ненормальная; выключен, температура насоса нормальная.
Насосы Указатель предупреждения на насосе Включено, насос выключен; выключено, насос включен.
Пэм. Показатель тревоги насосного тока Включен, ток насоса ненормален; выключен: ток насоса нормален.



Введение



  • Основная функция карты оптического усилителя EDFA (Erbium Doped Fiber Amplifier) заключается в выполнении компенсации мощности на сигнальном свете в линии передачи,и может одновременно усиливать до 48 каналов (расстояние между каналами составляет 100 ГГц) или 96 каналов (расстояние между каналами составляет 50 ГГц) в полосе С.
  • Оптический сигнал имеет характеристики плоского усиления, регулируемого усиления и малого индекса шума.
  • Он является незаменимой и важной частью системы DWDM, будущей высокоскоростной системы и полнооптической сети дальнего вещания.



DWDM EDFA Card Booster Line Optical Amplifier для 48-волновой C-диапазона системы WDM 1



DWDM EDFA Card Booster Line Optical Amplifier для 48-волновой C-диапазона системы WDM 2
