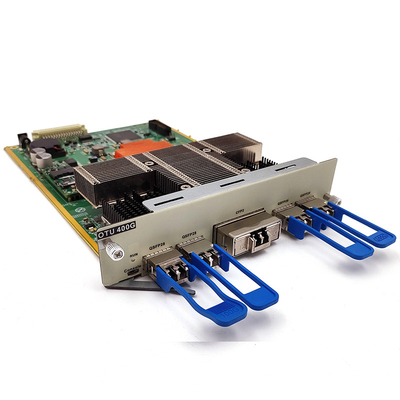

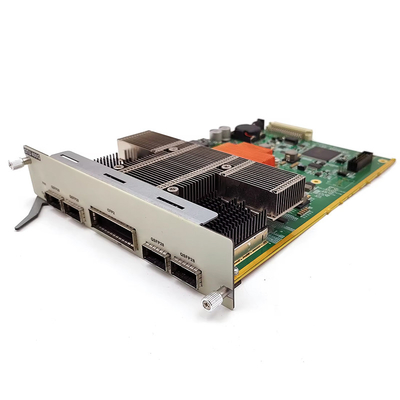

Оптический транспортный блок Olycom 400G Muxponder CFP2 DWDM
Введение
- Сервисная плата 400G OTU поддерживает четыре доступа к услугам 100G, использует передовые технологии, такие как модуляция PDM-QPSK и когерентный прием, а также преодолевает физическое влияние передачи высокоскоростных систем передачи на требования OSNR, устойчивость CD, устойчивость PMD и нелинейность.
- Он может реализовать бизнес 400G на расстоянии более 1200 километров без ретрансляции, а линейный интерфейс поддерживает перестраиваемую 96-волновую частоту C-диапазона (50 ГГц).
Параметры продукта
| Функция |
Описание |
| Интерфейс |
1. Интерфейсы на стороне клиента: 4, подключаемые на базе QSFP28.
2. Линейный интерфейс: 1, на основе подключаемого когерентного PDM-QPSK CFP2.
|
| Линейный режим |
Поддержка прозрачной передачи услуги 1 400G, которая может преобразовывать 4 канала оптических сигналов службы 100G на стороне клиента в 1 канал оптических сигналов стандартной длины волны DWDM со скоростью 400G. |
| Режим репитера |
Поддержка электрического реле длины волны 400G |
| Поддержка типа бизнеса |
100GE
ОТУ4
|
| Технология WDM |
Поддержка DWDM: C-диапазон 50 ГГц, 96 настраиваемых волн |
| технология ФЭК |
Поддержка СДФЭК |
| Количество занятых слотов |
Поддержка шасси полной серии OM3800, занимающего 2 слота (1U). |
| Функция управления сетью |
l Поддержка мониторинга рабочего состояния порта в режиме реального времени, в том числе: передача оптической мощности, прием оптической мощности, температура и т. д.
L Поддержка функции обратной связи порта и функции отключения порта
|
| Макс. потребляемая мощность |
50 Вт (включая оптический модуль) |
| среднее время безотказной работы |
>100 000 часов |

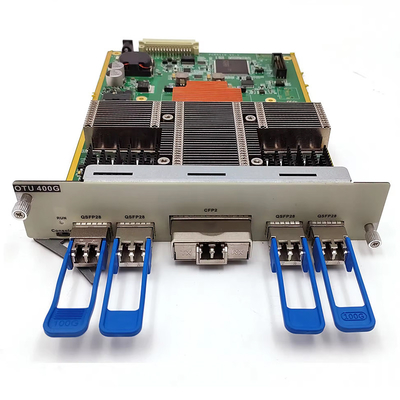

Интерфейс продукта
| Элемент |
Интерфейс |
Описание |
| Интерфейс CFP2 |
Техас |
Выходной оптический интерфейс модуля |
| прием |
Входной оптический интерфейс модуля |
| Интерфейс QSFP28 |
КСФП28 |
Модуль входного и выходного оптического интерфейса |
| Интерфейс |
Элемент |
Описание |
| БЕГАТЬ |
Индикатор работы карты OTU |
Горит, OTU работает нормально
Выкл., сбой в работе OTU
|
| QR1 |
Световой индикатор приема на стороне модуля ответвления 1 |
Включено, световой сигнал нормальный
Выключено, прием света ненормальный
|
| QR2 |
Световой индикатор приема на стороне модуля ответвления 2 |
Включено, световой сигнал нормальный
Выключено, прием света ненормальный
|
| QR3 |
Индикатор приема бокового света модуля ответвления 3 |
Включено, световой сигнал нормальный
Выключено, прием света ненормальный
|
| QR4 |
Индикатор приема габаритного света модуля ответвления 4 |
Включено, световой сигнал нормальный
Выключено, прием света ненормальный
|
| ЧР |
Индикатор приема света линейного модуля |
Включено, световой сигнал нормальный
Выключено, прием света ненормальный
|
Диаграмма
Интерфейс управления картой OTU
- Онлайн-мониторинг в режиме реального времени рабочего состояния бизнес-диска
- Состояние соединения модуля онлайн-мониторинга, состояние соединения порта
- Модуль мониторинга в реальном времени передает и принимает световую мощность, текущую рабочую скорость
- Поддержка чтения информации DDM оптического модуля в режиме реального времени.
- Поддержка модуля чтения длины волны и информации о канале
Настройка карты OTU
1. Настройка порогового значения сигнала тревоги по питанию устройства.
Пороговое значение мощности приема оптического модуля можно установить посредством управления сетью. Когда потребляемая мощность ниже порогового значения, устройство подает сигнал тревоги и уведомляет обслуживающий персонал, чтобы он обратил на это внимание, не влияя на бизнес.
2. Настройка режима АЛС
Функцию ALS можно настроить через систему управления сетью. При включенной функции ALS сам оптический модуль не может получать свет, а сам боковой оптический модуль не излучает свет.
Обзор контроля качества
Для сетевых и оптических коммуникационных продуктов надежность зависит от хорошо структурированной системы качества, а не от отдельных этапов тестирования.
В OLYCOM контроль качества осуществляется на протяжении всего жизненного цикла продукта — от поиска компонентов до окончательной поставки — для обеспечения стабильной производительности в реальных средах развертывания.
Все материалы проверяются перед производством, включая оптические модули, электронные компоненты и механические конструкции. Во время производства используются автоматизированные системы контроля для поддержания точности сборки и уменьшения вариативности.
Каждый продукт проходит функциональную проверку, охватывающую производительность передачи данных, работу функций и подачу питания, где это применимо. Для оптических систем тщательно оцениваются такие параметры, как точность длины волны, качество сигнала и стабильность передачи.
Чтобы обеспечить долгосрочную надежность, устройства тестируются в экстремальных условиях, включая колебания температуры, воздействие влажности и механические нагрузки. Кроме того, проводится расширенное тестирование во время работы для выявления потенциальных ранних сбоев.
Каждое изделие подвергается окончательной проверке перед отправкой, при этом полная отслеживаемость поддерживается документированными протоколами испытаний и данными о соответствии.
Сочетая стандартизированные процессы с постоянным совершенствованием, OLYCOM обеспечивает стабильные, надежные и готовые к эксплуатации сетевые решения.
