Оптические волокна для защиты линий OLP-устройства самостоятельный тип с интерфейсом LED

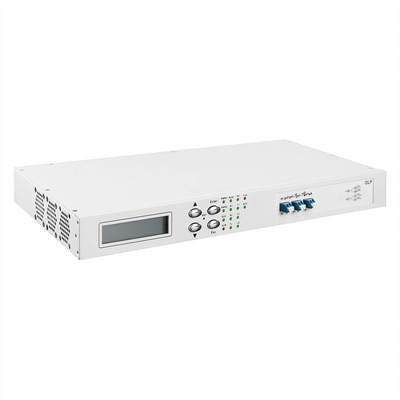

Система защиты оптических волокон Olycom OLP

Параметр

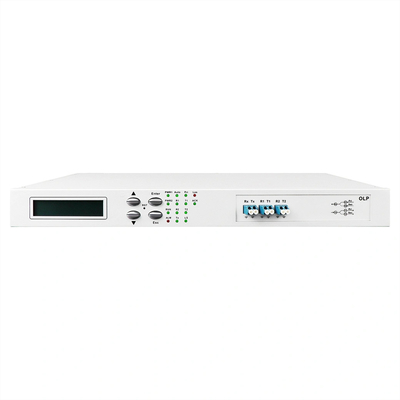

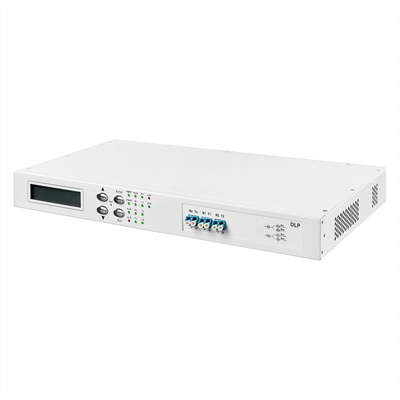

Передняя панель

Описание

1) Описание оптического интерфейса: фланц на панели оборудования является интерфейсом сигнала.

2) При снятии кабеля оптоволоконного соединения покрывайте его пылевой крышкой, чтобы не допустить прикосновения твердых предметов, пыли или другой грязи, повреждения и загрязнения оптического выходного порта.

3) ЖК-дисплей: отображает входную и выходную оптическую мощность и другую связанную с ней информацию.

4) ▲"Ключ вверх"; ▼"Ключ вниз"; Enter"OK"; Esc"Cancel".

5) RST: поддерживает рестартирование оборудования и инициализацию оборудования с помощью кнопок управления.

Задняя панель

Описание

1) Слот питания (PIU) расположен на задней стороне устройства, поддерживающий AC (APU) / DC (DPU) необязательно, и 1 + 1 горячий резервный источник питания.

2) индикаторный свет: PWR: включен: нормальное питание; выключен: отсутствие питания или аномалия.

3) интерфейс RJ45 Ethernet, серийный порт RS-232: коммуникационный интерфейс для информации о данных мониторинга устройства.

Ключевые особенности

1. Сократить время прерывания связи, повысить эффективность технического обслуживания и автоматически восстановить связь в очень короткие сроки
2. Уменьшить различные потери, вызванные сбоями линий
3. Повышение надежности сети и улучшение качества услуг операторов
4. Свободное планирование активных и резервных рабочих маршрутов (поддержание линии, планирование перерывов), обеспечивая при этом отсутствие перерывов в работе
5. Поддержка экрана отображения, мониторинг в режиме реального времени основной и резервной оптической влаги из оптических волокон и прозрачная передача
6. Поддержка дистанционного и краткосрочного управления всей системой для облегчения управления и обслуживания оборудования.

OLP: 1+1

Диаграмма

Спецификация

Определение интерфейса

Определение показателя

Настройки

1.Настройка рабочего режима

Устройство обеспечивает два режима работы: ручной и автоматический.

Ручной режим используется для пуска устройства в действие и принудительного переключения.

(1) Выбор автоматического и ручного управления сетью;

(2) Выберите через кнопку устройства, долгое нажатие на кнопку панели устройства до тех пор, пока свет автоматического выключается (работает в ручном режиме) или освещается (работает в автоматическом режиме)

После того, как оператор завершит работу, оборудование должно быть включено в автоматический режим работы, иначе могут возникнуть аварии с отказом защиты.

Примечание: устройство поддерживает автоматическое возвращение из ручного режима в автоматический режим, и время возвращения составляет 5 минут по заводскому параметру.

2.Настройки основного маршрута

Устройство обеспечивает настройки основного маршрута. Клиенты могут выбрать R1 или R2 в качестве основного маршрута в соответствии с потребностями; заводской по умолчанию является R1 в качестве основного маршрута

3.Настройки рабочего маршрута

Производственный по умолчанию R1 является основным рабочим маршрутом (Pri), а R2 - резервным рабочим маршрутом (Sec).

Когда устройство находится в автоматическом режиме работы, устройство автоматически выбирает рабочий маршрут на основе условий линии:

(1) При наличии только одного маршрута: работа по каналу, соответствующему доступному маршруту;

(2) При наличии обоих маршрутов: маршрут, соответствующий маршруту, который работает первым во времени (если работается на резервном канале,Устройство автоматически переключается обратно на основной канал через 5 минут, при условии, что устройство запускает функцию обратного переключения).

При выборе маршрута вручную, настроить устройство на ручной режим и установить рабочий маршрут через панель кнопок или управления сетью

4.Настройка пороговой мощности переключателя

Первоначальное значение пороговой мощности переключения устройства составляет -30 дБм. Пользователь может сделать соответствующие настройки в зависимости от типа устройства и фактической ситуации линии другой стороны.

Основной принцип: значение пороговой мощности переключения немного больше минимального значения принимаемой мощности оптического оборудования передачи, и разница составляет 0,5 ~ 1 дБ.(Минимальное полученное значение мощности зависит от обеспечения нормальной передачи всей сетевой службы).

5. Настройки режима переключения

Определение переключения: в автоматическом режиме устройство переключается с резервного состояния на основное состояние.В режиме "автоматический беззаменный переключатель", даже если условия переключения выполнены (как основные, так и резервные маршруты являются нормальными), резервный маршрут не будет автоматически переключаться на основной маршрут.

6. Настройка задержки переключения

Когда устройство находится в режиме "автоматического переключения", оптический путь находится в резервном состоянии, и устройство работает в автоматическом режиме,Устройство будет выполнять обнаружение света на основных и резервных путях в реальном времени.Если он обнаружит, что оптическая мощность основного и резервного путей находится в пределах времени M (0 ~ 999 минут), устройство автоматически перейдет обратно в состояние основного пути (Pri).

Применение

Описание

OLP TX подключен к светоизлучающему порту TX оборудования клиента

RX подключен к светоприемному порту RX оборудования клиента

R1 подключен к противоположному OLP устройству T1 через оптический кабель

R2 подключен к противоположному OLP устройству T2

T1 подключен к противоположному OLP устройству R1

T2 подключен к противоположному концу.
