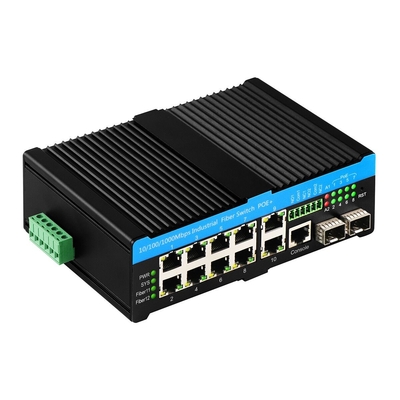

8 Портовый уровень 2 Управляемый гигабитный 90 Вт PoE-свич
Спецификация переменчика промышленного волокна

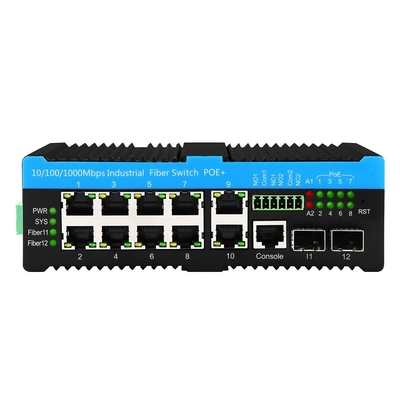

| Порт |
2*100/1000/2500Mpbs SFP порты
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
8*UTP PoE Downlink ((PoE af/at/bt)
1*Порт консоли

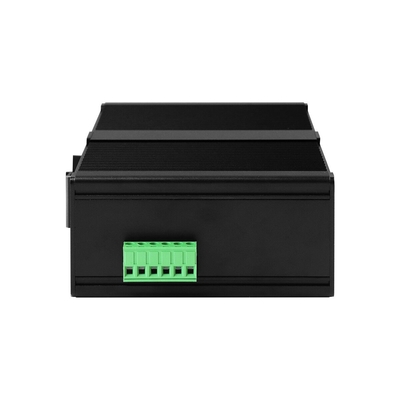

1*6-PIN блок электропривода
2*Выход сигнализации
|
| Протокол |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Смены функций |
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 36 Гбит/с (без пробок)
Размер DRAM: 128M
Размер вспышки: 16M
Размер буфера пакетов: 4 Мб
Идентификатор ВЛАНД: 4096
Размер таблицы MAC-адресов: 8K
Джамбо Фрейм: 9.6KB
|
| Сетевые СМИ |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
| Светодиоды |
Электричество, Система, Сеть, PoE, Волокно, Сигнализация
Сила, красный.
SYS: система, красный
Сетевая связь/активность: зеленый светодиод
Скорость передачи данных в сети: Оранжевый светодиод (Включен для 1G)
PoE: Зеленый актив
Волоконная связь: зеленый
Сигнализация светодиодной сигнализации: красный мигающий сигнал
|
| Силовое питание |
Входное напряжение: 48V ((максимум 57V)
Выходное напряжение PoE: 48V
Мощность выхода PoE: 15.4W/30W/60W/90W ((порт 1 ~ 8)
Рабочая температура: от -40°C до +75°C при 240W PoE выходе
Рабочая температура: от -40°C до +55°C при 480W PoE выходе
Максимальный бюджет: 720 Вт ((Не рекомендуется учитывать срок службы и рассеивание)
Обратное соединение: поддержка
|
| Проводка PoE |
PoE af/at: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Экология |
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
| Промышленные стандарты |
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
| Сертификация |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
| Механическая информация |
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 165*112*45,5 мм
Способ установки: установка на рельсе
Вес: 0,75 кг/0,9 кг ((Нетто/Бруто)
|
| Гарантия |
3 года, пожизненная техническая поддержка |
Веб-интерфейс
- Поддержка диагностики кабеля и может найти точку отказа
- Поддержка IEEE802.3az EEE ((Энергоэффективный Ethernet) Управление, оптимизация энергопотребления
- Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet защитного кольца ((EPR)
- Поддержка QoS, классификация транспорта QoS, CoS, управление пропускной способностью ((направление ввода/вывода), подавление штормов, дифференцированные услуги
- Поддержка IEEE802.1q VLAN, порта VLAN, Mac VLAN, IP подсети VLAN, протокола VLAN, конвертации VLAN, MVR
- Поддержка динамической агрегации ссылок IEEE802.3ad LACP, агрегации статических ссылок
- Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
- Доклад агента ИГМП, подслушивание МЛД.
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка Cisco®, таких как CLI, веб-управление, SNMP v1/v2c/v3, Telnet
- Поддержка обновления программного обеспечения через TFTP и HTTP, избыточность прошивки предотвращает неудачу обновления
- Поддержка DHCP-клиента/релейного/прослеживания/прослеживания опции 82/релейного опции 82
- Поддержка RMON, MIB II, зеркального изображения, журнала событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка IPV6 Telnet сервер/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Введение в L2 Managed Switch
IM-FP21008GW устанавливает новый стандарт для коммутаторов промышленной сети ((INS) со скоростью передачи данных до 2,5G* для обработки портов оптических волокон.
Он работает при температуре от -40 до +75 градусов Цельсия и способен контролировать и сообщать о температуре отдельных портов.
Он принимает мощность 57VDC до 495 Вт, чтобы обеспечить IEEE 802.3bt, соответствующую мощности PoE до 90 Вт на 8 медных портах для общей мощности 480 Вт.Это позволяет обеспечить питание для самых требовательных приложений PoE для куполов PTZ, светодиодного освещения и беспроводных продуктов.
Он соответствует протоколу G.8032V1/V2 Rapid Ring.
Его интеллектуальное управление PoE распределяет максимальный приоритет мощности, начиная с порта 1.Двойные медные и волокнистые подключения позволяют сбрасывать и вставлять для конфигурации кольцевой сети, используемой для дорог и сценария безопасности периметра.
Он уникально разработан для наружных помещений с ребровым шасси с температурным распределением, защитой от перенапряжений 6 кВ,и программируемая пользователем термозащита порта от чрезмерной температуры отключена, чтобы предотвратить повреждение от чрезмерной жары.
Это идеальное решение для широкого спектра проектов, особенно для применения изделий из МДФ.
Применение коммутатора CCTV PoE
Частые вопросы
1На каком чипе он основан?
Оликом: Витессе
2Могу ли я настроить его?
Оликом: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта ((монтажный комплект, блок электростанций и т. Д.)
3Могу ли я подключить его к устройствам 10/100M?
Оликом: Да
Для портов LAN они являются 10/100/1000M автоматического обнаружения
Для волоконно-волоконных портов, пожалуйста, настроить скорость 100 Мбит / с через Web GUI или CLI
4Могу ли я отключить функцию PoE для некоторых портов при необходимости?
А: Да
Все управляемые коммутаторы PoE в этой серии поддерживают управление PoE
Пожалуйста, просто установите статус PoE через Web GUI или CLI
5Вы делаете SKD/CKD?
А: Да
Мы, как завод, много раз сталкивались с этим.
