10/100 Мбит/с 4 портовый наружный коммутатор PoE
Спецификация переменчика промышленного волокна
| Наименование продукта |
10/100Mbps Промышленный PoE Fiber Switch ((2F+4TP) |
| Модель No. |
IM-FP244FE |
| Порт |
2x100M SFP волокна
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
4x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
1x6-PIN блок электростанции
|
| Протокол |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 при 30W ((PoE+)
|
| Смены функций |
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 1,2 Гбит/с (без пробок)
4K.
Размер буфера пакетов: 1,75 Мб
|
| Сетевые СМИ |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
| Светодиоды |
Электроэнергия, волоконная связь, сеть, PoE
PWR: мощность
Волокно: FX1, FX2
Включено: передача нормальная.
Отключен: передача НЕ нормальная ((неисправный оптический модуль или отключен)
Медно-оранжевый: показатель PoE
ПоЭ работает
Выключен: PoE не работает или это устройство Non-PoE
Медная зеленая: индикатор скорости
Включено: скорость передачи 1000 Мбит / с
Мигание: в передаче
Выключен: отключен или рабочая скорость 10/100Mbps
|
| Потребление энергии |
Полная нагрузка без PoE≤5W |
| Силовое питание |
Входное напряжение питания PoE: 48V (максимум 52V)
Выходная мощность одного источника питания PoE: 30 W (порт 1 ~ 4)
Общий бюджет: 120 Вт
Выходное напряжение PoE: 48V
Обратное соединение: поддержка
|
| Проводка PoE |
1/2 (V+), 3/6 (V-) |
| Экология |
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
| Промышленные стандарты |
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
| Сертификация |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
| Механическая информация |
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 114*93*35 мм

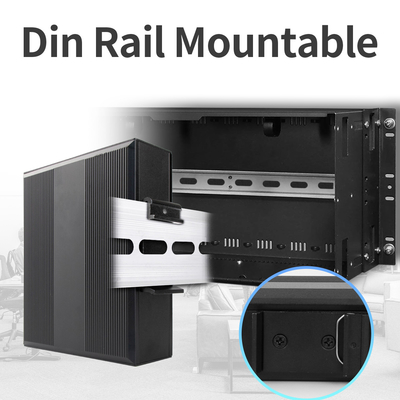

Способ установки: установка на рельсах/стенях
Вес: 0,35 кг/0,45 кг ((Нетто/брутто)
|
| Гарантия |
3 года, пожизненная техническая поддержка |
- Поставка активного PoE ((DC48V) в IP-камеры PoE, WAP и т.д. через медный кабель категории 5 или выше
- 2x100 Мбит / с Авточувствительные SFP-волоконные порты
- 4x10/100/1000Mbps Автоматическое обнаружение RJ45, IEEE 802.3af/на питании до 1 ~ 4 портов
- Выявление режимов PoE ((Non-PoE, 802.3af/at compliant) подключенного электрического оборудования
- Защита от перенапряжений 6KV Ethernet, адаптируется к суровой наружной среде
- Поддержка автоматического MDI/MDIX
- Режим управления потоком: полный дуплекс со стандартом IEEE 802.3x, полудуплекс со стандартом обратного давления
- IEEE 802.3 10Base-T и IEEE 802.3u 100Base-TX совместимы
- ДИН-рельсы или стенные установки
- Диапазон мощности до 100 метров
- Соблюдение стандартов FCC и CE
- Механизм переключения для хранения и пересылки
- Температура окружающей среды работы: -40°C75°C

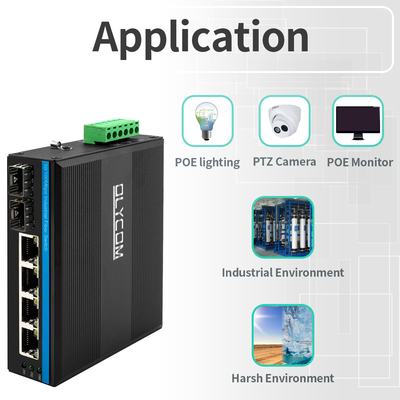

С вышеперечисленными функциями, это идеальное решение для IP наблюдения, ветра, электричества, метро PIS, автоматизации сборки, мощности SCADA, очистки сточных вод, металлургии, интеллектуального транспорта,железнодорожные перевозки, военная и другая промышленность
Частые вопросы
1На каком чипе он основан?
Оликом: Realtek
2Могу ли я настроить его?
Оликом: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта ((монтажный комплект, блок электростанций и т. Д.)
3У вас все в порядке?
Нет.

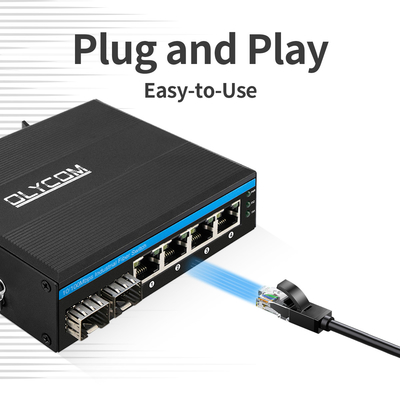

Это просто plug-and-play, но у нас есть управляемая модель ((IM-FP244GM)
Аксессуары
| Промышленный оптический модуль |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Промышленное энергоснабжение DIN |
| IM-DAC220/DC48V2.5A |
AC220V до DC48V2.5A, -40°C ≈ 70°C |
| IM-DAC220/DC48V5A |
AC220V до DC48V5A, -40°C ≈ 70°C |
| IM-DAC220/DC48V10A |
AC220V до DC48V10A, -40°C ≈ 70°C |
Список упаковки
- 1pc переключатель
- Руководство пользователя
Примечание
Аксессуары ((оптический модуль, источник питания, патчкорд, сетевой кабель и т.д.) НЕ включены в упаковочную коробку
Пожалуйста, приготовьте его сами или купите у нас целый комплект.
Информация о коробке доставки
Размер изделия: 11,4*9,3*3,5 см
Размер внутренней коробки: 23*16,5*5,8 см
Масса продукта: 0,35 кг
Масса упаковки: 0,45 кг
Размер главного ящика: 67*33*47 см
Количество упаковки: 40 шт.
Масса упаковки: 20 кг
Гарантия и гарантия
В компании Shenzhen Olycom Technology Co., Ltd. мы гордимся тем, что используем только новые материалы, отвечающие самым высоким стандартам.
На самом деле, мы никогда не используем старые или обновленные материалы.
Мы поддерживаем нашу продукцию 5-летней гарантией производителя (за исключением искусственного повреждения или неправильного использования).
Каждый продукт проходит строгие функциональные и старения испытания перед поставкой, чтобы гарантировать высочайшее качество.
В редких случаях, когда возникают проблемы с совместимостью или качеством, мы предлагаем легкие возвраты и ремонт или замену.
Пожалуйста, обратите внимание, что покупатель несет ответственность за все расходы по возврату и второй доставке.
Благодаря нашей приверженности качеству и удовлетворенности клиентов, вы можете доверять Олинку для всех ваших технологических потребностей.
