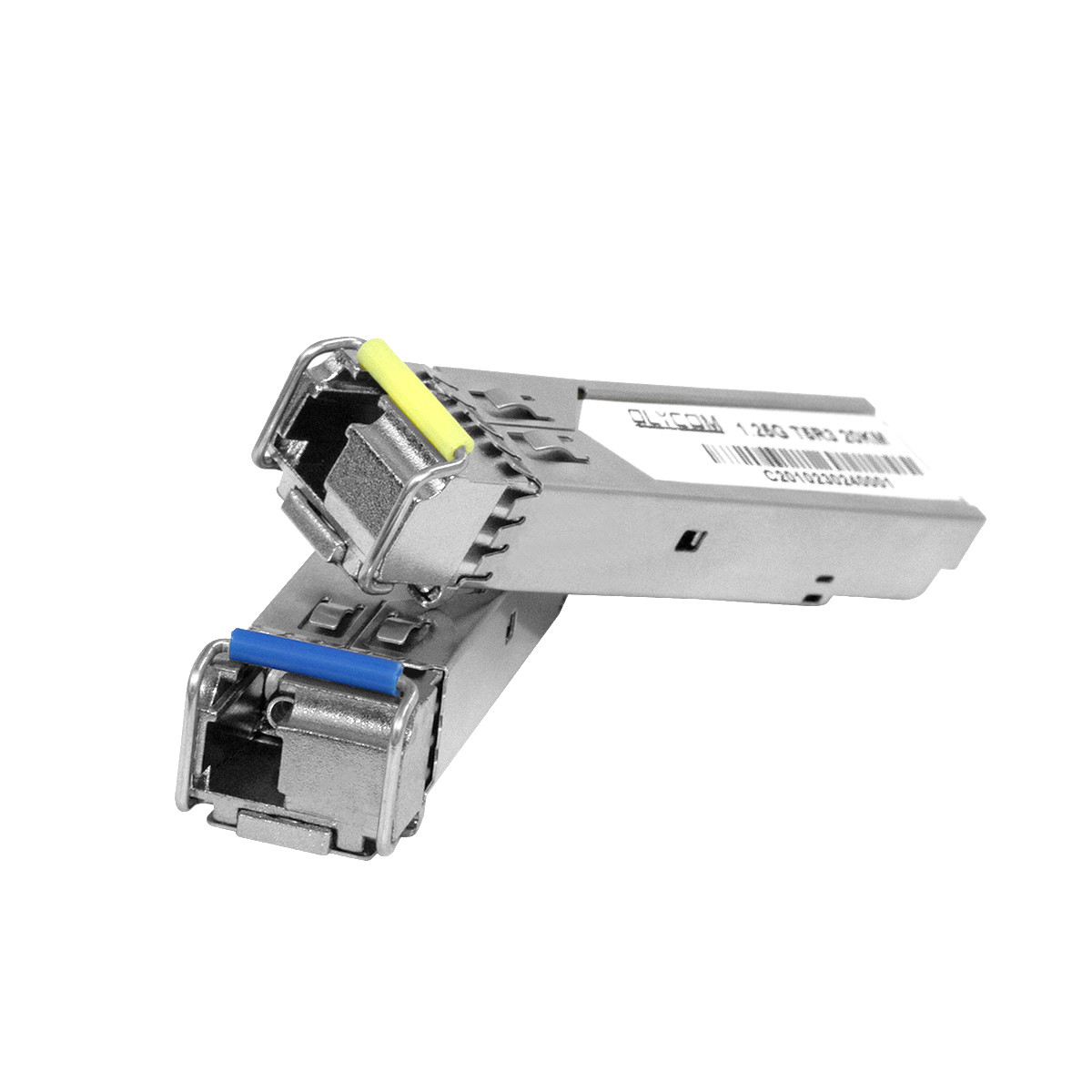

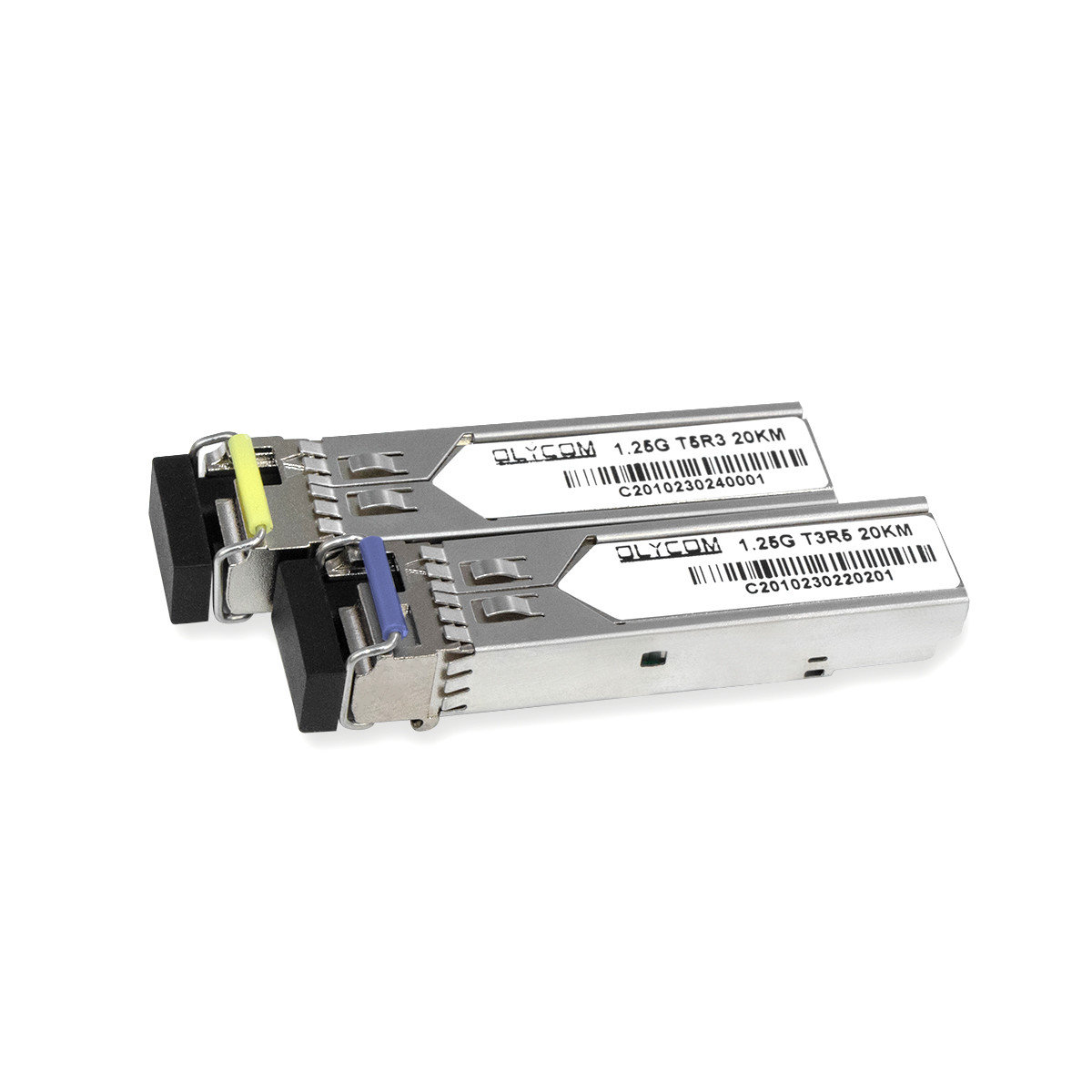

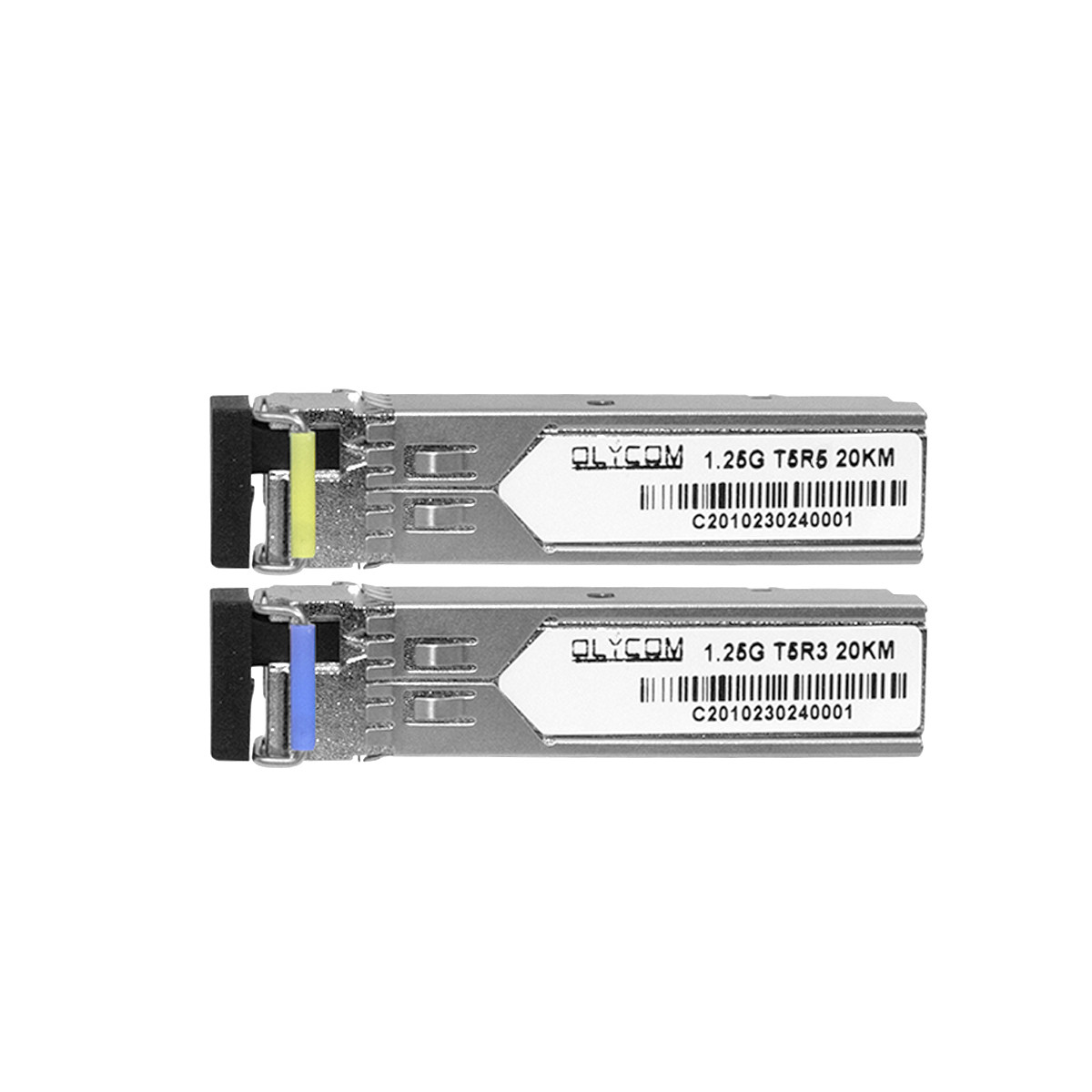

1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик

1 шт.
MOQ
Подлежит обсуждению
цена
1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
Фирменное наименование: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
Выделить:

SMF 1.25 G SFP модуль

,

LC-коннектор 1.25 G SFP модуль

,

20 км одноволоконный приемник
Основная информация
Место происхождения: Шэньчжэнь, Китай
Фирменное наименование: Olycom
Сертификация: CE RoHS FCC
Номер модели: OSBL1G20D-35
Документ: IM-WS080GE.pdf
Оплата и доставка Условия
Упаковывая детали: 1 шт. в 1 картонной коробке. 0,2 кг/ш.
Время доставки: 3 ~ 7 рабочих дней
Условия оплаты: T/T, PayPal, L/C, D/A, D/P, западное соединение, MoneyGram
Поставка способности: 3000pcs в неделю
Характер продукции

Cisco Compliant 20KM 1.25G SFP Модуль

Особенности

  • До 1,25 Гбит/с Ссылки на данные
  • Подключается к электричеству
  • Односоединитель LC
  • До 20 км по SMF 9/125μm
  • 1550nm DFB лазерный передатчик
  • 1310 нм фотодетектор PIN
  • Единое питание +3,3В
  • Интерфейс мониторинга, соответствующий SFF-8472
  • Максимальная мощность < 1 Вт
  • Промышленный / Расширенный / Коммерческий диапазон температур работы: -40°C до 85°C/-5°C до 85°C/-0°C до 70°C Версия доступна
  • Соответствует требованиям RoHS и не содержит свинца

Введение

  • Передатчики OSBL1G20D-53 от OLYCOM представляют собой непревзойденное сочетание высокопроизводительной функциональности и доступности.они полностью соответствуют Соглашению о многостороннем поставке электроэнергии с подключаемыми устройствами малого форм-фактора (MSA).
  • Их возможности цифровой диагностики легко доступны через серийную шину с двумя проводами, как указано в SFF-8472.
  • Секция приемника сконструирована с PIN-приемником, в то время как передатчик использует 1550-нм DFB-лазер.
  • С замечательным бюджетом на ссылку до 14 дБ этот модуль превосходит приложения 1000Base-LX Ethernet 20 км без сбоев.

Применение

  • 1000Base-LX Ethernet

  • Метро/сети доступа

  • 1×волоконный канал
  • Другие оптические связи

Абсолютные максимальные рейтинги

Параметр Символ Минуточку. Типичный Макс. Макс. Единица
Температура хранения ТС -40 +85 °C
Напряжение питания ВКК -Нет.5 4 V
Относительная влажность RH 0 85 %

Рекомендуемая рабочая среда

Параметр Символ Минуточку. Типичный Макс. Макс. Единица
Температура работы Промышленный ТК -40 85 °C
Расширенный -5 85 °C
Коммерческие 0 +70 °C
Напряжение питания ВКК 3.135 3.465 V
Ток подачи Icc 300 mA
Входящий ток Извержение Icc+30 mA
Максимальная мощность Pmax 1 W

Электрические характеристики

Параметр Символ Минуточку. Типичный Макс. Макс. Единица Примечание
Раздел передатчика:
Дифференциальная импеданция ввода Рин 90 100 110 W 1
Колебание ввода данных с одним концом Вин PP 250 1200 mVp-p
Передача отключения напряжения ВД Vcc 13 Vcc V 2
Передача включенного напряжения VEN Корова Вей + 0.8 V
Отключить передачу времени утверждения Десерт 10 мы
Раздел приемника:
Одноконтактный выходной свинг данных Воут, Пп. 300 800 Мв 3
Ошибка LOS Влосфальт Vcc 05 VCC_host V 5
Обычно Норма ВЛОС Корова Ви + 0.5 V 5
Отказ от питания PSR 100 mVpp 6
Оптические параметры
Параметр Символ Минуточку. Типичный Макс. Макс. Единица Примечание
Раздел передатчика:
Длина волны центра λc 1530 1550 1570 nm
Ширина спектра σ 1 nm
Соотношение подавления в боковом режиме SSRmin 30 ДБ
Выходная оптическая мощность Поут -9 - Три. dBm 1
Соотношение вымирания Скорая помощь 9 ДБ
Время оптического подъема/падения tr / tf 260 пс 2
Относительная интенсивность шума RIN -120 dB/Hz
Общий вклад Jitter TX Δ TJ 0.284 ИП 3
Глазная маска для оптического выхода Соответствует стандарту IEEE802.3 z (класс 1 безопасности лазеров)
Раздел приемника:
Длина волны оптического входа λc 1270 1310 1600 nm
Перегрузка приемника Пол. - Три. dBm 4
Чувствительность к RX Сен - 24 года. dBm 4
RX_LOS утверждать Потеря -40 dBm
RX_LOS Отмена заявки Убытки D - 25 dBm
Гистереза RX_LOS LOS H 0.5 ДБ
Общие характеристики:
Коэффициент данных BR 1.25 Гб/с
Показатель ошибок BER 10-12
Максимальная поддерживаемая длина связи на 9/125μm SMF@1.25Gb/s LMAX 20 км
Общий бюджет системы ЛБ 14 ДБ

Назначение пин-кода

1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик 0

1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик 1

1.25G SFP Модуль Одномодный 1310nm/1550nm 20km Простой оптический приемопередатчик 2
